So Schließen Sie Den Umschalter Zur Externen Wärmequelle An; So Schließen Sie Die Stromverbrauch-Digitaleingänge An; Abschließen Der Installation Des Außengeräts; So Schließen Sie Die Installation Des Außengeräts Ab - Daikin EHBH/X04+08CB Referenzhandbuch

a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.

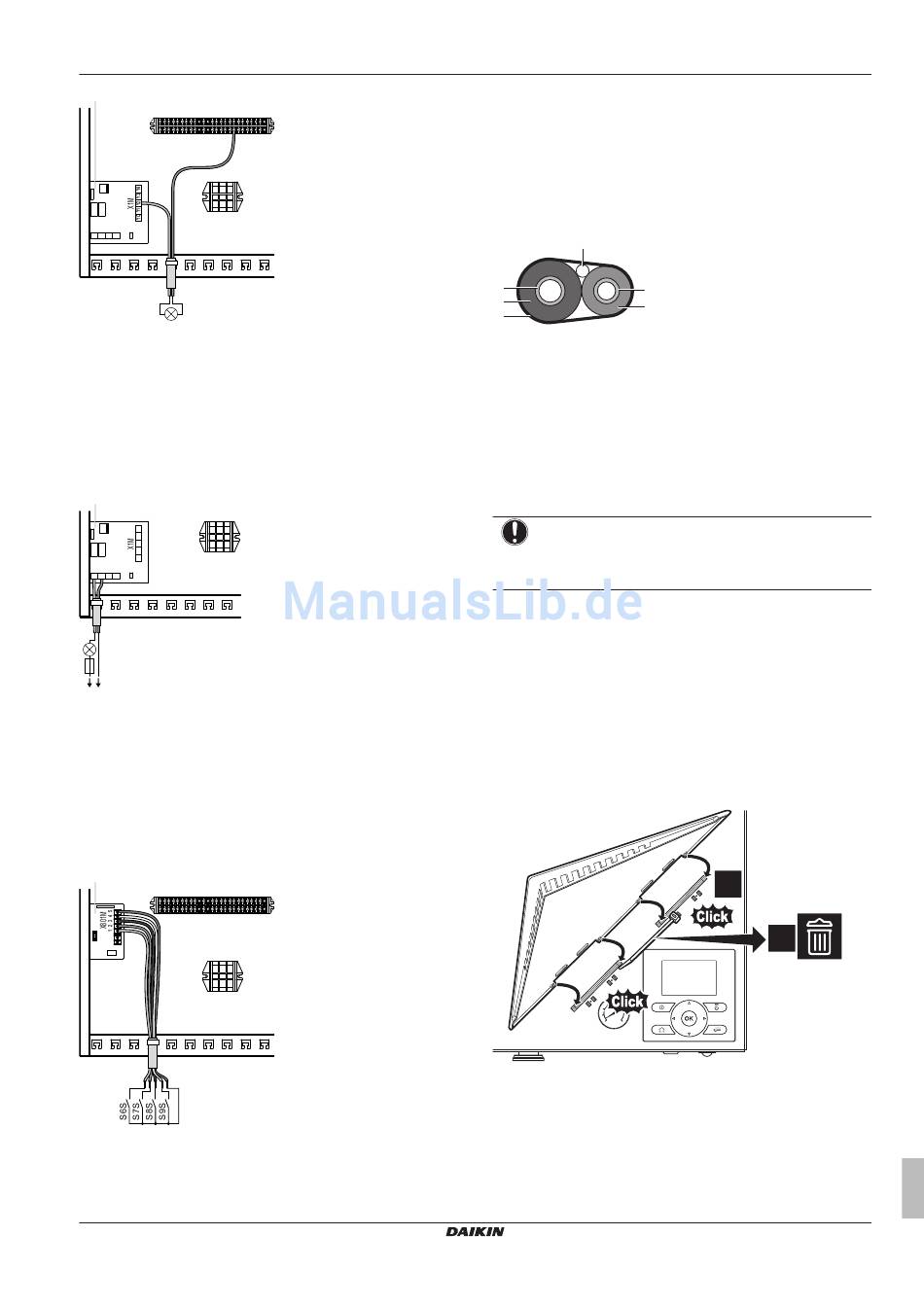

7.9.15 So schließen Sie den Umschalter zur
externen Wärmequelle an
1 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
a
X1M
A4P
X2M
X1 X2 X3 X4
L N
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.9.16 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
X2M
A8P
X1M
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384972-1A – 2016.02
7.10 Abschließen der Installation des
Außengeräts
7.10.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
7.10.2 So schließen Sie das Außengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Schließen Sie die Wartungsabdeckung.
HINWEIS
Achten Sie beim Schließen der Außengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
7.11 Abschließen der Installation des
Innengeräts
7.11.1 So befestigen Sie die
Benutzerschnittstelle am Innengerät
1 Stellen Sie sicher, dass die Frontblende vom Innengerät
entfernt wurde. Siehe "7.2.3 So öffnen Sie das Innengerät" auf
Seite 32.
2 Stecken Sie die Abdeckung der Benutzerschnittstelle auf die
Scharniere auf.
3 Montieren Sie die Frontblende am Innengerät.
7.11.2 So schließen Sie das Innengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Bringen Sie die Frontblende wieder an.
7 Installation
2
3
Referenzhandbuch für den Monteur
49
