a Allgemeine Sicherheitsvorschriften, Innengerät-
Installationsanleitung, Bedienungsanleitung und
Ergänzungshandbuch für optionale Ausrüstungen
INFORMATION
Entsorgen Sie den oberen Kartondeckel NICHT. Auf der
Außenseite des Kartondeckels ist die Montageschablone
aufgedruckt.

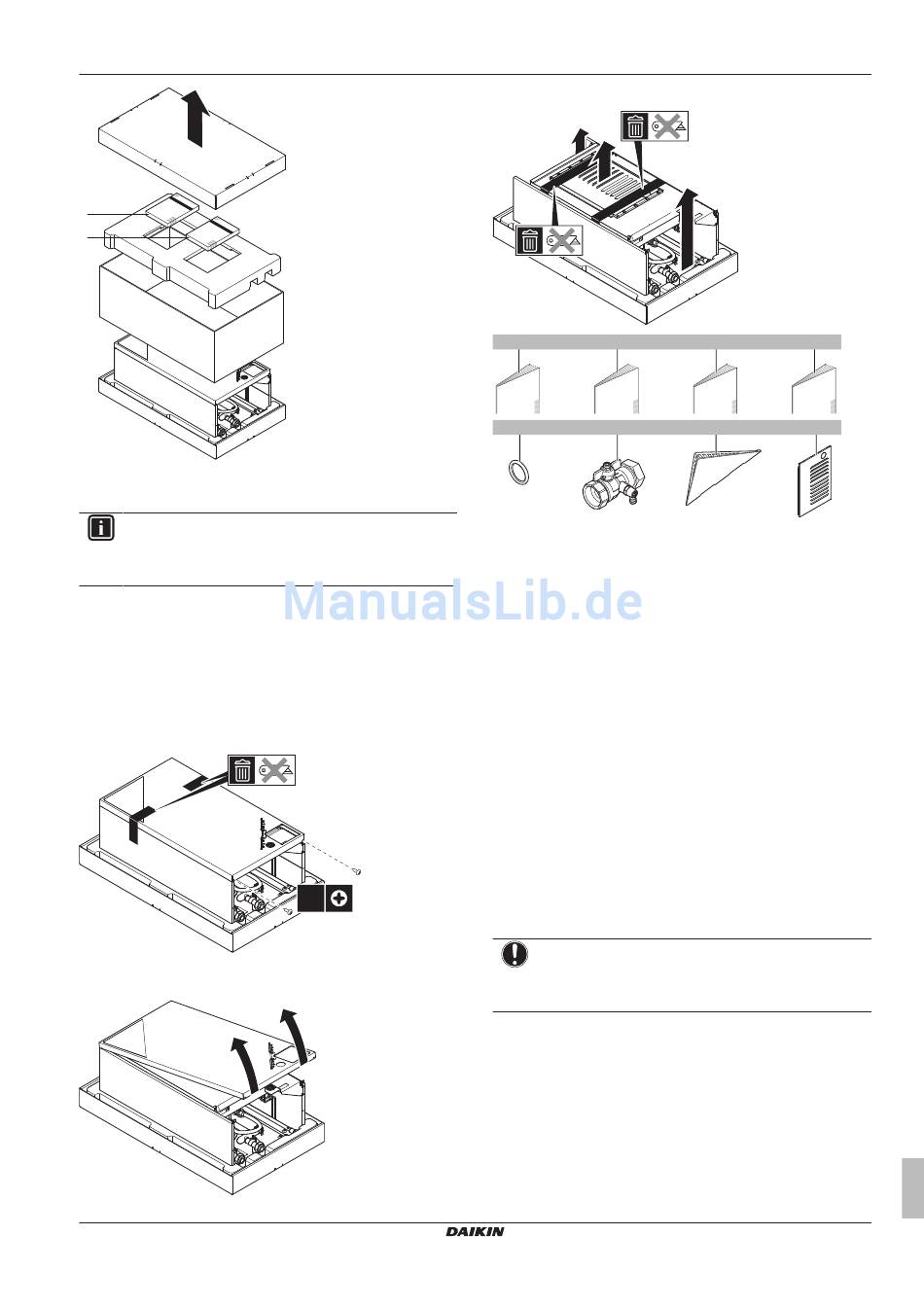

3.3.2 So entfernen Sie das Zubehör vom
Innengerät
Die Allgemeinen Sicherheitsvorkehrungen, die Installationsanleitung
für das Innengerät, die
Ergänzungshandbuch für optionale Ausstattung befinden sich im
oberen Teil des Kartons. Befolgen Sie das nachfolgend aufgeführte
Verfahren, um das weitere Zubehör zu entfernen.
1 Entfernen Sie das Klebeband.
2 Neigen Sie die Unterseite der Frontblende nach oben und
entfernen Sie die Frontblende.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P384972-1A – 2016.02
Betriebsanleitung und das
2×
4 Über die Geräte und Optionen
3 Entfernen Sie das Zubehör.
g
h
a b
1× 1×
e f
2× 2×
a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationshandbuch für das Innengerät
d Bedienungsanleitung
e Dichtungsring für Absperrventil
f Absperrventil
g Abdeckung der Bedieneinheit
h Obere Abdeckung des Innengeräts
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Identifizieren des Außengeräts
▪ Identifizieren des Innengeräts
▪ Kombinieren von Außen- und Innengeräten
▪ Kombinieren des Außengeräts mit den Optionen
▪ Kombinieren des Innengeräts mit den Optionen
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
e f
+
c d
1× 1×
g h
1× 1×
Referenzhandbuch für den Monteur
