Technische Daten; Übersicht: Technische Daten; Abmessungen Und Wartungsfreiraum; Abmessungen Und Wartungsfreiraum: Außengerät - Daikin EHBH/X04+08CB Referenzhandbuch

14 Technische Daten

14 Technische Daten
Weitere Spezifikationen finden Sie im technischen Datenbuch.
14.1 Übersicht: Technische Daten
Dieses Kapitel enthält folgende Informationen:

• Abmessungen und Wartungsfreiraum

• Schwerpunkt
• Komponenten
• Rohrleitungsplan
• Elektroschaltplan
• Technische Daten
• Betriebsbereich
• ESP-Kurve
14.2 Abmessungen und Wartungsfreiraum

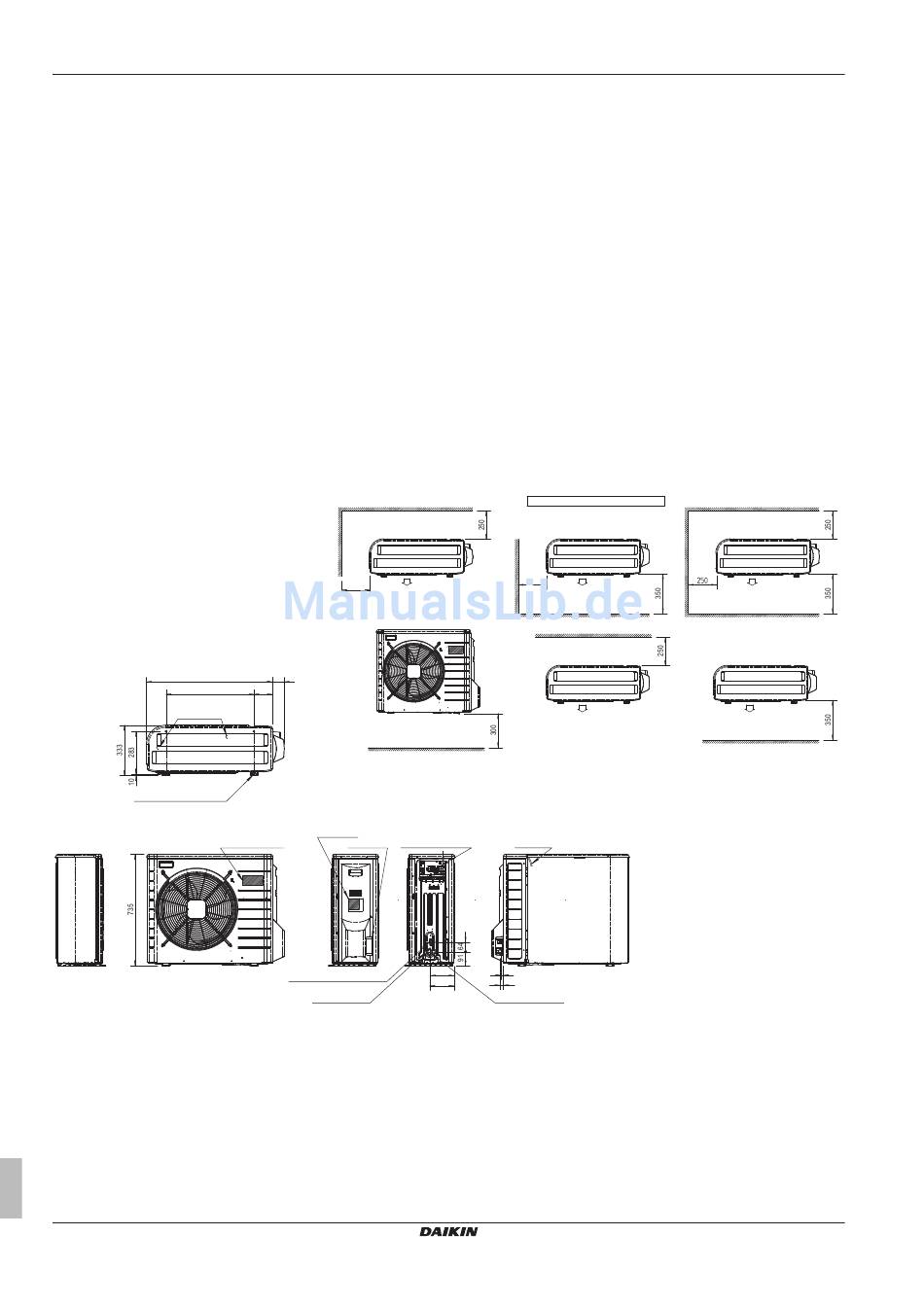

14.2.1 Abmessungen und Wartungsfreiraum: Außengerät
832
580
Auslass für Entleerung
4 Bohrungen für Ankerschrauben
(M8 oder M10)
Etikett mit Markenname
Referenzhandbuch für den Monteur
92
250
78
121
Beim Entfernen der Abdeckung
des Absperrventils
Typenschild
Klemmenleiste mit
Kabeleingang Erdungsklemme
Absperrventil der Flüssigkeitsleitung
(Ø6,4 CuT)
Wartungsanschluss
Mindestabstand für Luftdurchgang
Wandhöhe auf Luftauslassseite =
250
Temperaturfühler
für Außenluft
155 18
23
160
Gasleitungs-Absperrventil
(Ø15,9 CuT)
Daikin Altherma – Geteiltes Niedertemperaturgerät
kleiner als 1200
250
3TW60814-1B
ERLQ004~008CA + EHBH/X04+08CB
4P384972-1A – 2016.02
