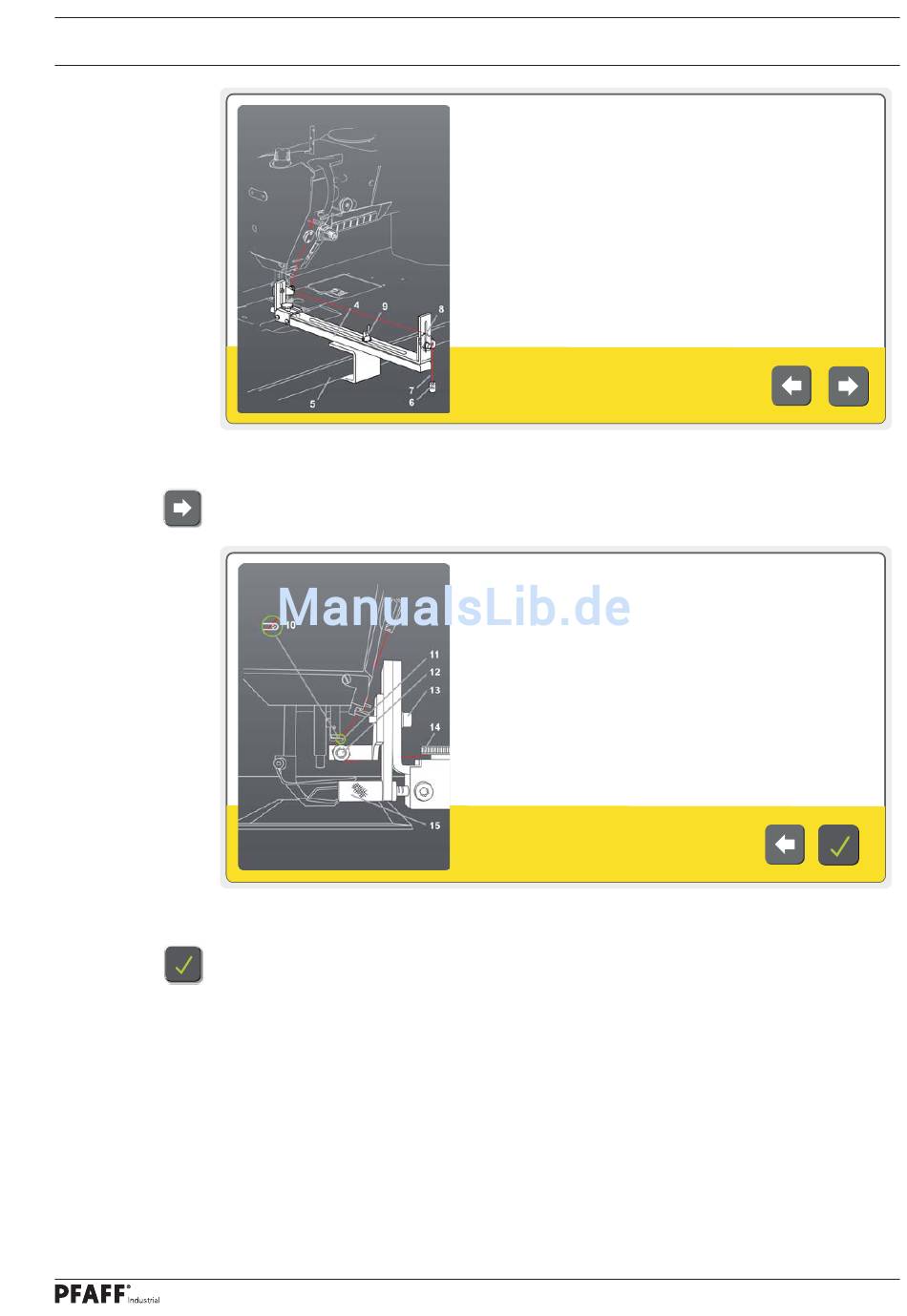

● Anweisungen auf dem Touch Screen Monitor befolgen.
● Weiter blättern.
● Anweisungen auf dem Touch Screen Monitor befolgen.
● Vorbereitung abschließen.
_Kalibriereinrichtung 4 so an der Tischplatte 5
befestigen, dass das Kalibriergewicht 6 wie in der
Skizze angehängt werden kann.
_Die Länge des senkrechten Fadenstückes 7 nach
dem 2. Umlenkkugellager 8 sollte ca. 250mm
betragen.
_Über die Mutter 9 kann die erforderliche Länge
der Kalibriereinrichtung 4 eingestellt werden.
_Nadel entnehmen und Hüpferfuß abschrauben.
_Am Handrad drehen und die Maschine in Fadenhebel
oberem Todpunkt (66 Grad am Handrad -Skalenring)
positionieren.
_Umlenkkugellager 12 mit der Schraube 13 unter
die Fadenführungsöse der Nadelstange 11 stellen.
_Mit der Rändelschraube 15 den roten Kalibrierfaden
waagerecht so verschieben bis der Faden ganz leicht an
der Fadenführung der Nadelstange 11 anliegt
(siehe Ausschnitt 10).
Kalibrierung
111
