- Seite 1 Installationsanleitung Mobeye MS100BK Messen, schalten und melden SW Fassung 7.n...
- Seite 2 Bei Schäden, die durch Nichtbeachtung der Richtlinien und der Gebrauchsanweisung entstehen, wird keine Haftung übernommen und die Garantie erlischt. ® Der Anwender hat sich regelmäßig von der ordnungsgemäßen Funktion des Mobeye Gerätes zu vergewissern. Der Hersteller haftet nicht für Schäden, die durch fehlerhafte Bedienung oder durch ein nicht ordnungsgemäß...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Beschreibung Die Inbetriebnahme in 7 Schritte Eine SIM-Karte einlegen Anschliessen eines Sensors Einlegen der 4 Batterien Anschließen der Stromquelle Programmierung der Telefonnummern Überprüfung der Einstellungen Einschaltung Bedienung Ein- und Ausschalten Bestätigung der Alarmmeldung Das Steuern der Ausgänge Sensoren und Geräte Konfigurationsmethode Konfiguration über Tastatur Konfiguration via SMS-Kommando... -
Seite 4: Allgemeine Beschreibung

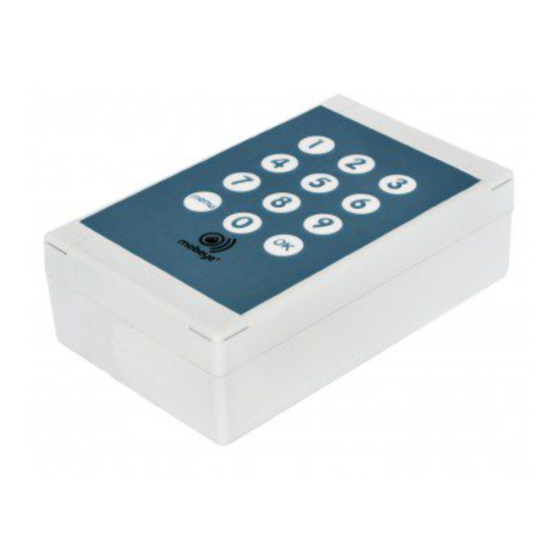

1. ALLGEMEINE BESCHREIBUNG Der Mobeye MS100BK ist ein einfach zu installieren Modul für messen, steuern und alarmieren, das Sie benachrichtigt über das eingebaute GSM-Kommunikationsmodul. Es verfügt über Eingänge für Sensoren und Signale. Der Mobeye MS100BK kann auch externe Geräte schalten (z.B. per SMS). Um den Mobeye MS100BK zu verwenden benötigen Sie eine SIM-Karte von jedem Netzwerk. -
Seite 5: Die Inbetriebnahme In 7 Schritte
2. DIE INBETRIEBNAHME IN 7 SCHRITTE Bei der Inbetriebnahme des Mobeye MS100BK sind mindestens folgende Schritte in der nachstehenden Reihenfolge erforderlich: 1. SIM-Karte einlegen 2. Anschließen eines Sensors 3. Einsetzen der 4 Batterien 4. Anschließen der Stromquelle (optional) 5. Programmierung mindestens einer Telefonnummer 6. -
Seite 6: Einlegen Der 4 Batterien
Batterien bleiben alle Einstellungen erhalten. Nur die Testmeldung (siehe 6.6) erhält einen neuen Startzeitpunkt. Sobald die SIM-Karte und die Batterien eingelegt sind, wird das Mobeye MS100BK einen Selbsttest durchführen. Während dieses Tests leuchtet das Lämpchen rot. Wenn keine SIM- Karte eingelegt ist, endet der Test mit einer absteigenden Melodie. Wenn eine SIM-Karte erkannt wird, hören Sie einen aufsteigenden Bestätigungston. -
Seite 7: Überprüfung Der Einstellungen
Sie können die Einstellungen als SMS-Nachricht an Ihr Mobiltelefon senden lassen. Auf diese Weise überprüfen Sie auch die einwandfreie Funktion der SIM-Karte. • Geben Sie Ihren 4-stelligen Installationscode ein. Für einen neuen Mobeye MS100BK ist dieser “1111” • Drücken Sie auf “menu”... -
Seite 8: Bedienung
Pieptöne aufhören, ist der Mobeye MS100BK aktiviert. - Wird der Code 3 Mal hintereinander falsch eingegeben, wird das Lämpchen rot und ist der Mobeye MS100BK während einer Dauer von 10 Minuten gesperrt. - Um eine Auswahl vorzeitig zu löschen, drücken Sie zwei Mal auf “OK”. -
Seite 9: Sensoren Und Geräte
Alarmnummern senden (Standardmäßig: SMS und Anruf). Ausgänge Der Mobeye MS100BK hat zwei Ausgänge (O1 und O2, freie Relais) mit denen externe Geräte gesteuert werden können. Die maximale Belastung beträgt 2A/30V pro Ausgang. Wenn an einer externen Stromversorgung angeschlossen, ist das GSM-Modul ständig aktiv, und kann es immer SMS-Kommandos empfangen. -
Seite 10: Konfigurationsmethode
5. KONFIGURATIONSMETHODE Die Einstellungen in dem Mobeye MS100BK können über die Tastatur oder über SMS- Kommandos geändert werden. Zuerst wird die Art der Programmierung diskutiert, im nächsten Kapitel werden die Einstellungen beschrieben. 5.1 KONFIGURATION ÜBER TASTATUR Für die Programmierung über die Tastatur, gehen Sie wie nachstehend vor: •... -
Seite 11: Wie Zu Programmieren Per Sms
überschritten wird. CODE KOMMANDO OPTION#KOMMANDO OPTION#KOMMANDO OPTION Zur Bestätigung wird der Mobeye MS100BK ein kurzes Zweitonsignal abgeben. Im Falle eines fehlerhaften Kommandos ertönt ein Piepton. Um eine Nummer, unter Memory-Position 2 zu programmieren Beispiel: 1111 TEL2:+4934578692 Um die SMS auf OFF zu programmieren (nur anrufen):... -
Seite 12: Konfigurationsmöglichkeiten
Durch Abschaltung der SMS, wird das Gerät nur anrufen nach einem Alarm. 6.5 CALL EIN/AUS Standardmäßig alarmiert der MS100BK per SMS gefolgt von einem Telefonanruf. Es ist aber auch möglich, den Anruf zu deaktivieren (OFF), so dass nur eine SMS-Nachricht gesendet wird nach einem Alarm. -
Seite 13: Einstellen Aktuelle Zeit Und Datum
6.7 EINSTELLEN AKTUELLE ZEIT UND DATUM Wenn es gewünscht ist, das System automatisch einzuschalten, muss die interne Uhrzeit richtig sein. Einige Telecom Anbieter bieten diese im Netz, die von den Mobeye MS100BK synchronisiert wird nach Einsetzung der Batterien und Senden von Testnachrichten. Es ist möglich, die Zeit und das Datum manuell einzustellen. -
Seite 14: Inaktive Zeit
O1OFF 6.17 UNERMÄCHTIGT SCHALTEN VON AUSGÄNGEN Obwohl der Mobeye MS100BK entwickelt ist um die Ausgänge zu schalten nach dem Empfang einer SMS (oder Anruf) von einem autorisierten (ermächtigten) Telefonnummer, gibt es auch eine Option, sie nach dem Empfang jeder eingehenden Anruf/SMS zu schalten, ohne Berechtigungen. -
Seite 15: Schaltzeit Der Ausgänge: Schalten Oder Pulszeit
6.18 SCHALTZEIT DER AUSGÄNGE: SCHALTEN ODER PULSZEIT Wenn ein Ausgang benutzt wird, dann ist die Schaltzeit einstellbar zwischen 1 und 9999 Sekunden (3600 Sekunden ist eine Stunde). Die Schaltzeit gibt an wie lange der Ausgang eingeschaltet bleibt. Wenn diese auf 0 Sekunden eingestellt ist, dann wird der Ausgang nicht von selbst zurückgeschaltet;... -
Seite 16: Aktionsregeln
7. AKTIONSREGELN Die Alarmmeldung und das Verhalten der Ausgänge des Mobeye MS100BK werden durch Aktions-Reaktions-Muster programmiert. Diese sogenannten Aktionsregeln sind vorpro- grammiert, je nach den Bedürfnissen vieler Anwendungen. Es ist jedoch möglich, diese Aktionsregeln zu ändern (nur für fortgeschrittene Anwender!). -
Seite 17: Programmierung Der Aktionsregeln
Schalten Ausgang 1 nach einem aktivierten Eingang 1: 1111 IN1:O1ON • Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando. • Zur Bestätigung wird das Mobeye Gerät ein kurzes Zweitonsignal abgeben. Im Falle eines fehlerhaften Kommandos ertönt ein Piepton. 7.4 ZEITBASIERTE AKTIONSREGELN Eine Aktionsregel kann täglich zur programmierten Zeit ausgeführt werden. -
Seite 18: Liste Programmierter Aktionsregeln
7.5 LISTE PROGRAMMIERTER AKTIONSREGELN Die programmierten Aktionen können als Aktionsregelnliste (ARL) abgerufen werden indem Sie folgende SMS an den GSM-Melder (im Progamm-Modus) senden: Beispiel: Abfragen programmierten Aktionsregeln: 1111 ARLREPORT? CODE ARLREPORT? 7.6 LÖSCHEN PROGRAMMIERTER AKTIONSREGELN Eine Aktionsregel kann durch eine SMS mit dem Kommando unten inkl. Indexnummer gelöscht werden (GSM-Modul... -
Seite 19: Vollständige Liste Der Einstellungen
8. VOLLSTÄNDIGE LISTE DER EINSTELLUNGEN Menü-Nr. Menu/ Optionen Werks- Kommando einstellung Tastatur Installationscode 4-stelliger Code 1111 INSTCODE: 0, 1, 2, 3, … oder 30 Intervall- Tastatur Testmeldungen TEST: (Tage) Tastatur 0 (aus), 1 (ein) SMS ein/aus 1 (ON) SMSALARM: ON, OFF Tastatur 0 (aus), 1 (ein) CALL ein/aus... - Seite 20 Telefonnummer of ADDTELA: 201…210 Entfernen autorisierte Tastatur Telefonnummer DELA:1..DELA:10 Autorisierter Tastatur ON, OFF Fernbedienung AUTH: Tastatur Identifikationstext NAME: 20 Zeichen Mobeye Tastatur Alarmtext Power Stromausfall TEXT2: 20 Zeichen failure Tastatur Text Stromwiederher- Power stellung TEXT3: 20 Zeichen restored Tastatur Alarmtext Eingang 1...
-
Seite 21: Statusberichten Und Listen
9. STATUSBERICHTEN UND LISTEN Die programmierten Einstellungen und der Status des Mobeye MS100BK können über die Tastatur und per SMS abgefragt werden (für SMS: stellen Sie sich sicher dass das System im Programm-Modus ist). 9.1 STATUSABFRAGE Der Status kann via ‘CODE Menu 501 OK’ oder durch folgende SMS-Meldung abgefragt werden: CODE STATUS? Der Versender der Abfrage erhält eine SMS-Meldung mit dem aktuellen... -
Seite 22: Behebung Von Störunge Und Daten
LED einmal pro 3 sekunden blinkt. Wenn es sich nicht ändert, sehe 6. Für weitere Fragen verweisen wir auf unsere Internetseite www.mobeye.eu Technischen Daten • Quad Band EGSM 900/1800 - 850/1900 MHz • Entspricht RED 2014/53/EU, 73/23/EEC, IEC/EN 50130 •... - Seite 23 Signature: Date: 12 July 2017 Support Bei technischen Problemen und Fragen zum Mobeye MS100BK wenden Sie sich bitte an info@mobeye.eu. Diese Gebrauchsanleitung ist eine Publikation von Mobeye. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in automatisierten Datenbeständen bedürfen der schriftlichen Genehmigung des Herausgebers.
