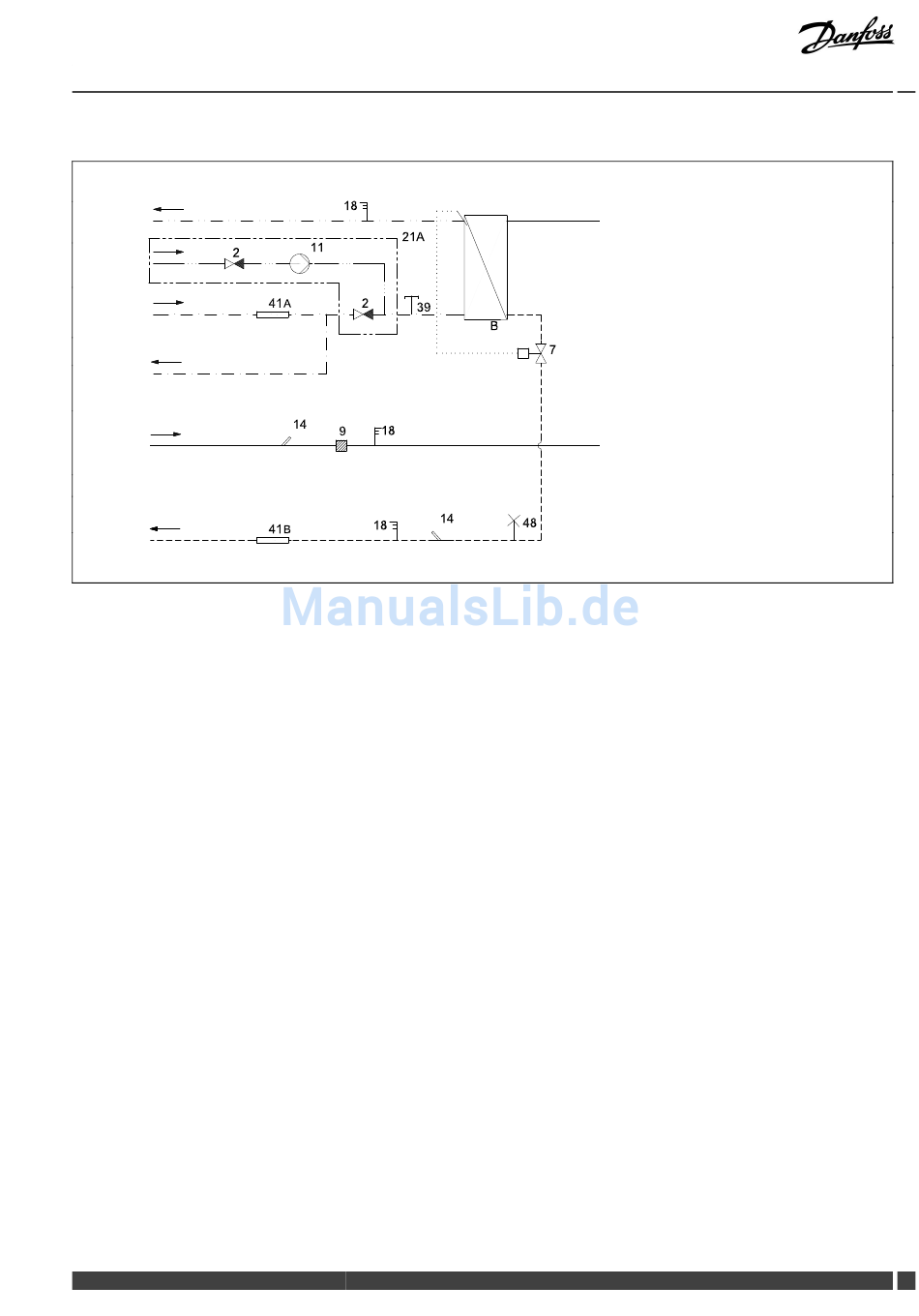

5.2 Schematische Darstellung

TWW
WWZ
KWH
KW
FVL
FRL
Ihre Station kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
B Wärmetauscher TWW
2
Rückschlagventil
7
TWW-Thermostatventil
9
Schmutzfänger
11 Warmwasserzirkulationspumpe
14 Fühlertasche, Energienzähler
TWW:
Trinkwarmwasser
WWZ:
Warmwasserzirkulation
KWH: Kaltwasserversorgung
KW: Trinkkaltwasser
FVL: Fernwärmevorlauf
FRL: Fernwärmerücklauf

5.2.1 Technische Daten

Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix VMTD-F-B OH
18
Thermometer
21A Optional
39
Anschluss geschlossen
41A Passstück, Kaltwasserversorgung
41B Passstück, Energiezähler
48
Entlüfter, manuell
PN 16
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.HE.S3.03 / LTY40111 DEN-GT 9
