5.2 Schematische Darstellung

FVL
FRL
FVL
FRL
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.

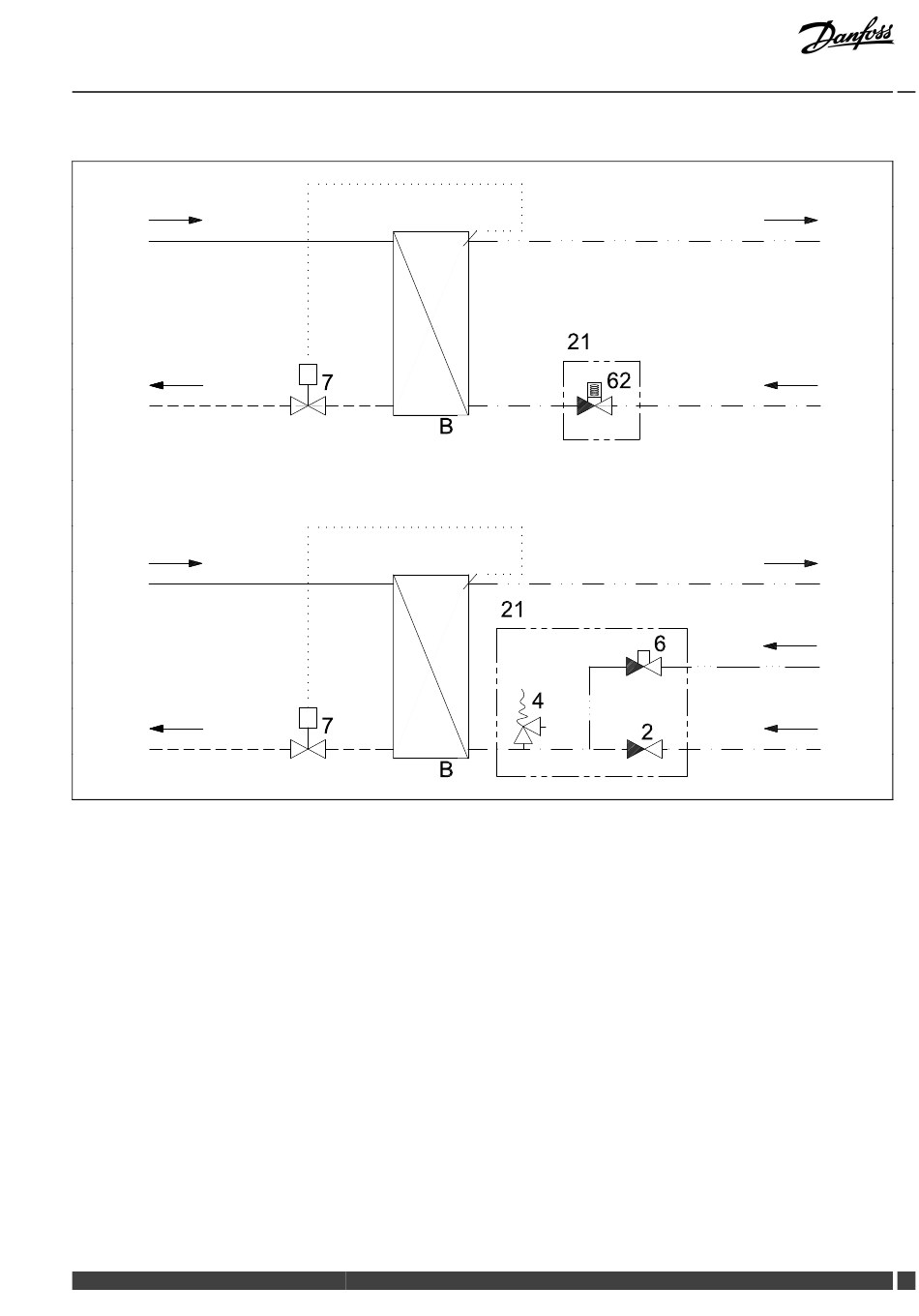

Erstes Diagramm: Termix One-B – mit GTU.
Zweites Diagramm: Termix One-B – mit Sicherheitsventil.
Schematische Darstellung
B Wärmeübertrager TWW
2
Rückschlagventil
4
Sicherheitsventil
6
Thermostat-/Rückschlagventil
TWW: Trinkwasser, warm
KW: Trinkwasser, kalt
WWZ: Warmwasserzirkulation
FVL:
Fernwärme-Vorlauf
FRL:
Fernwärme-Rücklauf
Danfoss Heating
Termix One-B
7
Temperaturregler
21 Separat zu bestellen
62 GTU Druckausgleichsventil
VI.CW.J3.03 / LTY38000
TWW
KW
TWW
WWZ
KW
DEN-GT 7
