IFM Electronic as-interface AC1309 Montageanleitung Seite 4

rot blinkend 4Hz:
rot leuchtet:
LED Modbus/TCP connections:
LED Link to Ethernet:
LED Transmission activity:

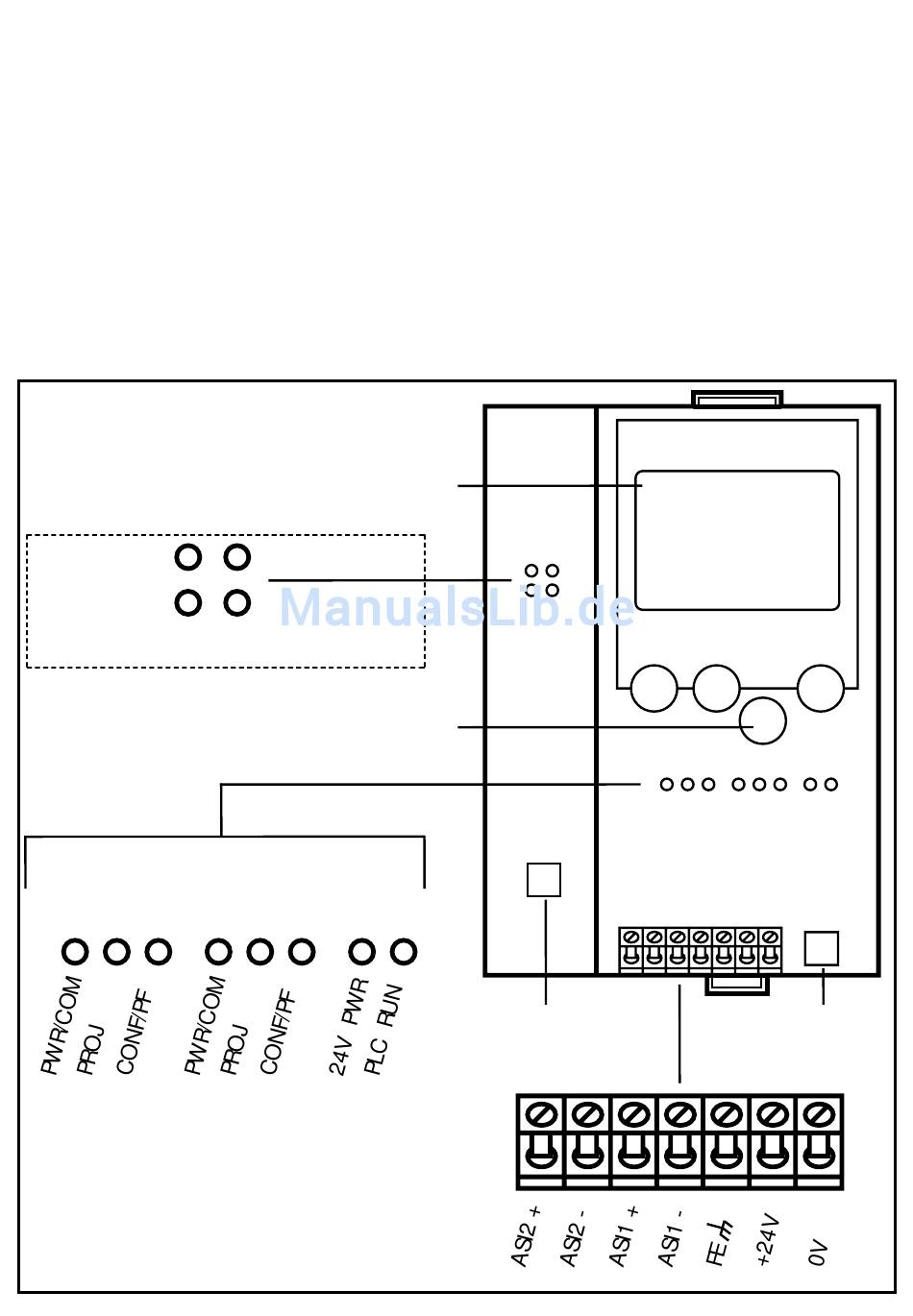

LED-Anzeigen und
Anschlußbelegung
Ethernet
address state
Link
ASI2
nur AC1310
4
SEITE
Display
Modbus/TCP
activity
Tasten
ASI1
Interner Fehler Ethernet-Schnitt-
stelle
doppelte IP-Adresse erkannt
zyklischer Datenaustausch über
Modbus/TCP Protokoll
Controller ist mit einem Ether-
e
net-Netzwerk verbunden
Blinkt grün bei jedem übertra-
genem Datenpaket
Ethernet-
Schnittstelle
RS232C
