Mehrere Pixel Bar (DMX-Steuerung)
1.
Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation
mindestens 1 Meter an allen Seiten freilassen.
2.
Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141).
3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Pixel Bar und anderer Geräte.
4. Verbinden Sie die Einheit wie in (Abb. 4) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"-
Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. Wiederholen Sie diesen
Vorgang, um auch das zweite, dritte und vierte Gerät anzuschließen.
5. Beginnen Sie mit der Stromversorgung: Stecken Sie die Stromkabel in die IEC-Buchsen aller Geräte,
stecken Sie dann das andere Ende des Stromkabels in eine geeignete Steckdose, beginnend beim
ersten Gerät.
Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig
angeschlossen wurde.
Gestalten Sie Ihre Show gemäß Ihrer DMX-Steuerfunktionen. Für weitere Informationen über DMX-
Programmierung, siehe Seite 12.
Hinweis: Schließen Sie alle Kabel an, bevor Sie mit der Stromversorgung beginnen.

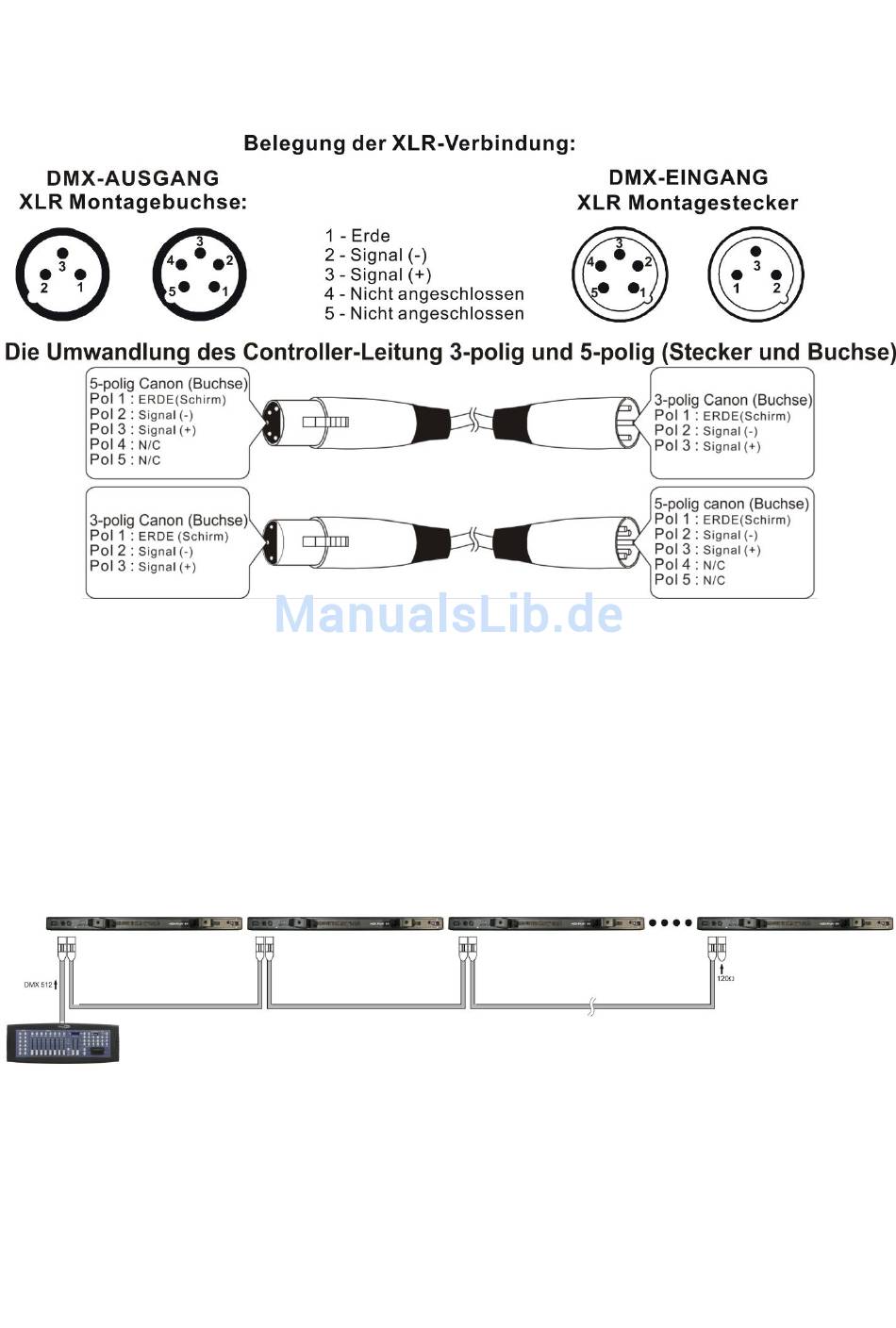

Einrichtung mehrer DMX Pixel Bars
10
Max. 30-Pixel Bars
Abb. 4
