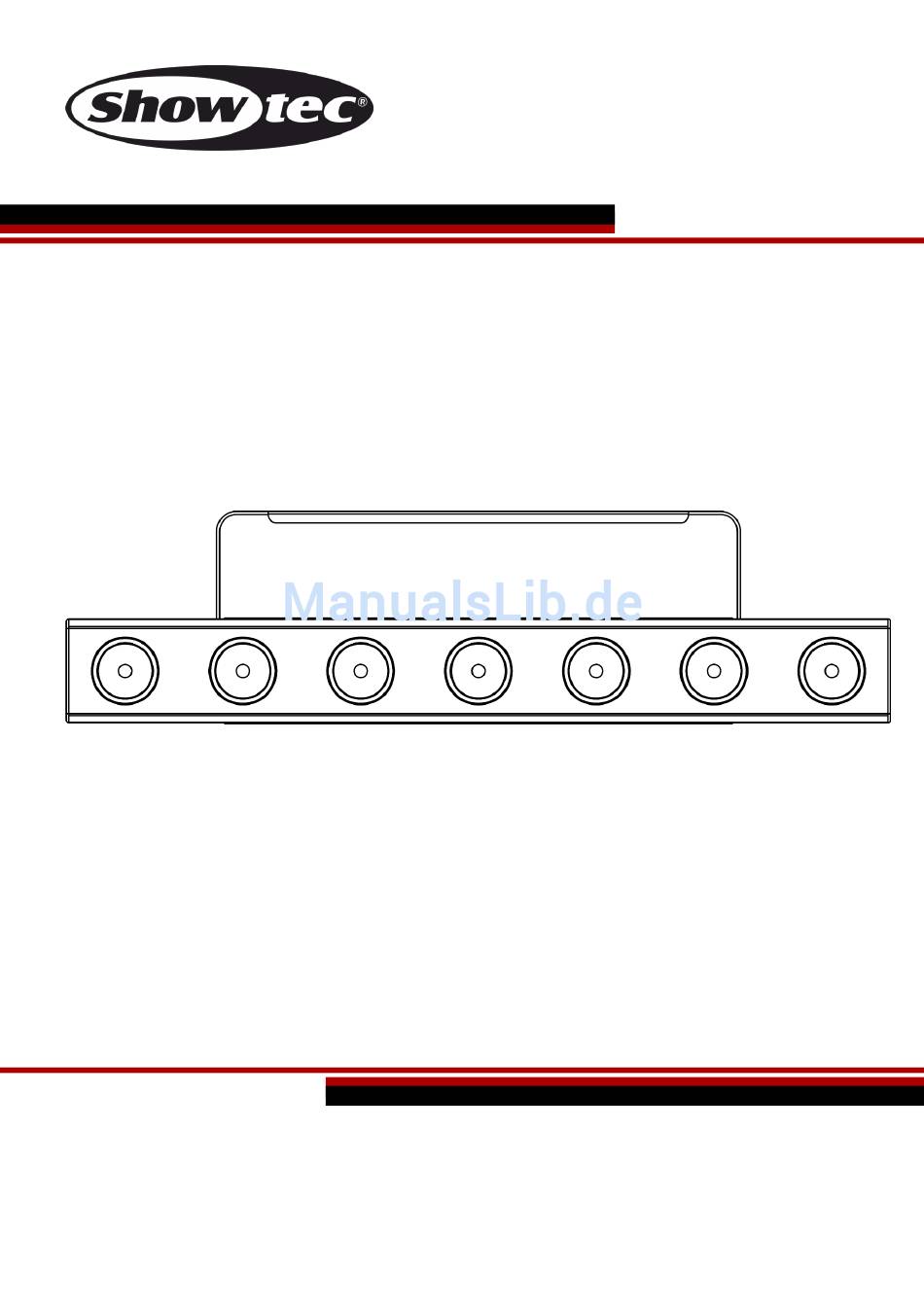

- Seite 1 HANDBUCH DEUTSCH BB7 Beam Bar Bestellnummer: 30744 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
BB7 Beam Bar Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec BB7 Beam Bar ● Halterung enthalten ● ProPower Netzkabel (1,5 m) ●... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
BB7 Beam Bar Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Netzanschlüsse
BB7 Beam Bar Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ... -
Seite 7: Rückgabe
BB7 Beam Bar Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
BB7 Beam Bar Beschreibung des Geräts Funktionen BB7 Beam Bar ist ein LED-Balken von Showtec. Er ist ideal als Lichtvorhang, Publikumsblinder oder Hintergrundeffektlicht geeignet. • Kompakte Größe • Eingangsspannung: 100-240 V, 50/60 Hz • Leistungsaufnahme: 30 W • Lichtquelle: 7x3W (CREE LEDs) •... -
Seite 9: Rückseite
BB7 Beam Bar Rückseite Abb. 02 03) ProPower Eingang, blau 04) Netzschalter (ein/aus) 05) Erde 06) Menü-Tasten + LED-Display 07) DMX-LED-Anzeige 08) 3-poliger DMX-Eingang (IN) 09) 3-poliger DMX-Ausgang (OUT) 10) Sicherheitsring 11) ProPower Ausgang, grau Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem BB7 Beam Bar. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Ein Bb7 (Musiktaktung)
BB7 Beam Bar Ein BB7 (Musiktaktung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 11: Mehrere Bb7 (Dmx512-Modus)
BB7 Beam Bar Mehrere BB7 (DMX512-Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 12: Verbinden Der Geräte
BB7 Beam Bar Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
BB7 Beam Bar Bedienfeld A. LCD-Display B. MENU-Taste C. ENTER-Taste D. UP-Taste E. DOWN-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 14: Menü-Übersicht
BB7 Beam Bar Menü-Übersicht Beim Hochfahren erscheint die folgende Anzeige! Hauptmenü-Optionen Automodus Master/Slave-Modus Musiktaktung Software-Informationen DMX-Adresse DMX-Kanäle Bestellnummer: 30744... -
Seite 15: Automodus
BB7 Beam Bar 1. Automodus In diesem Menü können Sie die Autoprogramme auswählen. 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um zwischen den folgenden 2 Optionen zu wechseln: Autogeschwindigkeit Autoprogramme 04) Drücken Sie ENTER, wenn... -
Seite 16: Dmx-Adresse
BB7 Beam Bar 5. DMX-Adresse In diesem Menü können Sie die gewünschte DMX-Adresse zuweisen. 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse auszuwählen. Der Einstellbereich umfasst die Werte 04) Drücken Sie ENTER, um die Änderungen zu speichern. -
Seite 17: Dmx-Kanäle (1 Kanal Pro Pixel)
BB7 Beam Bar 176-191 Programm 11 192-207 Programm 12 208-223 Programm 13 224-239 Programm 14 240-255 Programm 15 Kanal 4 – Voreingestellte Programme 2 (CH1 muss zwischen 1-255 eingestellt sein 0-15 Keine Funktion 16-31 Programm 16 32-47 Programm 17 48-63 Programm 18 64-79 Programm 19... -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der BB7 Beam Bar von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten Sie das Gerät wieder ein. - Seite 20 Kabel Geräte angeschlossen sind funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt. Showtec-Händler zurück. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen. neu, aber sie...
-
Seite 21: Technische Daten
BB7 Beam Bar Technische Daten Modell: Showtec BB7 Beam Bar Eingangsspannung: 100-240 V AC, 50/60 Hz Stromverbrauch 30 Watt DMX-Verbindung: 30 Stk. Abmessungen: 500 x 105 x 130 mm (LxBxH) (einschl. Halterung) Gewicht: 2,3 kg Bedienung und Programmierung: Signalpol OUT:... -
Seite 22: Abmessungen
BB7 Beam Bar Abmessungen Bestellnummer: 30744... -
Seite 23: Notizen
BB7 Beam Bar Notizen Bestellnummer: 30744... - Seite 24 BB7 Beam Bar Bestellnummer: 30744...
- Seite 25 BB7 Beam Bar Bestellnummer: 30744...
- Seite 26 ©2017 Showtec...
