SHOWTEC PLE-30-040 Handbuch
Verwandte Anleitungen für SHOWTEC PLE-30-040
Inhaltszusammenfassung für SHOWTEC PLE-30-040
- Seite 1 HANDBUCH DEUTSCH PLE-30-040 Chainhoist Controller Bestellnummer: 70280 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Chainhoist Controller Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Funktionen ..................................6 Vorderseite ..................................6 Rückseite ..................................7 Funktionsbeschreibung ..............................8 Installation ................................... 9 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Chainhoist Controller mit festem 1,5m langen Netzkabel. ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch qualifiziertes Personal geeignet. Achten Sie darauf, das Gerät außerhalb der Reichweite von unbefugten Personen zu installieren.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Chainhoist Controller Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Lesen Sie die Handbücher der angeschlossenen Kettenzüge, um die geeignete Verwendung sicherzustellen. ● Das Gerät ist nur für den Gebrauch im Innenbereich bei einer Betriebstemperatur von -5°C >=ta =< 40°C geeignet. -
Seite 6: Rückgabe
Chainhoist Controller Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

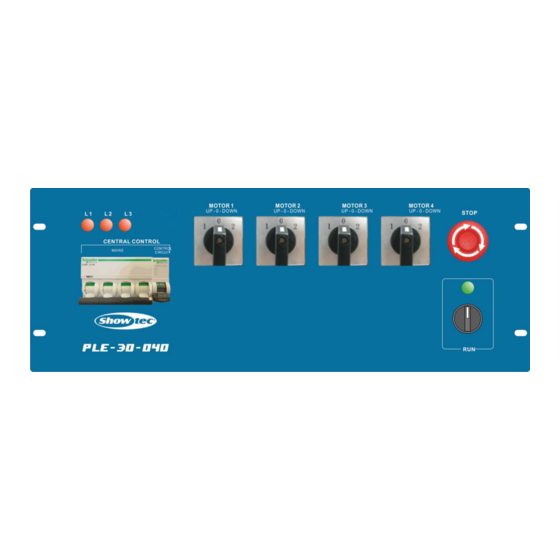

Chainhoist Controller Beschreibung des Geräts Funktionen Der Chainhost Controller von Showtec ist ein Gerät für die Steuerung aller weithin verbreiteten direkt gesteuerten Kettenzüge wie z. B. den CM Lodestar. • Insgesamt können 4 Kettenzüge, die hoch- oder herunterfahren sollen, einzeln aktiviert oder deaktiviert werden. -
Seite 8: Rückseite
08) 16-poliger Mehrfachanschluss (Harting) für die Motoren 1-4 09) 4x 4-polige CEE-Buchsen, 16A 10) 5-poliger CEE-Netzanschluss, 32A Setup-Möglichkeiten PLE-30-040 (70280) 1. 4 x CEE, rot, für Motoren 1-4 2. 1 x Harting für Motoren 1-4 Wenn Sie den Chainhoist Controller NICHT verwenden, ziehen Sie das Netzkabel ab. -
Seite 9: Funktionsbeschreibung
Chainhoist Controller Funktionsbeschreibung 01) Messen Sie die Netzstromversorgung und prüfen Sie, ob die Betriebsspannung in Ordnung ist und alle Phasen vorhanden sind und sich in richtiger Reihenfolge befinden. 02) Achten Sie darauf, dass sich alle Vorauswahlschalter in der Position „0“ befinden. 03) Schließen Sie die Kettenzüge entweder mit einem 16-poligen HARTING Anschluss oder den CEE- Anschlüssen an den Controller an. -
Seite 10: Installation
Chainhoist Controller Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen. -
Seite 11: Pol-Zuweisung Für Eine 16-Polige Harting Buchse
Pol-Zuweisung für eine 16-polige Harting Buchse Wartung Der Chainhoist Controller von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Vorderseite mit einem sanften Reinigungsmittel und einem weichen Tuch. -
Seite 12: Fehlersuche
Chainhoist Controller Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. -
Seite 13: Explosionsansicht
Chainhoist Controller Explosionsansicht Bestellnummer: 70280... -
Seite 14: Teile
Chainhoist Controller Teile Oberabdeckung Messing Stange für E-Line Klemmleiste Aluminiumhalterung für Klemmleiste AC-Relais Aluminiumhalterung für restliche Relais 12-fach-Anschlussleiste ILME-Buchse Stromausgang, 4-polige CEE-Buchse Gehäuse Gummifüße Hauptstromschutzschalter, 2-polig Druckknopf für Nothalt (rot) Anzeige (grün) Drehschalter für Start (schwarz) Vorderseite Universal-Umschalter Anzeige (rot) Hauptstromschutzschalter, 4-polig Aluminiumrahmen zur Befestigung des Hauptstromschutzschalters... -
Seite 15: Schaltplan
Chainhoist Controller Schaltplan Bestellnummer: 70280... -
Seite 16: Konformitätserklärung
Chainhoist Controller Konformitätserklärung Bestellnummer: 70280... -
Seite 17: Technische Daten
16-polige Mehrfachanschlüsse (HARTING) Sicherheit: Notfallschalter Gehäuse Kompaktes und robustes Metallgehäuse Hauptstromschutzschalter 4x 10A D Schutzschalter für Run-Schalter + Stop-Taste 2A C Max. Umgebungstemperatur t 40°C Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl Bestellnummer: 70280... -
Seite 18: Abmessungen
Chainhoist Controller Abmessungen Bestellnummer: 70280... - Seite 19 Chainhoist Controller Bestellnummer: 70280...
- Seite 20 ©2015 Showtec...
