- Seite 1 DJ Scan Controller ORDERCODE 50401...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec DJ Scan Controller Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht…………………………………………….………………………………………………….. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….…… Aufstellung und Bedienung..............…..……………………………….…. - Menü Field..........…………......……………………..…………… - Record aktiviert..............…..…………..………………….. - Szenen aufnehmen.………………....…………......……………………...…. - Szenen Löschen.............…………....…..…………..…. - Programme aufnehmen.......…………......……………………..……. - Schritte löschen……….......…………......……………………..…………… - Programme löschen..............…..…………...………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. - Seite 5 (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...
- Seite 6 Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. Kabel Phase International Brau PHASE Blau NEUTRAL Gelb/Grün ERDE Vergewissern Sie sich, dass das Gerät immer korrekt an Erde angeschlossen ist.
-
Seite 7: Gerätebeschreibung

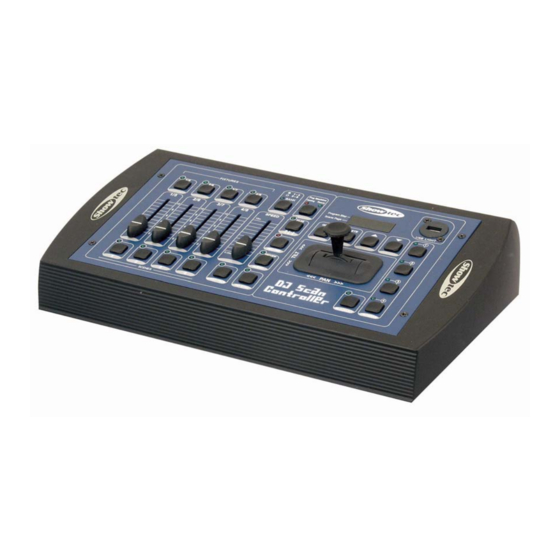

GERÄTEBESCHREIBUNG Features DJ-Scan-Controller ist ein Lightcontroller von Showtec und verfügt über: • 64 DMX-Kanäle • Bis zu 8 Scanner von jeweils 8 DMX-Kanälen (plus Pan/Tilt-Bewegung). • Aufnahme von 96 Szenen und 4 Programmen, Patch 8 DMX-Kanäle für Scanner • Joystick für Pan / Tilt & Pan-Fine / Tilt-Fine-Bewegung des Scanners •... - Seite 8 Geschwindigkeitsregler Mit diesem Regler kann man die Laufgeschwindigkeit der Programme einstellen. Diese schwankt von 0.05 Sekunden bis 10 Minuten. Wenn die Speed+Fade-Taste aktiviert ist (leuchtende LED), können die Fade-Zeit und die Geschwindigkeit gesteuert werden. Record -Taste Wenn man die Taste für 3 Sekunden drückt, aktiviert man den Record-Modus (Aufnahme-Modus), wie von der leuchtenden LED angezeigt wird.
-
Seite 9: Rückseite
DJ Scan Controller Rückseite Abb. 2 1) Compact Flash Card Socket 2) RS-232-Port als Anschluß für PC oder Notebook, um Memory-Backups und Software-Updates durchzuführen. 3) Nebelmaschinen-Input: um die Nebelmaschine anzuschließen 4) DMX OUT: um DMX-Signale zu senden 5) DMX Polarität: um DMX-Polarität auszuwählen (2-,3+ / 2+,3-). 6) Power On/Off 7) DC Input: 9~15VDC 500mA Installation... -
Seite 10: Szenen Aufnehmen
Szenen aufnehmen Es wird empfohlen, die Scanner vor der Aufnahme zuzuordnen. Um Szenen aufzunehmen, führen Sie bitte folgende Schritte durch: 1) Vergewissern Sie sich, dass Sie im Record-Modus sind. Wählen Sie einen Scanner oder eine Gruppe von Scannern und nehmen Sie mit den entsprechenden Kanalreglern Einstellungen vor. 2) Wiederholen Sie Schritt 1, um Einstellungen für die anderen Scanner vorzunehmen. -
Seite 11: Programme Löschen
Programme löschen Um Programme zu löschen, führen Sie bitte folgende Schritte durch: 1) Vergewissern Sie sich, dass Sie im Record-Modus sind. Wählen Sie ein Programm aus 4 Programm- Tasten. Die Programm-LED blinkt in Intervallen und der LED-Screen zeigt "st00". 2) Halten Sie die Programm-Taste gedrückt. 3) Drücken Sie die Delete-Taste, während Sie die Programm-Taste halten. -
Seite 12: Display Shift Zwische 100-255
Display Shift zwischen 100 - 255 Drücken Sie die / -Taste im Setup-Menü, um zur Anzeige "3: dis" zu scrollen. Drücken Sie die Record- Taste, der LED-Bildschirm zeigt den aktuellen Display-Modus. 1) Drücken Sie die / -Taste, um zwischen 100 und 255 zu wählen. 2) Drücken Sie die Record-Taste drei Sekunden, um den Aufnahme-Modus zu verlassen. -
Seite 13: Software Update
Software Update Drücken Sie die / -Taste im RS 232-Menü, um zur "1: SOF"-Anzeige zu scrollen. Drücken Sie dann die Record-Taste, die Record-LED blinkt in Intervallen und der LED-Schirm zeigt "SOFt", d.h. er ist bereit zum Empfang von upgedateter Software auf ihrem PC. Hilfe —... -
Seite 14: Daten Upload
Daten Upload Drücken Sie die r/s-Taste im RS-232-Menü, um zur Anzeige "2: UPr" zu scrollen; drücken Sie dann die Record-Taste, um "Data Upload" aufrufen zu können. Gleichzeitig gibt es 7 Dateitypen für Data-Upload- Optionen, einschließlich All (ALL), Scenes (SCEN), Program 1 (Pr0l), Program 2 (Pr02), Program 3 (Pr03), Program 4 (Pr04) und Set (Set). -
Seite 15: Datenaustausch Zwischen 2 Dj-Scan-Controllern
Datenaustausch zwischen 2 Dj-Scan-Controllern Um Daten zwischen zwei Geräten auszutauschen, führen Sie folgende Schritte durch: 1) Verwenden Sie ein RS 232-Kabel, um zwei Geräte zu anzuschließen. 2) Auf dem DJ-Scan-Controller, von dem Sie Daten herunterladen möchten, benötigen Sie einen Zugang zum Data-Download-Menü... -
Seite 16: Reset Memory
Sequence Programs Diese Konsole kann 4 Programme aufnehmen. Um ein Programm abzuspielen, drücken Sie die entsprechende Programmtaste. Das aufgenommene Programm wird aktiviert. Sie können mehrere Programme nacheinander auswählen. Die ausgewählten Programme werden in der Reihenfolge, die Sie gewählt haben, abgespielt. Drücken Sie die Programm-Taste, um das Programm zu verlassen. Die entsprechende Programm-LED geht aus. -
Seite 17: Wartung
Wartung Der Showtec DJ Scan Controller benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 18: Produktbeschreibung
Produktbeschreibung Modell: Showtec DJ Scan Controller Spannung : AC 230V-50Hz (CE) Power-Adapter: DC9-15V,500mA DMX Out: 3-pin XLR Female Neutrik connector 4-digit segment display RS 232 port: DB 9 connector Nebelmaschinen-Anschluß: 5-pin din connector USB connector für DJ Arbeitsleuchte Musikgesteuert durch eingebautes Mikrofon... - Seite 19 2004 Showtec.
