- Seite 1 Betriebsanleitung Überspannungsschutzgerät B62-36G Document ID: 40491 Trenn- und Schutzgeräte...
-
Seite 2: Inhaltsverzeichnis
Maße ........19 Redaktionsstand: 2012-03-15 Überspannungsschutzgerät • B62-36G... -
Seite 3: Zu Diesem Dokument
Folge sein. Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwen- dungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Überspannungsschutzgerät • B62-36G... -
Seite 4: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Der B62-36G ist ein Überspannungsschutzgerät für Sensoren und Auswertgeräte in Zweileitertechnik 4 … 20 mA/HART. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 5: Ce-Konformität
2 Zu Ihrer Sicherheit 2.6 CE-Konformität Dieses Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EG-Richtlinien. Mit der Anbringung des CE-Zeichens bestätigt VEGA die erfolgreiche Prüfung. Die CE-Konformitätserklärung finden Sie im Downloadbereich unter "www.vega.com". 2.7 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. -
Seite 6: Produktbeschreibung

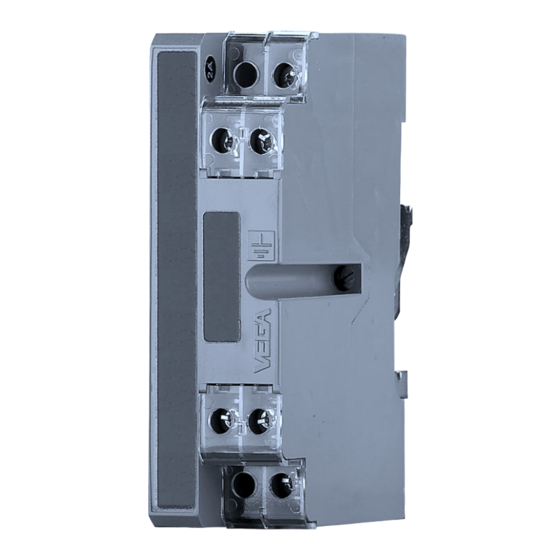

Ex-spezifischen Sicherheitshinweisen und ggf. weiteren Be- scheinigungen Die folgende Abbildung zeigt den Aufbau des Überspannungs- Komponenten schutzgerätes B62-36G: A1+ A2- IP 20 E1+ E2- Abb. 1: Aufbau des B62-36G Anschlussklemmen Out (geschützte Seite) Schraube für Tragschienenbefestigung Anschlussklemmen In (ungeschützte Seite) Typschild Überspannungsschutzgerät • B62-36G... -
Seite 7: Arbeitsweise
(Transienten) zu rechnen. So entstandene Überspannungen können zu Schäden an Sensoren und Auswertgeräten führen. Die VEGA-Überspannungsschutzgeräte begrenzen auf Versorgungs- bzw. Signalleitungen auftretende Überspannungen auf ein unge- fährliches Maß. Sie sind zur Montage auf Tragschiene nach EN 50 022/ EN 50 035 im Schaltschrank oder in ein Metall- oder Kunststoffge- häuse in Nähe des Sensors vorgesehen. - Seite 8 Nicht im Freien aufbewahren Trocken und staubfrei lagern Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Mechanische Erschütterungen vermeiden Lager- und Transport- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- temperatur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % Überspannungsschutzgerät • B62-36G...
-
Seite 9: Montage Im Schaltschrank
Leitung so kurz wie möglich gehalten werden. Abb. 2: Montage auf Tragschiene nach EN 50 022 (Hutschiene) 35 x 7,5 mm Tragschiene Abb. 3: Montage auf Tragschiene nach EN 50 035 (C-Schiene) 35 x 7,5 mm Tragschiene Überspannungsschutzgerät • B62-36G... -
Seite 10: Montage Im Gehäuse
Das Überspannungsschutzgerät steht optional montiert in einem Kunststoff- oder Aluminiumgehäuse zur Verfügung. Bei der Montage ist darauf zu achten, dass die Kabelverschraubungen nach unten zeigen. Damit wird das Eindringen von Wasser verhindert. Abb. 5: Montage im Aluminium-Gehäuse Überspannungsschutzgerät Druckausgleich Erdungsklemme Überspannungsschutzgerät • B62-36G... - Seite 11 Die Tragschiene im Inneren des Gehäuses ist galvanisch mit der Erdungsklemme außen am Gehäuse verbunden. Diese Erdungs- klemme muss niederimpedant mit der Potenzialausgleichsleitung (PA) verbunden werden. Der Leitungsquerschnitt muss mindestens 2,5 betragen, die Leitung so kurz wie möglich gehalten werden. Überspannungsschutzgerät • B62-36G...
-
Seite 12: An Die Spannungsversorgung Anschließen
Äußere Erdungsklemme am Gehäuse mit dem Potenzialausgleich verbinden Alle Leitungsverbindungen, besonders die Erdverbindung, auf festen Sitz prüfen Überwurfmuttern der Kabelverschraubungen fest anziehen. Der Dichtring muss das Kabel komplett umschließen Schrauben des Gehäusedeckels festziehen Der elektrische Anschluss ist somit fertig gestellt. Überspannungsschutzgerät • B62-36G... -
Seite 13: Anschlussplan
4 An die Spannungsversorgung anschließen 4.3 Anschlussplan Prinzipschaltbild Abb. 7: Prinzipschaltbild B62-36G Überspannungsschutzgerät Potenzialausgleich Überspannungsschutzgerät • B62-36G... - Seite 14 4 An die Spannungsversorgung anschließen Anschlussplan A1+A2- IP 20 E1+E2- A1+A2- IP 20 E1+E2- Abb. 8: Anschlussplan B62-36G mit Schutzfunktion für Sensor und Auswertgerät Sensor Überspannungsschutzgerät für Sensor Überspannungsschutzgerät für Signaleingang Auswertgerät/SPS Auswertgerät/SPS Potenzialausgleich Überspannungsschutzgerät • B62-36G...
-
Seite 15: Instandhalten Und Störungen Beseitigen
Eine Vor-Ort-Reparatur des B62-36G ist nicht möglich. Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, rufen 24 Stunden Service-Hot- Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. line +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. - Seite 16 5 Instandhalten und Störungen beseitigen unserer Homepage www.vega.com unter: "Unternehmen - VEGA weltweit" Überspannungsschutzgerät • B62-36G...
-
Seite 17: Ausbauen
Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. Überspannungsschutzgerät • B62-36G... -
Seite 18: Anhang
-40 … +60 °C (-40 … +140 °F) Lager- und Transporttemperatur -40 … +70 °C (-40 … +158 °F) Feuchtigkeit 5 … +95 °% (nicht kondensierend) Elektrische Schutzmaßnahmen Schutzart lose IP 20 Im Aluminium- oder Kunststoffgehäuse IP 65 Referenztemperatur 25 °C (77 °F). Überspannungsschutzgerät • B62-36G... -
Seite 19: Maße
7 Anhang 7.2 Maße B62-36G Überspannungsschutzgerät 52 mm 25 mm (2.05") (0.98") Abb. 9: Maße B62-36G Überspannungsschutzgerät • B62-36G... - Seite 20 7 Anhang Gehäuse 50 mm (1.97") 47 mm M 20 x 1,5 (1.85") 77 mm 160 mm (3.03") (6.30") 130 mm (5.12") 72 mm 116 mm (2.84") (4.57") M 20 x 1,5 Abb. 10: Maße B62-36G Kunststoffgehäuse Aluminiumgehäuse Überspannungsschutzgerät • B62-36G...
- Seite 21 7 Anhang Überspannungsschutzgerät • B62-36G...
- Seite 22 7 Anhang Überspannungsschutzgerät • B62-36G...
- Seite 23 7 Anhang Überspannungsschutzgerät • B62-36G...
- Seite 24 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info.de@vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2012 Änderungen vorbehalten 40491-DE-120315...
