Seite 2

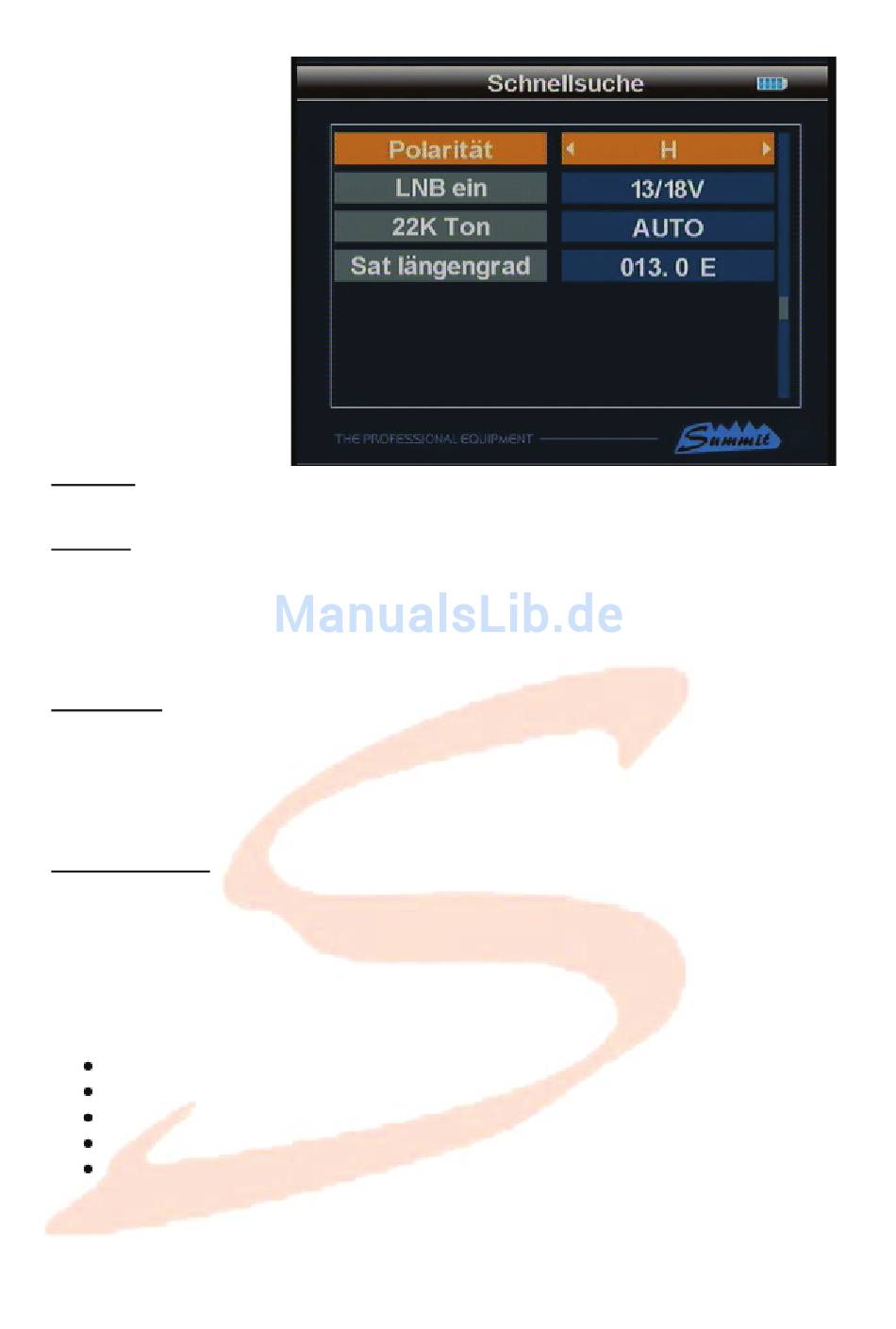

Polarität
Verändert mittels ◄► die LNB-Spannung: „V"ertikal (13V), „H"orizontal (18V)
LNB ein
Schaltet die Stromversorgung des LNBs. In Stellung „13/18V" wird das LNB
versorgt, bei „AUS" liegt keine Spannung an der F-Buchse an.
Hinweis: Die Einstellung „AUS" wird nur bei Messungen an zentral versorgten,
sogenannten EINKABEL-Lösungen verwendet, da ohne Spannung auch keine
Steuersignale übermittelt werden können!
22 kHz Ton
Bei Auswahl eines UNIVERSAL-LNBs ist diese Punkt fest auf „AUTO"
eingestellt, weil die LOF-Umschaltung durch die Eingabe der
Empfangsfrequenz erfolgt. Bei Verwendung eines C- oder KU-Band LNBs
ist es hier möglich, das 22kHz Schaltsignal ein- oder auszuschalten, um
anlagenspezifische Schaltvorgänge auszulösen.
Sat Längengrad
In diesem Feld ist die Orbitposition des Satelliten festgelegt. ◄► schalten
zwischen „E"(Ost) und „W"(West) um, der Wert in Grad kann nach Drücken
von „OK" mit der 10er Tastatur verändert werden.
Nach Auswahl oder Eingabe aller notwendigen Daten wechselt ein Druck
auf die „OK" Taste ins Suchfenster „Channel Scan".
Dort sehen Sie neben den eingestellten Satelliten- und Transponderdaten
eine grosse Balkenanzeige von Signalstärke und -qualität
die errechneten Antennen-Einstelldaten: Azimuth, Elevation
CBer: Die tatsächliche Bitfehlerrate vor der Fehlerkorrektur*
VBer: Die Bitfehlerrate NACH der Fehlerkorrektur (=Viterbi)
Pwr: Die anliegende Eingangsspannung in dBµV
* Dabei bedeutet: 3*10E-5 entspricht 3 fehlerhaften Bits auf 100000 übertragene Bits.
Messwerte ab 10E-4 sind brauchbar,
Nur dieser Messwert ist zum Einmessen von Spiegel oder Verstärkern brauchbar,
da hier das unverfälschte Messergebnis am LNB-Eingang anliegt!
9
