HAAS + SOHN 302.06 Bedienungsanleitung Seite 5

Raumtemperaturfühler:
Der Raumtemperaturfühler, der sich an der Rückwand
befindet, weist eine Länge von ca. 1,5 m auf und kann
im Bereich des Wohnraumes positioniert werden.

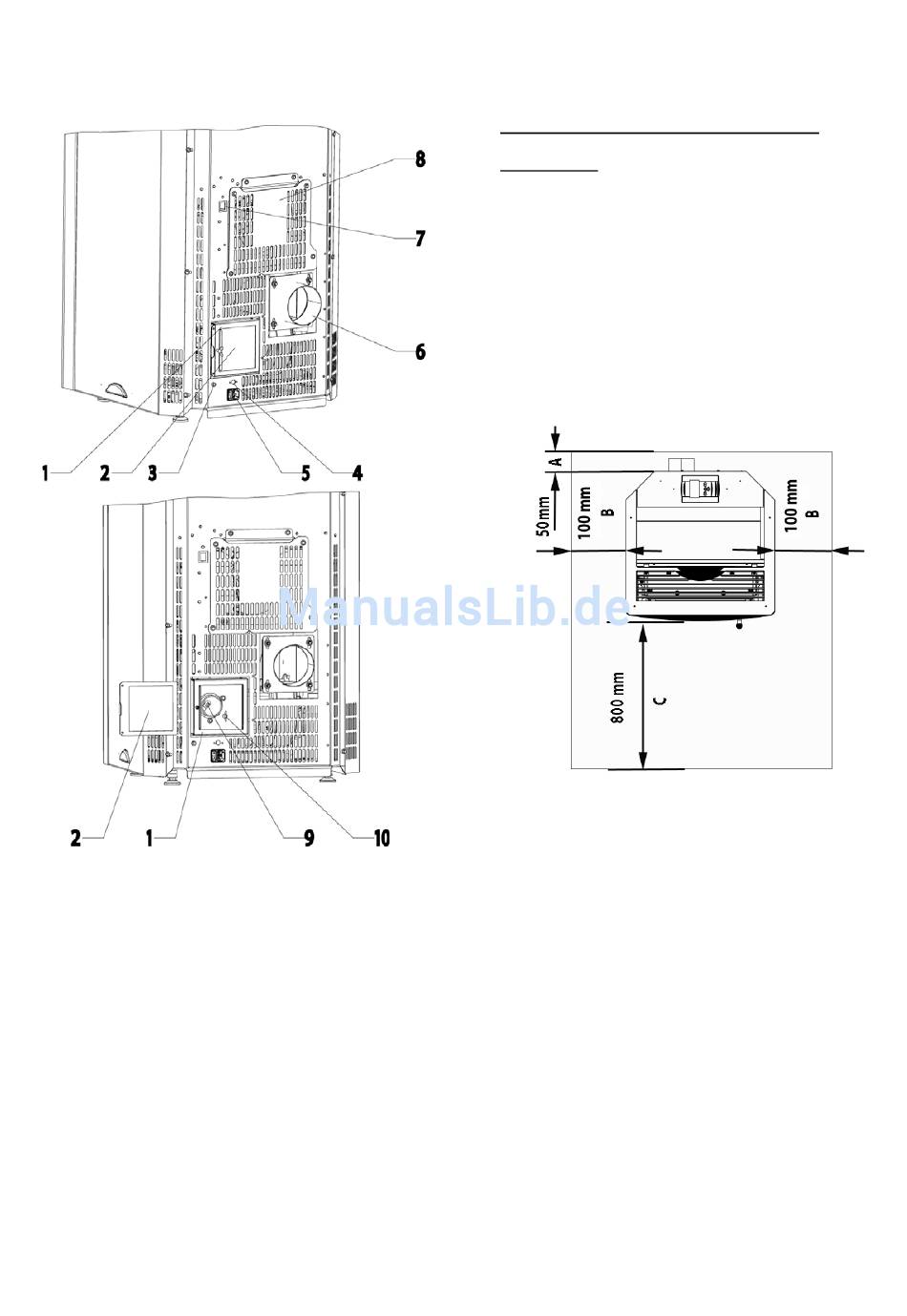

Abbildung 1: Anschlüsse hinten
1 = Luftfiltergehäuse
2 = Luftfilter
3 = STB Sicherheitstemperaturbegrenzer
4 = Ausgang Raumtemperaturfühler
5 = Netzanschluss / Hauptschalter Ein/Aus
6 = Rauchgasstutzen
7 = Anschluss Modem/Service
8 = Abdeckung Schneckenmotor
9 = Luftmengensensor
10 = Verschraubung Filtergehäuse
Bodenschutz:
Der Fußboden ist vor Strahlungswärme aus dem
Bereich der Sichtscheibe (Feuerraumtür) zu schützen.
Außerdem ist es aus praktischen Gesichtspunkten bei
der Reinigung empfehlenswert,
Kaminofens auf eine feuerfeste Bodenplatte zu stellen,
welche dem Gerät hinten und an den Seiten
mindestens 5 cm und an der Vorderseite mindestens
50 cm übersteht. Bodenschutzplatten (Unterlegplatten
bzw. U-Platten) führen wir in unserem Zubehör-
programm. Sie können diese im Bedarfsfall bei Ihrem
Ofenfachhändler bestellen. Alternativ dazu ist natürlich
ein Fliesen- oder Steinboden bestens geeignet.
Sicherheitsabstände (Mindestabstände):
Bei
grundsätzlich die behördlich angeordneten Brand-
schutzbestimmungen befolgt werden. Fragen Sie
diesbezüglich
bzw. Bezirkskaminkehrermeister.
Als
temperaturempfindlichen
Tapete, Holzverkleidung) bzw. von tragenden Wänden
muss
Zeichnung):
A
B
C
Abbildung 2: Sicherheitsabstände
Der Schornstein (Kamin bzw. Rauchfang) muss z.b.
aus Edelstahl oder Keramik (innen glasiert) ausgeführt
sein, damit dieser nicht versotten kann. Dies ist auf
Grund der niedrigen Abgastemperatur Ihres Pellet-
Kaminofens notwendig.
Zum Anschluss an den Kamin können handelsübliche
Rauchrohre verwendet werden. Genehmigte Flex-
Stahlrohre sind ebenfalls geeignet.
Da
Kaminofens mit Saugzuggebläse, Überdruck am
Rauchgasaustritt entstehen kann, müssen sämtliche
Rauchgasleitungen bis zum Kamineintritt gasdicht
ausgeführt werden. Es ist auch unbedingt darauf zu
achten, dass das Rauchrohr nicht in den freien Quer-
schnitt des Schornsteines hineinragt. Zur Einführung in
den Schornstein wird die Verwendung eines Wand-
futters empfohlen (siehe Abbildung 3).
Bei längerer Abgasrohrführung müssen waagrechte
Strecken und Verengungen vermieden und sollten
Ihren Pellet-
speziell isolierte Rauchrohre verwendet werden; es
empfiehlt
ansteigende Verrohrung.
der Aufstellung des
Ihren Bezirksschornsteinfegermeister
Mindestentfernung von
Materialien
folgendes eingehalten
5 cm zur Rückwand,
10 cm zu den Seitenwänden und
80 cm im Strahlungsbereich.
aufgrund der Funktionsweise
sich eine in
Kaminofens müssen
brennbaren oder
(z.B. Möbel,
werden (siehe
des Pellet-
Richtung Schornstein
5
