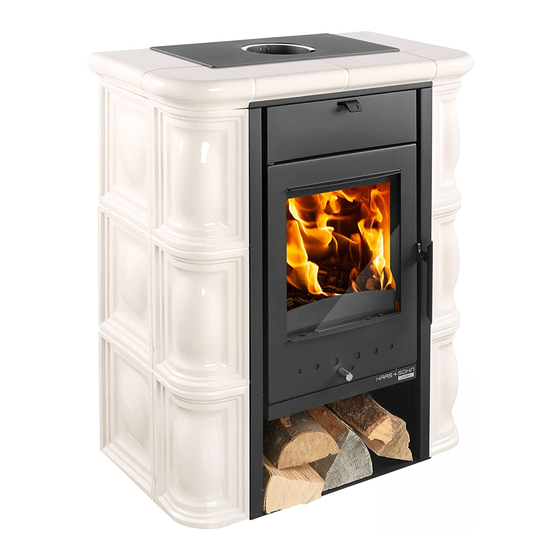

HAAS + SOHN Sara 343.15-C Handbuch
  1. Anleitungen
  2. Marken
  3. HAAS + SOHN Anleitungen
  4. Kamine
  5. Sara 343.15-C
  6. Handbuch

HAAS + SOHN Sara 343.15-C Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Dokumentation
Sara 343.15-C
Sara 343.15-C
Geräteblatt
Kaminofen
Fiche technique
Poêle à bois
Scheda tecnica
Stufa camino
Equipment sheet
Fireplace stove
Tehnički list
Kaminska peć
Tehnični list
Kaminska peč
DE
FR
GB
HR
SLO
0434315601400–
IT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HAAS + SOHN Sara 343.15-C

Inhaltszusammenfassung für HAAS + SOHN Sara 343.15-C

  • Seite 1 Technische Dokumentation Sara 343.15-C Sara 343.15-C Geräteblatt Kaminofen Fiche technique Poêle à bois Scheda tecnica Stufa camino Equipment sheet Fireplace stove Tehnički list Kaminska peć Tehnični list Kaminska peč 0434315601400–...

  • Seite 2: Zeichenerklärung

    Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Technische Daten ........................1 1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Technische Beschreibung......................2 2.1. Feuerraummaße ........................3 3. Massbild ............................5...

  • Seite 5: Technische Daten

    1. Technische Daten Holzscheite Gesamtwärmeleistung 6,3 kW Nennwärmeleistung 6 kW Wirkungsgrad 80,2 % Mittlerer CO-Gehalt bezogen auf 13% O 1242 mg/Nm 860 mg/MJ 32 mg/Nm 22 mg/MJ Mittlerer Staub-Gehalt bezogen auf 13% O Mittlerer NOx-Gehalt bezogen auf 13% O 110 mg/Nm 76 mg/MJ Mittlerer OGC-Gehalt bezogen auf 13% O 70 mg/Nm...

  • Seite 6: Technische Beschreibung

    2. Technische Beschreibung Bezeichnung Pos. Stück Ersatzteilnummer Feuerraumtür/schwarz 1 Stk. 0434315605300 Rauchabzugsstutzen/schwarz — 1 Stk. Aschekasten 1 Stk. 0432215005600 Stehrost/schwarz 1 Stk. 0432215006015 Rostlager/schwarz 1 Stk. 0020100130005 Primärluftregler/verchromt 1 Stk. 0082020010005 Sekundärluftregler/schwarz 1 Stk. 0434315005002 — Primärluftzufuhr 1 Stk. — Sekundärluftzufuhr 1 Stk.

  • Seite 7: Feuerraummaße

    Türglasscheibe (285x300) 1 Stk. 0432215005301 Zugumlenkplatte unten - lose (25x197x357) 1 Stk. 0432215005701 Zugumlenkplatte oben - fest — 1 Stk. Zugumlenkplatte oben - lose (30x110x380) 1 Stk. 0432215005702 Deckplatte/schwarz 1 Stk. 0434315005111 Obere Sims - links/Ahorn 1 Stk. 0434315606001 Obere Sims - rechts/Ahorn 1 Stk.
  • Seite 8 Bezeichnung Pos. Stück Ersatzteilnummer Stehrost/schwarz 1 Stk. 0432215006015 Rostlager/schwarz 1 Stk. 0020100130005 Zugumlenkplatte unten - lose (25x197x357) 1 Stk. 0432215005701 Zugumlenkplatte oben - lose (30x110x380) 1 Stk. 0432215005702 Ziegelstein 30x168x300 2 Stk. 0434315005501 Ziegelstein 30x227x300 2 Stk. 0432215005502 Ziegelstein 30x46x320 1 Stk.

  • Seite 9: Massbild

    3. Massbild Anmerkung Das Kniestück des Rauchabzugs wird als Sonderzubehör geliefert.
  • Seite 10 Notes dans le texte Les notes les plus importantes sont introduites par AVERTISSEMENT. Les notes introduites par AVERTISSEMENT attirent votre attention sur un risque sérieux de blessure ou de dommage à l'appareil de chauffage. La note introduite par Remarque attire votre attention sur la possibilité de dommages à l'appareil de chauffage.
  • Seite 11 Table des matières 1. Spécifications techniques ......................1 1.1. Combustibles appropriés, quantité nécessaire au chargement.......... 1 2. Description technique ....................... 2 2.1. Dimensions du foyer........................3 3. Plan dimensionnel ........................5...

  • Seite 13: Spécifications Techniques

    1. Spécifications techniques Bûches Puissance de chauffage disponible 6,3 kW Puissance thermique nominale 6 kW Efficacité énergétique 80,2 % Concentration moyenne de CO à 13% de O 1242 mg/Nm 860 mg/MJ Concentration moyenne de poussière à 13% de O 32 mg/Nm 22 mg/MJ Concentration moyenne de NOx à...

  • Seite 14: Description Technique

    2. Description technique Nb de Désignation Réf. Référence pièces Porte de foyer/noir 1 pièce 0434315605300 Gorge de conduit de fumée/noir 1 pièce — 1 pièce Cendrier 0432215005600 1 pièce Barrière/noir 0432215006015 1 pièce Grille/noir 0020100130005 Régulateur d’air primaire/chromé 1 pièce 0082020010005 Régulateur d’air secondaire/noir 1 pièce...

  • Seite 15: Dimensions Du Foyer

    Poignée de porte de foyer 1 pièce 0432215605306 Verre réfractaire (285x300) 1 pièce 0432215005301 1 pièce Écran inférieur - libre (25x197x357) 0432215005701 1 pièce — Écran supérieur - fixe 1 pièce Écran supérieur - libre (30x110x380) 0432215005702 1 pièce Couvercle/noir 0434315005111 Revêtement supérieure - gauche/ahorn 1 pièce...
  • Seite 16 Nb de Désignation Réf. Référence pièces 1 pièce Barrière/noir 0432215006015 1 pièce Grille/noir 0020100130005 1 pièce Écran inférieur - libre (25x197x357) 0432215005701 1 pièce Écran supérieur - libre (30x110x380) 0432215005702 Brique 30x168x300 2 pièce 0434315005501 Brique 30x227x300 2 pièce 0432215005502 Brique 30x46x320 1 pièce 0432215005503...

  • Seite 17: Plan Dimensionnel

    3. Plan dimensionnel Note Dimensions du raccordement du coude du conduit fumée (accessoire disponible en option).
  • Seite 18 Note nel testo Le note più importanti sono quelle specificate AVVERTENZA. Note specificate AVVERTENZA Vi avvisano di pericolo grave di danneggiamento della stufa o ferimento Nota specificata Avviso Vi avvisa di pericolo potenziale di danneggiamento della Vostra stufa. Nota specificata Importante Vi avvisa delle informazioni importanti per il funzionamento della Vostra stufa. Nota Vi avvisa generalmente alle informazioni importanti per il funzionamento della Vostra stufa.
  • Seite 19 Sommario 1. Dati tecnici ............................ 1 1.1. Combustibile adatto, quantità da aggiungere................ 1 2. Descrizione tecnica ........................2 2.1. Dimensioni del focolare......................3 3. Schema delle dimensioni......................5...

  • Seite 21: Dati Tecnici

    1. Dati tecnici Ceppi di legno La potenza termica ottenibile 6,3 kW Potenza termica nominale 6 kW Efficienza energetica 80,2 % 1242 mg/Nm 860 mg/MJ Concentrazione media di CO a 13% O 32 mg/Nm 22 mg/MJ Concentrazione media della polvere a 13% O 110 mg/Nm 76 mg/MJ Concentrazione media di NOx a 13% O...

  • Seite 22: Descrizione Tecnica

    2. Descrizione tecnica Numero del pezzo di Pos. Denominazione Pezzi ricambio 1 pz Porta del focolare/nera 0434315605300 1 pz — Gola della canna fumaria/nera 1 pz Portacenere 0432215005600 Griglia verticale/nera 1 pz 0432215006015 Posizionamento della griglia/nera 1 pz 0020100130005 Regolatore dell´aria primaria/cromato 1 pz 0082020010005 Regolatore dell´aria secondaria/nera...

  • Seite 23: Dimensioni Del Focolare

    Vetro della porta (285x300) 1 pz 0432215005301 Schermo inferiore – libero (25x197x357) 1 pz 0432215005701 Schermo superiore – fisso 1 pz — Schermo superiore – libero (30x110x380) 1 pz 0432215005702 Coperchio/nera 1 pz 0434315005111 Rivestimento superiore - sinistro/ahorn 1 pz 0434315606001 Rivestimento superiore - destro/ahorn 1 pz...
  • Seite 24 Numero del pezzo di Pos. Denominazione Pezzi ricambio Griglia verticale/nera 1 pz 0432215006015 Posizionamento della griglia/nera 1 pz 0020100130005 Schermo inferiore – libero (25x197x357) 1 pz 0432215005701 Schermo superiore – libero (30x110x380) 1 pz 0432215005702 2 pz Mattone 30x168x300 0434315005501 2 pz Mattone 30x227x300 0432215005502...

  • Seite 25: Schema Delle Dimensioni

    3. Schema delle dimensioni Nota Gomito di scarico dei fumi è fornito come accessorio speciale.
  • Seite 26 Notes in the text Of utmost importance there are the notes entitled WARNING. The notes entitled WARNING advise you on serious danger of damage to the heating device or of an injury. The note entitled Notice advises you on possible damage to your heating device. The note entitled Important calls your attention to the information important for the operation of your heating device.
  • Seite 27 Contents 1. Technical data..........................1 1.1. Suitable fuel, stoking amount of fuel ..................1 2. Technical description......................... 2 2.1. Dimensions Fire–box ........................ 3 3. Dimensioned diagram........................ 5...

  • Seite 29: Technical Data

    1. Technical data Block wood Achievable heat output 6,3 kW Nominal heat output 6 kW Energy efficiency 80,2 % Average concentration of CO at 13% O 1242 mg/Nm 860 mg/MJ 32 mg/Nm 22 mg/MJ Average concentration of dust at 13% O Average concentration of NOx at 13% O 110 mg/Nm 76 mg/MJ...

  • Seite 30: Technical Description

    2. Technical description Spare part number Item Name 1 piece Fire–box door/black 0434315605300 1 piece — Smoke flue neck/black Ashpan 1 piece 0432215005600 1 piece Protection/black 0432215006015 1 piece Grate/black 0020100130005 Controller of primary air/chromium–plated 1 piece 0082020010005 Controller of secondary air/black 1 piece 0434315005002 Intake of primary air...

  • Seite 31: Dimensions Fire-Box

    Refractory glass (285x300) 1 piece 0432215005301 Lower lip – loose (25x197x357) 1 piece 0432215005701 Upper lip – fixed 1 piece — Upper lip – loose (30x110x380) 1 piece 0432215005702 1 piece Lid/black 0434315005111 Upper mantelpiece – left/ahorn 1 piece 0434315606001 Upper mantelpiece –...
  • Seite 32 Spare part number Item Name 1 piece Protection/black 0432215006015 1 piece Grate/black 0020100130005 Lower lip – loose (25x197x357) 1 piece 0432215005701 Upper lip – loose (30x110x380) 1 piece 0432215005702 2 piece 0434315005501 Brick 30x168x300 2 piece Brick 30x227x300 0432215005502 1 piece 0432215005503 Brick 30x46x320 2 piece...

  • Seite 33: Dimensioned Diagram

    3. Dimensioned diagram Note The knee–piece of exhaust of combustion products is delivered as optional accessory.
  • Seite 34 Napomene u tekstu Najvažnije su napomene sa natpisom UPOZORENJE. Napomene s natpisom UPOZORENJE upozoravaju korisnika na veću opasnost od oštećenja grejnog tijela ili ozljeda. Napomena s natpisom Oprez Upozorava korisnika na moguće oštete vašeg grejača. Napomena s natpisom Važno Upozorava korisnika na informacije koje su bitne za Vaš grejač. Napomena kao takva Upozorava korisnika sasvim općenito na informacije koje su bitne za Vaš...
  • Seite 35 Sadržaj 1. Tehnički podaci ........................... 1 1.1. Prigodna goriva, količina za dodavanje .................. 1 2. Tehnički opis ..........................2 2.1. Dimenzija ložišta ........................3 3. Dimenzijska shema ........................5...

  • Seite 37: Tehnički Podaci

    1. Tehnički podaci Drveni trupci Postignuta kaloričnost 6,3 kW Nominalna snaga toplote 6 kW Energetski učinak 80,2 % Prosječna koncentracija CO na 13% O 1242 mg/Nm 860 mg/MJ Prosječna koncentracija prašine na 13% O 32 mg/Nm 22 mg/MJ Prosječna koncentracija NOx na 13% O 110 mg/Nm 76 mg/MJ Prosječna koncentracija OGC pri 13% O...

  • Seite 38: Tehnički Opis

    2. Tehnički opis Broj rezervnog dijela Poz. Naziv Kom. Vratašca ložišta/crna 1 kom 0434315605300 — Grlo dimovoda/crna 1 kom Kutija za pepeo 1 kom 0432215005600 Okomita rešetka/crna 1 kom 0432215006015 Položaj rešetke/crna 1 kom 0020100130005 Regulator primarnog zraka/verchromt 1 kom 0082020010005 Regulator sekundarnog zraka/crna 1 kom...

  • Seite 39: Dimenzija Ložišta

    Staklo otporno na visoke temperature (285x300) 1 kom 0432215005301 Donja blenda – slobodna (25x197x357) 1 kom 0432215005701 Gornja blenda fiksna — 1 kom Gornja blenda – slobodna (30x110x380) 1 kom 0432215005702 Poklopac/crna 1 kom 0434315005111 Gornja obloga - lijeva/ahorn 1 kom 0434315606001 Gornja obloga - desna/ahorn 1 kom...
  • Seite 40 Broj rezervnog dijela Poz. Naziv Kom. Okomita rešetka/crna 1 kom 0432215006015 Položaj rešetke/crna 1 kom 0020100130005 Donja blenda – slobodna (25x197x357) 1 kom 0432215005701 Gornja blenda – slobodna (30x110x380) 1 kom 0432215005702 Cigla 30x168x300 2 kom 0434315005501 Cigla 30x227x300 2 kom 0432215005502 Cigla 30x46x320 1 kom...

  • Seite 41: Dimenzijska Shema

    3. Dimenzijska shema Napomena Koljeno odvoda produkata sagorevanja dobavlja se kao posebna oprema.
  • Seite 42 Opombe v besedilu Najpomembnejše so informacije z naslovom OPOZORILO. Informacije z naslovom SVARILO Vas opozarjajo na večjo nevarnost poškodbe grelnika ali poškodbe. Informacija z naslovom Opozorilo Vas opozarja na možne poškodbe Vašega grelnika. Informacija z naslovom Pomembno Vas opozarja na informacije pomembne za delovanje Vašega grelnika. Opomba kot takšna Vas opozarja povsem splošno na informacije, ki so pomembne za delovanje vaše naprave.
  • Seite 43 Vsebina 1. Tehnički podaci ........................... 1 1.1. Prigodna goriva, količina za dodavanje .................. 1 2. Dimenzijski nacrt kamina......................2 2.1. Dimenzija kurišča........................3 3. Dimenzijska shema ........................5...

  • Seite 45: Tehnički Podaci

    1. Tehnički podaci Drveni trupci Postignuta kaloričnost 6,3 kW Nominalna snaga toplote 6 kW Energetski učinak 80,2 % Prosječna koncentracija CO na 13% O 1242 mg/Nm 860 mg/MJ Prosječna koncentracija prašine na 13% O 32 mg/Nm 22 mg/MJ Prosječna koncentracija NOx na 13% O 110 mg/Nm 76 mg/MJ Prosječna koncentracija OGC pri 13% O...

  • Seite 46: Dimenzijski Nacrt Kamina

    2. Dimenzijski nacrt kamina Broj rezervnog dijela Poz. Naziv Kom. Vratašca ložišta/črna 1 kom 0434315605300 — Grlo dimovoda/črna 1 kom Kutija za pepeo 1 kom 0432215005600 Prepreka/črna 1 kom 0432215006015 Rešetke/črna 1 kom 0020100130005 Regulator primarnega zraka/kromirani 1 kom 0082020010005 Regulator sekundarnega zraka/črna 1 kom 0434315005002...

  • Seite 47: Dimenzija Kurišča

    Staklo vratašca (285x300) 1 kom 0432215005301 Spodnja zaslonka – prosta (25x197x357) 1 kom 0432215005701 Zgornja zaslonka – trda — 1 kom Zgornja zaslonka – prosta (30x110x380) 1 kom 0432215005702 Pokrov/črna 1 kom 0434315005111 Zgornja obloga - leva/ahorn 1 kom 0434315606001 Zgornja obloga - desna/ahorn 1 kom 0434315606002...
  • Seite 48 Broj rezervnog dijela Poz. Naziv Kom. Prepreka/črna 1 kom 0432215006015 Rešetke/črna 1 kom 0020100130005 Spodnja zaslonka – prosta (25x197x357) 1 kom 0432215005701 Zgornja zaslonka – prosta (30x110x380) 1 kom 0432215005702 Opeka 30x168x300 2 kom 0434315005501 Opeka 30x227x300 2 kom 0432215005502 Opeka 30x46x320 1 kom 0432215005503...

  • Seite 49: Dimenzijska Shema

    3. Dimenzijska shema Opomba Koleno vleke produktov izgorevanja se dobavlja kot posebna oprema.
