Wir bitten Sie nachfolgende Hinweise zu beachten:
Qualität von Holzpellet:
Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom
gleichen Lieferanten können unterschiedliche Qualitäten bedeuten. Die Normen für Holzpellet werden immer
strenger, dennoch: Holz bleibt Holz und hat in Bezug auf Asche und Schlacke seine Eigenheiten.
Ihr HAAS+SOHN Kaminofen
Reinigungsbedarf:
Sobald Sie Asche- und Schlackeablagerungen im kalten Brenntopf feststellen, muss dieser gereinigt werden.
Siehe Betriebsanleitung! Wird dies nicht gemacht, wird die Schlacke immer mehr und mehr. Das Gerät kann
dadurch nicht mehr richtig zünden. Pellet können sich im Brenntopf aufstapeln. Im Extremfall kann dies dann bis
in die Pelletrutsche zurückreichen. Ein Rückbrand im Pelletbehälter und ein Schwelbrand im Pellettank wäre eine
mögliche Folge. Dies zerstört Ihr Gerät und ist nicht durch die Gewährleistung gedeckt.
Für maximale Lebensdauer:
Lassen Sie die Inbetriebnahme durch Ihren geschulten Ofenlieferanten durchführen.
Befolgen Sie die tägliche Kontrolle wie beschrieben und verstärkt, wenn Sie neue Pelletlieferungen
bekommen haben, oder das Gerät nach dem Sommer wieder in Betrieb genommen wird.
Lesen Sie die Betriebsanleitung aufmerksam und vollständig durch und bewahren Sie diese auf.
Raum für Typen- und Herstellnummer:
Typennummer:
Herstellnummer:

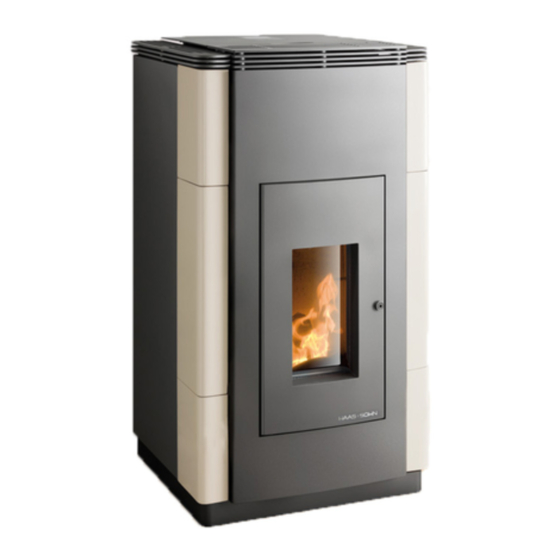

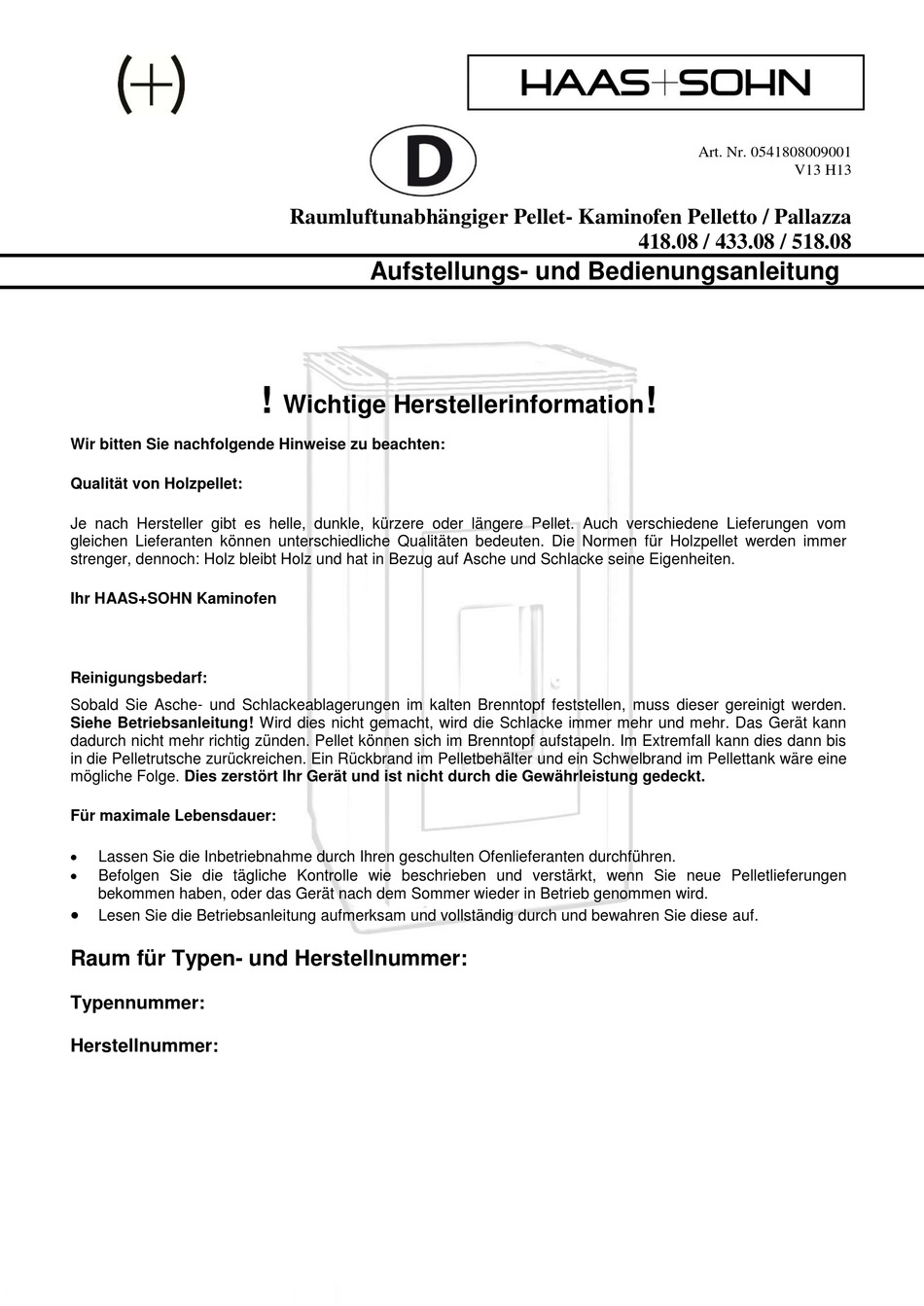

Raumluftunabhängiger Pellet- Kaminofen Pelletto / Pallazza
Aufstellungs- und Bedienungsanleitung
!
Wichtige Herstellerinformation
Art. Nr. 0541808009001
V13 H13
418.08 / 433.08 / 518.08
!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HAAS + SOHN Pelletto 433.08
Inhaltszusammenfassung für HAAS + SOHN Pelletto 433.08
- Seite 1 Art. Nr. 0541808009001 V13 H13 Raumluftunabhängiger Pellet- Kaminofen Pelletto / Pallazza 418.08 / 433.08 / 518.08 Aufstellungs- und Bedienungsanleitung Wichtige Herstellerinformation Wir bitten Sie nachfolgende Hinweise zu beachten: Qualität von Holzpellet: Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom gleichen Lieferanten können unterschiedliche Qualitäten bedeuten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 8. Reinigungs- und Wartungsarbeiten 8.1 Reinigen der Oberfläche Beschreibung 8.2 Reinigen der Glasscheibe Allgemeine Hinweise, Sicherheitshinweise 8.3 Reinigung des Brenntopfs 8.4 Entaschung des Feuerraums Aufstellung des Pellet-Kaminofens und 8.5 Pelletbehälter reinigen Anschluss an den Schornstein 8.6 Reinigung der Rauchgaszüge und der Die Funktionsmerkmale des Pellet- Rauchrohre Kaminofens... -
Seite 3: Beschreibung
Herzlichen Glückwunsch! Sie sind Besitzer eines kühle, längere Zeit ungeheizte Räume rasch erwär- HAAS + SOHN Pellet-Kaminofens, eines Qualitäts- men. Die kühlere Raumluft tritt im unteren Bereich der produktes. Bitte lesen Sie diese Anleitung sorgfältig Verkleidung in den Ofen ein, wird erwärmt und strömt durch. -
Seite 4: Anschluss An Den Schornstein
Pellet-Kaminofen darf erst nach fach- gerechtem Anschluss an den Kamin mit dem Ständer zum Trocknen von Kleidungsstücken oder Stromnetz verbunden werden. dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden – Brandgefahr! Der Pelletofen darf nicht im Freien aufgestellt ... - Seite 5 Bodenschutz: Rauchgasaustritt entstehen kann, müssen sämtliche Der Fußboden ist vor Strahlungswärme aus dem Rauchgasleitungen bis zum Kamineintritt gasdicht Bereich der Sichtscheibe (Feuerraumtür) zu schützen. ausgeführt werden. Es ist auch unbedingt darauf zu Außerdem ist es aus praktischen Gesichtspunkten bei achten, dass das Rauchrohr nicht in den freien Quer- der Reinigung empfehlenswert, Ihren Pellet-Kaminofen schnitt des Schornsteines hineinragt.
-
Seite 6: Die Funktionsmerkmale Des Pellet-Kaminofens
Leitung sollte einen Mindestdurchmesser von 5 cm Raumtemperatur ausgelegt. Die Wärmeerzeugung im haben (je mehr desto besser). Führt die Leitung ins Ofen richtet sich daher automatisch nach der vom Freie, muss sie mit einer 90°-Biegung nach unten oder Bediener eingestellten, gewünschten Raumtemperatur mit einem Windschutz enden (siehe Abbildung 4). -
Seite 7: Brennertest
Taktbetrieb über die Pelletrutsche in die Brennerschale Saugzuggebläse und Förderschnecke stehen still, die befördert. Zündung ist ausgeschaltet, das Gerät befindet sich in „Warteposition“. Während des Betriebszustandes „Heizbetrieb“ wird die Bevor der Ofen vom Betriebszustand „Standby“ wieder Flammen- bzw. Brennraumtemperatur knapp über der in den Betriebszustand „Startphase“... -
Seite 8: Abschalten - Betriebszustand Aus
Abschalten – Betriebszustand AUS 5.8. 6. Tastenbeschreibung an der Bedieneinheit Vorgangsweise: An der Bedieneinheit linke Taste drücken, bis die Informationsseite erscheint. Rechte Taste (Menü) drücken, dann mit den beiden 6.1. Bedieneinheit mittleren Tasten den Cursor auf Betriebsart stellen – Das Display ist, wie in der Abbildung ersichtlich, in fünf rechte Taste (Wählen) drücken –... -
Seite 9: Informationsseiten
Funktion der Tasten: Links: Anzeige der Infoseite 1 6.2. Informationsseiten Mitte oben: Auswahl nach oben Mitte unten: Auswahl nach unten 6.2.1 Infoseite 1 (Standardseite) Rechts: Speichern des gewählten Diese Seite wird immer nach dem Einschalten Betriebszustandes angezeigt. I n f o r m a t i o n 6.2.4 Einstellen der Uhrzeit und des Datums B e t r i e b a r t : A u t o... -
Seite 10: Störungsseite
Im Hauptmenü den Courser auf „Heizkurve“ stellen 6.2.7 Störungsseite Rechte Taste „Wählen“ drücken. F e h l e r s e i t e Den Wert mit den beiden mittleren Tasten verstellen Dann die rechte Taste „Speichern“ drücken. T h e r m o f ü h l e r A b g a s Möchten Sie diese Menüseite verlassen ohne zu U n t e r b r e c h u n g speichern, dann drücken Sie die linke Taste „Zurück“. -
Seite 11: Erste Inbetriebnahme Ihres Pellet-Kaminofens
Dieser Brennstoff ist normiert: könnte durch den Transport bzw. die Aufstellung des Kaminofens aus ihrer Lage gerutscht sein). DINplus, ÖNorm M 7135, ENplus-A1. Kontrollieren Sie, ob sich der Brenntopf passgenau in der Halterung befindet. Verschließen Sie die Feuerraumtür. Holzpellet in guter Qualität erkennt man optisch an: ... -
Seite 12: Einstellung Der Raum-Solltemperatur In
Im Programmierfenster die rechte Taste dieser Betriebsart kann Betreiber gewünschte Raum-Solltemperatur (zwischen 10 °C (Ändern) drücken Jetzt ist die Programmierung aktiviert – mit der und 30 °C) mittels der vier Bedientasten an der Bedieneinheit eingestellt werden. rechten Taste (Pfeil) das zu ändernde Feld auswählen Der Ofen erwärmt den Raum jeweils auf die ... -
Seite 13: Programmierbeispiel Für Den
Nach der vollständigen Programmierung des Wir empfehlen daher, spätestens nach 1000 Wochentages kann durch Drücken der linken kg Pellet auch die Rauchgaszüge (siehe Abb. Taste Zurück) das Programmierungsfenster 8 a+d) zu kontrollieren bzw. zu reinigen. für diesen Wochentag gespeichert verlassen werden. -
Seite 14: Entaschung Des Feuerraums
Die Reinigung des Brenntopfs darf nur bei Kaminofens im abgekühlten Zustand und in der abgekühltem Ofen in der Betriebsart „AUS“ Betriebsart AUS befinden. erfolgen, ansonsten besteht Verbrennungsgefahr! Vorgangsweise: Dafür muss der Brennertopf aus dem Ofen entfernt Linke Taste an der Bedieneinheit so oft drücken, bis die Informationsseite erscheint –... -
Seite 15: Reinigung Der Rauchgaszüge Und Der Rauchrohre
8.6 Reinigung der Rauchgaszüge und der Rauchrohre Normalerweise genügt es, wenn die Rauchgaszüge und die Rauchrohre einmal jährlich gesäubert werden. Rücken Sie zuerst den Ofen von der Wand, sodass hinten genügend Arbeitsraum entsteht. Reinigen Abgaszüge gehen Sie wie folgt vor: Durch anheben die Zugumlenkung (1) aus der Führung... -
Seite 16: Beschreibung Der Bauteile
9. Beschreibung der Bauteile 9.3 Brennertopf mit Brennerkeil: Der Brennertopf besteht aus hochwertigem Edelstahl 9.1 Vorratsbehälter (Pellettank) Durch die spezielle Konstruktion des Brennertopfes Im Vorratsbehälter können, je nach Modell, bis zu 32 wird eine saubere und äußert effiziente Verbrennung kg Holzpellet gelagert werden. Diese Menge er- der Holzpellet garantiert. -
Seite 17: Steuerung
elektrischen Sicherungen Pellet- Kaminofens sind in der Steuerung eingebaut. Zum Austausch dieser Sicherungen muss die linke Seitenwand entfernt werden. Abbildung 12: elektrische Bauteile 1 = Pellettank 2 = Flammentemperaturfühler 3 = Schneckenmotor 4 = Temperaturfühler unten 5 = Zündung 6 = Steuerung 7 = Pufferbatterie Abbildung 14: 1. -
Seite 18: Hintergrundbeleuchtung
Zwischen den Betriebsarten „Heizen“ und 9.8 Flammen- bzw. Brennraumtemperaturfühler „Auto“ wählen (Thermofühler-Brennraum) „Auto“ Betriebsmodus „Heizbetrieb“ wird Betriebsart Wochenprogramm mit der gewünschten Flammentemperatur gemessen. Raum-Solltemperatur Die gemessene Flammentemperatur ist Indikator für dazugehörigen Ein- und Ausschaltzeiten den Energiegehalt, der sich in der Brennerschale programmieren befindet und somit Basis für jene Luftmenge, die für ... -
Seite 19: Stb - Sicherheitstemperaturbegrenzer
1 = Feuerraum Auskleidung links 2 = Feuerraum Auskleidung hinten 3 = Feuerraum Auskleidung rechts 4 = Flammentemperaturfühler 5 = Temperaturfühler unten 6 = Brennertopf 7 = Brennerkeil 8 = Fallrohr Pellet 9 = Türkontaktschalter 9.13 Rauchrohranschluss Der Durchmesser des Rauchrohrstutzens beträgt 80 mm. -
Seite 20: Technische Daten
10. Technische Daten Pelletto 418.08 Pelletto 433.08 Pallazzo 518.08 1,8 – 8,1 kW 1,8 – 8,1 kW 1,8 – 8,1 kW Wärmeleistungsbereich: Nennwärmeleistung 8,0 kW 8,0 kW 8,0 kW 986 mm 1177 mm 1001 mm Höhe: 525 mm 525 mm... - Seite 21 Abbildung 20: Abmessungen Pelletto 433.08 Abbildung 21: Abmessungen Pallazza 518.08...
-
Seite 22: Störungen, Ursachen, Behebung
11. Störungen, Ursachen, Behebung Einfache Betriebsstörungen können Sie mit dem nachfolgenden Ratgeber selbst beheben. Für weitere Auskünfte wenden Sie sich an Ihren Fachhändler. Achtung! Alle Geräte sind mit einer Vielzahl an Sicherheitseinrichtungen ausgestattet. Sollte eine Störung auftreten, wird Ihnen diese am Display angezeigt. Bei einer Störung den Netzstecker nicht ziehen, damit die internen Sicherheitsfunktionen immer vollständig ablaufen können. - Seite 23 Die Schnecke dreht sich nicht, ist Behebung: verklemmt, der Schneckenmotor ist Türe schließen defekt oder das Fallrohr hat keinen freien Einstellblech an der Unterseite der Türe Durchgang in die richtige Position bringen, so dass Die notwendige Verbrennungsluft kann der Schalter bei geschlossener Türe dem Ofen nicht zugeführt werden z.B.
- Seite 24 Saugzuggebläse kann Solldrehzahl Ursache: nicht erreichen (15) Brenner verschmutzt, Pellets haben einen zu geringen Heizwert. Ursache: Behebung: Das Saugzuggebläse läuft nicht mit Brenner reinigen, eventuell Pelletsorte der richtigen Drehzahl wechseln Folgende Ursachen können dazu führen: Saugzuggebläse defekt Flammentemperatur TFL max unten ...
- Seite 25 Dieses Zurücksetzen des Betriebsstundenzähler erfolgt auch dann, wenn die Reinigung des Behebung: Verbindungsleitung zwischen Brennraumes Erreichen Betriebsstunden durchgeführt wird, vorausgesetzt, Bedieneinheit und Zentraleinheit der Ofen befindet sich bei der Reinigung im überprüfen Betriebszustand „Aus“ und die Türe ist länger als ...
-
Seite 26: Allgemeine Störungen Störung
11.2 Allgemeine Störungen Störung: Ursache: Behebung: Kaminofen startet 1. Die eingestellte Raum-Soll- Solltemperatur erhöhen. nicht temperatur ist niederer als die momentane Raumtemperatur (Isttemperatur); auf der Anzeige erscheint das Symbol "STANDBY" 2. Vorratsbehälter ist leer Vorratsbehälter nachfüllen. 3. Im Kaminsystem herrscht Ev. -
Seite 27: Typenschild: Symbolbild
1. Stromausfall Raum lüften 2. Rauchrohre oder Schornstein Rauchrohre oder Schornstein (Kamin) (Kamin) stark verschmutzt reinigen 12. Typenschild: Symbolbild HAAS + SOHN OFENTECHNIK GMBH Urstein Nord 67, A-5412 Puch Pellet-Kaminofen Pelletto 418.08 Typenbezeichnung: 2,0 - 8,0 kW Wärmeleistungsbereich: 8,0 kW Nennwärmeleistung... - Seite 28 HAAS + SOHN OFENTECHNIK GMBH Urstein Nord 67, A-5412 Puch Pellet-Kaminofen Pallazza 518.08 Typenbezeichnung: 2,0 - 8,0 kW Wärmeleistungsbereich: 8,0 kW Nennwärmeleistung Zugelassener Brennstoff: Holzpellets Ø 6mm (DIN 51731, ÖNorm M 7135, EN14961-2), Bauart: EN 14785 Registrier Nr. RRF-85 11 2648 Prüfstellenkennziffer: 1625...
- Seite 29 Abbildungen 22: Ersatzteile 418.08/433.08 Abbildungen 23: Ersatzteile 518.08...
-
Seite 30: Ersatzteilliste
13. Ersatzteilliste 418.08 418.08- C 433.08 518.08 Frontplatte gussgrau 0561008046120 0561008046120 Frontplatte anthrazit 0561008006120 0561008006120 0543208006120 0551708016200 Feuerraumtüre komplett gussgrau 0561008045300 0561008045300 0561008045300 Feuerraumtüre komplett anthrazit 0561008005300 0561008005300 0561008005300 Feuerraumtüre komplett schwarz 0551708005300 Türscharnier 0561008005400 0561008005400 0561008005400 0561008005400 Glasscheibe 0561008005301 0561008005301 0561008005301 0561008005301... -
Seite 31: Schaltplan
14. Schaltplan... -
Seite 32: Bezeichnung Kabelbaum
Nr.: Bezeichnung Kabelbaum Netzstecker/ Netzfilter Elektrische Zündung Schneckenmotor Saugzug 35/36 Abgastemperaturfühler 37/38 Flammentemperaturfühler 39/40 Raumtemperaturfühler 41/42 Flammentemperaturfühler unten 43/44 Türkontaktschalter 48-50 Drehzahl Abgasgebläse Sicherung T 3,15A Zündung, Saugzuggebläse, Schneckenmotor Sicherung T 3,15A Reserve Sicherung T 0,315A Bedieneinheit... -
Seite 33: Gewährleistung
Veränderungen an der Feuerstätte oder Abgasleitung (Ofenrohr und Schornstein), Allgemeines Verwendung ungeeigneter Brennstoffe, HAAS + SOHN leistet dem Erwerber Gewähr im falsche Bedienung; Überlastung der Geräte Rahmen der gesetzlichen Bestimmungen. Die (siehe Bedienungsanleitung des Herstellers), zweijährige Gewährleistungsfrist beginnt mit dem Verschleiß... - Seite 34 Für Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen behalten wir uns vor. Unser Lieferprogramm: Ölöfen Kaminöfen Pelletöfen Kachel- und Dauerbrandöfen für Holz und Kohle Dauerbrand- und Beistellherde für Holz, Kohle und Öl Kamineinsätze für Holz Zubehör für Ofen und Kamin Zubehör für zentrale Ölversorgung Luftbefeuchter HAAS+SOHN...
