Wir bitten Sie nachfolgende Hinweise zu beachten:
Qualität von Holzpellet:
Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom
gleichen Lieferanten können unterschiedliche Qualitäten bedeuten. Die Normen für Holzpellet werden immer
strenger, dennoch: Holz bleibt Holz und hat in Bezug auf Asche und Schlacke seine Eigenheiten.
Ihr HAAS+SOHN Kaminofen
Reinigungsbedarf:
Sobald Sie Asche- und Schlackeablagerungen im kalten Brenntopf feststellen, muss dieser gereinigt werden.
Siehe Betriebsanleitung! Wird dies nicht gemacht, wird die Schlacke immer mehr und mehr. Das Gerät kann
dadurch nicht mehr richtig zünden. Pellet können sich im Brenntopf aufstapeln. Im Extremfall kann dies dann bis
in die Pelletrutsche zurückreichen. Ein Rückbrand im Pelletbehälter und ein Schwelbrand im Pellettank wäre eine
mögliche Folge. Dies zerstört Ihr Gerät und ist nicht durch die Gewährleistung gedeckt.
Für maximale Lebensdauer:
Lassen Sie die Inbetriebnahme durch Ihren geschulten Ofenlieferanten durchführen.
Befolgen Sie die tägliche Kontrolle wie beschrieben und verstärkt, wenn Sie neue Pelletlieferungen
bekommen haben, oder das Gerät nach dem Sommer wieder in Betrieb genommen wird.
Lesen Sie die Betriebsanleitung aufmerksam und vollständig durch und bewahren Sie diese auf.
Raum für Typen- und Herstellnummer:
Typennummer:
Herstellnummer:
Aufstellungs- und Bedienungsanleitung
!
Wichtige Herstellerinformation
Art. Nr. 0544108009001

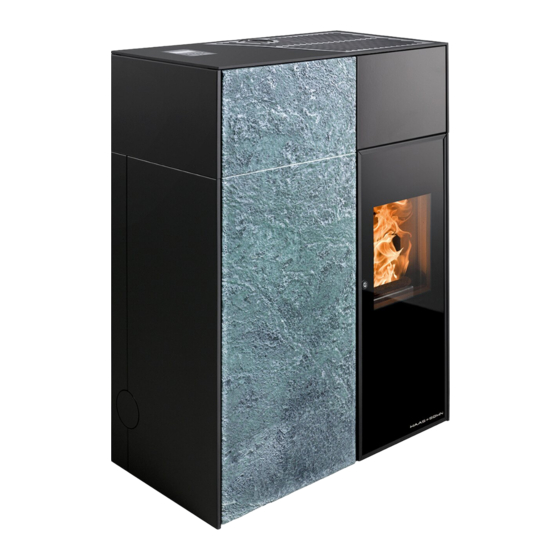

Catania / Lucca-Kaminofen
441.08 / 440.08
!
V13 C11
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HAAS + SOHN Lucca
Inhaltszusammenfassung für HAAS + SOHN Lucca
- Seite 1 Art. Nr. 0544108009001 V13 C11 Catania / Lucca-Kaminofen 441.08 / 440.08 Aufstellungs- und Bedienungsanleitung Wichtige Herstellerinformation Wir bitten Sie nachfolgende Hinweise zu beachten: Qualität von Holzpellet: Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom gleichen Lieferanten können unterschiedliche Qualitäten bedeuten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Reinigungs- und Wartungsarbeiten Beschreibung 8.1. Reinigen der Oberfläche Allgemeine Hinweise, Sicherheitshinweise 8.2. Reinigen der Glasscheibe Aufstellung des Pellet-Kaminofens und 8.3. Reinigung des Brenntopfs Anschluss an den Schornstein 8.4. Entaschung des Feuerraums Die Funktionsmerkmale des Pellet-Ofens 8.5. Pelletbehälter reinigen Betriebszustände des Pellet-Kaminofens: 8.6. -
Seite 3: Beschreibung
Herzlichen Glückwunsch! Sie sind Besitzer eines oben im Bereich der Lamellen wieder aus. Der Anteil HAAS + SOHN Pellet-Kaminofens, eines Qualitäts- an Strahlungswärme ergibt sich durch Wärmeab- produktes. Bitte lesen Sie diese Anleitung sorgfältig strahlung Bereich Sichtfensters durch. werden darin über... -
Seite 4: Anschluss An Den Schornstein
Ständer zum Trocknen von Kleidungsstücken oder Achtung! Der Pellet-Kaminofen darf bei dgl. müssen in ausreichendem Abstand vom raumluftabhängigem Betrieb nicht gemeinsam Heizgerät aufgestellt werden – Brandgefahr! Wohnungsbe- Entlüftungsanlagen betrieben werden. Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im ... - Seite 5 Bodenschutz: schnitt des Schornsteines hineinragt. Zur Einführung in Der Fußboden ist vor Strahlungswärme aus dem den Schornstein wird die Verwendung eines Wand- Bereich der Sichtscheibe (Feuerraumtür) zu schützen. futters empfohlen (siehe Abbildung 3). Außerdem ist es aus praktischen Gesichtspunkten bei Bei längerer Abgasrohrführung müssen waagrechte der Reinigung empfehlenswert, Ihren Pellet-Kaminofen Strecken und Verengungen vermieden und sollten...
-
Seite 6: Die Funktionsmerkmale Des Pellet-Ofens
5. Betriebszustände des Pellet-Kaminofens: Die Funktion des Pellet-Kaminofens ist durch acht Betriebszustände gekennzeichnet: Startphase beginnt, wenn aktuelle Raumtemperatur die eingestellte Solltemperatur um 1°C unterschreitet und der Ofen auf eine Temperatur von unter 70 C° abgekühlt ist. 5.1. Startphase In der „Startphase“ wird die Brennerschale mit einer genau definierten Menge an Brennstoff gefüllt und diese Brennstoffmenge wird mittels eines Glühzünders gezündet. -
Seite 7: Brennertest
Während des Betriebszustandes „Heizbetrieb“ wird die Erst wenn beide Startbedingungen erfüllt sind, schaltet das Gerät vom Betriebszustand „Standby“ wieder in Drehzahl Saugzuggebläses mittels den Betriebszustand „Startphase“. Drehzahlrückführung überwacht und ein ständiger Vergleich zwischen Soll- Ist-Drehzahl durchgeführt. Achtung! Bei einer größeren Abweichung der Ist-Drehzahl Gerät startet „Standby-Betrieb“... -
Seite 8: Abschalten - Betriebszustand Aus
Bedieneinheit quittiert wurde und die gewünschte 5.8. Abschalten – Betriebszustand AUS Betriebsart wieder eingestellt wurde. Vorgangsweise: An der Bedieneinheit linke Taste drücken, bis die 6. Tastenbeschreibung an der Bedieneinheit Informationsseite erscheint. Rechte Taste (Menü) drücken, dann mit den beiden mittleren Tasten den Cursor auf Betriebsart stellen – rechte Taste (Wählen) drücken –... -
Seite 9: Informationsseiten
Funktion der Tasten: Links: Anzeige der Infoseite 1 6.2. Informationsseiten Mitte oben: Auswahl nach oben Mitte unten: Auswahl nach unten 6.2..1 Infoseite 1 (Standardseite) Rechts: Speichern des gewählten Diese Seite wird immer nach dem Einschalten Betriebszustandes angezeigt. Information 6.2..4 Einstellen der Uhrzeit und des Datums Betriebart: Auto Information... -
Seite 10: Störungsseite
6.2..7 Störungsseite Der Wert der Heizkurve wird wie folgt eingestellt: Im Hauptmenü den Courser auf „Heizkurve“ stellen Fehlerseite Rechte Taste „Wählen“ drücken. Thermofühler Abgas Den Wert mit den beiden mittleren Tasten verstellen Dann die rechte Taste „Speichern“ drücken. Unterbrechung Möchten Sie diese Menüseite verlassen ohne zu speichern, dann drücken Sie die linke Taste „Zurück“. -
Seite 11: Erste Inbetriebnahme Ihres Pellet-Kaminofens
Dieser Brennstoff ist normiert: Überprüfen bitte, Feuerraum- auskleidung in ihrer Verankerung liegt (Diese DINplus, ÖNorm M 7135, ENplus-A1. könnte durch den Transport bzw. die Aufstellung des Kaminofens aus ihrer Lage gerutscht sein). Kontrollieren Sie, ob sich der Brenntopf passgenau Holzpellet in guter Qualität erkennt man optisch an: in der Halterung befindet. -
Seite 12: Betriebsart „Heizen
7.3..1 Betriebsart „Heizen“ Im Hauptmenü mit den beiden mittleren Tasten den Cursor auf Datum / Uhrzeit stellen Die Tasten an der Bedieneinheit sind in Kapitel 6 Rechte Taste (Wählen) drücken erläutert. Jetzt erscheint das Programmierfenster für das dieser Betriebsart kann... -
Seite 13: Programmierbeispiel Für Den Wochentag „Montag
In der vierten Spalte wird jenem Zeitraum, der 2 - 3fache. Eine geringere Heizleistung und eine zwischen der jeweiligen Ein- und Ausschaltzeit erhöhte Gebläsedrehzahl sind die Folge. liegt, die gewünschte Raum-Solltemperatur zugeordnet. Wir empfehlen daher, spätestens nach 1000 Nach der vollständigen Programmierung des kg Pellet auch die Rauchgaszüge (siehe Abb. -
Seite 14: Entaschung Des Feuerraums
Die Reinigung des Brenntopfs darf nur bei 8.4. Entaschung des Feuerraums abgekühltem Ofen in der Betriebsart „AUS“ erfolgen, ansonsten besteht Verbrennungsgefahr! Zum gründlichen Säubern der Asche aus dem Dafür muss der Brennertopf aus dem Ofen entfernt Brennertopf und dem Brennraum muss sich der Pellet- werden. -
Seite 15: Reinigung Der Rauchgaszüge Und Der Rauchrohre
8.6. Reinigung der Rauchgaszüge und der 8.7. Reinigung des Saugzuggehäuses- und Rauchrohre Ventilators Normalerweise genügt es, wenn die Rauchgaszüge Dieses Gehäuse wird zum Reinigen durch Öffnen der und die Rauchrohre einmal jährlich gesäubert werden. in Abbildung 9 gezeigten 4 Muttern zugänglich (siehe Rücken Sie zuerst den Ofen von der Wand, sodass Pfeile). -
Seite 16: Brennertopf Mit Brennerkeil
Startphase in den Heizbetrieb überzuleiten. Die durchschnittliche Glühdauer der Zündung beträgt 10 bis 12 Minuten (ist abhängig von der Pelletqualität). Die Startphase ist mit einer maximalen Zeit von 21 Minuten begrenzt und somit ist auch die maximale Glühdauer der Zündung mit 21 Minuten begrenzt. Je nach Brennstoffqualität sollte die Flammenbildung zwischen 6 Minuten und 10 Minuten erfolgen. -
Seite 17: Steuerung
Betriebsart „Auto“ 9.5. Steuerung Wochenprogramm mit der gewünschten Mikroprozessor-Steuerung gewährleistet Raum-Solltemperatur sicheren und automatischen Betrieb des Pellet- dazugehörigen Ein- und Ausschaltzeiten Kaminofens. Steuerung regelt programmieren Zusammenspiel der Komponenten wie z. B. Die jeweilige Betriebsart und den jeweiligen Saugzuggebläse, Schneckenmotor Flammen- Betriebszustand, in dem sich das Gerät... -
Seite 18: (Thermofühler-Brennraum)
9.8. Flammen- bzw. Brennraumtemperaturfühler (Thermofühler-Brennraum) Betriebsmodus „Heizbetrieb“ wird Flammentemperatur gemessen. Die gemessene Flammentemperatur ist Indikator für den Energiegehalt, der sich in der Brennerschale befindet und somit Basis für jene Luftmenge, die für Verbrennung Brennerschale befindlichen Energiegehaltes notwendig ist. Dabei wird in Verbindung mit der Prozessor- Geregelten Steuerung die IST- mit der SOLL- Flammentemperatur verglichen und entsprechend der für die Verbrennung des Energiegehaltes, der... -
Seite 19: Optionen
10. Option GSM Modul 10.2. Montageanleitung GSM Modul Als optionale Ausstattung kann eine Fern- Bedienung mittels Modul verwendet werden. Das zukunftsorientierte Modul (als Zubehör) mittels Mobiltelefon benötigt nur eine zweite SIM- Karte. Ein Festnetzanschluss ist dafür nicht notwendig. Abbildung 18: Anschlüsse GSM Modul Damit haben Sie die Möglichkeit von: 1 = Anschluss Datenkabel ... -
Seite 20: Inbetriebnahme Gsm Modul
10.3..4 Starten des Pelletofens mittels Handy 10.3. Inbetriebnahme GSM Modul 10.3..1 Vorbereiten der SIM Karte für den Übersicht über die GSM Befehle (ob die Betrieb mit dem GSM Modul einzelnen Zeichen in Groß- oder Kleinschreibung Vor dem Einlegen der SIM-Karte muss unbedingt eingegeben werden ist egal): der Sicherheitscode (PIN-Code-Abfrage) für die •... -
Seite 21: Technische Daten
Sicherung der Elektronik: (F3) T 0,315 A, 250 V T 0,315 A, 250 V Sicherung der Zündung, des Schneckenmotors, Saugzug, (F1,) (F2 Reserve) T 3,12 A, 250 V T 3,12 A, 250 V Abbildung 21: Abmessungen Catania 441.08 + Lucca 440.08... -
Seite 22: Störungen, Ursachen, Behebung
12. Störungen, Ursachen, Behebung Einfache Betriebsstörungen können Sie mit dem nachfolgenden Ratgeber selbst beheben. Für weitere Auskünfte wenden Sie sich an Ihren Fachhändler. Achtung! Alle Geräte sind mit einer Vielzahl an Sicherheitseinrichtungen ausgestattet. Sollte eine Störung auftreten, wird Ihnen diese am Display angezeigt. Bei einer Störung den Netzstecker nicht ziehen, damit die internen Sicherheitsfunktionen immer vollständig ablaufen können. - Seite 23 5. Abschaltung Abgastemp. im Heizbetrieb zu 7. Abschaltung, Brennraumtüre offen (6) gering (21) oder (9) Ursache: Ursache: Die Mindesttemperatur im Betriebzustand Türe wird während des Betriebes für Heizbetrieb wurde unterschritten länger als 1 Minute geöffnet Einstellblech an der Unterseite der Türe Folgende Umstände können dazu führen: ist nicht in der richtigen Position ...
- Seite 24 13. Saugzuggebläse kann Solldrehzahl nicht 17. Sicherheitsabschalt. Toleranzabweichung erreichen (15) Flammentemperatur ( 26 ) Ursache: Ursache: Das Saugzuggebläse läuft nicht mit Brenner verschmutzt, Pellets haben der richtigen Drehzahl einen zu geringen Heizwert. Kontrolle ob Pellettank leer ist Folgende Ursachen können dazu führen: Behebung: ...
- Seite 25 „Brennraum reinigen“ verantwortlich ist, 24. Fehler – Datenübertragung IO19 ( D6 ) automatisch wieder auf Null zurückgesetzt. Kabel prüfen (6002) Dieses Zurücksetzen des Betriebsstundenzähler Ursache: erfolgt auch dann, wenn die Reinigung des Keine Verbindung zwischen Brennraumes Erreichen Bedieneinheit und Zentraleinheit Betriebsstunden durchgeführt wird, vorausgesetzt, ...
-
Seite 26: Allgemeine Störungen
12.2. Allgemeine Störungen Störung: Ursache: Behebung: Kaminofen startet 1. Die eingestellte Raum-Soll- Solltemperatur erhöhen. nicht temperatur ist niederer als die momentane Raumtemperatur (Isttemperatur); auf der Anzeige erscheint das Symbol "STANDBY" 2. Vorratsbehälter ist leer Vorratsbehälter nachfüllen. 3. Im Kaminsystem herrscht Ev. - Seite 27 Feuer erlischt 1. Vorratsbehälter ist leer Vorratsbehälter nachfüllen 2. Die Verbrennungsluftzufuhr Brenner reinigen im Brenntopf ist durch Asche- ablagerungen blockiert 3. Pelletbehälter enthält zu viel Pelletbehälter entleeren und Förder- Staub schneckenkanal mit Staubsauger reinigen 4. Förderschnecke klemmt Pelletbehälter entleeren und Förder- schneckenkanal mit Staubsauger reinigen, sonst Servicetechniker beordern 5.
-
Seite 28: Typenschild Symbolbild
13. Typenschild Symbolbild HAAS + SOHN OFENTECHNIK GMBH Urstein Nord 67, A-5412 Puch Pellet-Kaminofen 441.08-ST Typenbezeichnung: Catania RLU Variante: 1,8 - 8,2 kW Wärmeleistungsbereich: 8,0 kW Nennwärmeleistung Zugelassener Brennstoff: Holzpellets Ø 6mm (DINplus, ÖNorm M 7135, ENplus-A1), Prüfstellenkennziffer: 1625 Registrier Nr. - Seite 29 Abbildungen 22: Ersatzteile 440.08 - 441.08...
-
Seite 30: Ersatzteilliste
14. Ersatzteilliste 440.08-ST 441.08-ST 441.08-ST Feuerraumtüre kpl.schwarz 0544008005300 0544008005300 0544008005300 Türscharnier 0544008005274 0544008005274 0544008005274 Glasscheibe Front 0544008005301 0544008005301 0544008005301 Glasscheibe Innen 0544008005302 0544008005302 0544008005302 Dichtschnur Glasscheibe 10x2 0040210040005 0040210040005 0040210040005 Dichtschnur Feuerraumtür 8 0040080800005 0040080800005 0040080800005 Tankdeckel schwarz 0544008006124 0544008006124 0544008006124 Deckel rechts emailliert 0544008006125... -
Seite 31: Schaltplan
15. Schaltplan... -
Seite 32: Bezeichnung Kabelbaum
Nr.: Bezeichnung Kabelbaum Netzstecker/ Netzfilter Elektrische Zündung Schneckenmotor Saugzug 35/36 Abgastemperaturfühler 37/38 Flammentemperaturfühler oben 39/40 Raumtemperaturfühler 41/42 Flammentemperaturfühler unten 43/44 Türkontaktschalter 48-50 Drehzahl Saugzuggebläse Sicherung T 3,15A Zündung, Saugzuggebläse, Schneckenmotor Sicherung T 3,15A Reserve Sicherung T 0,315A Bedieneinheit... -
Seite 33: Gewährleistung
Veränderungen an der Feuerstätte Allgemeines oder Abgasleitung (Ofenrohr und Schornstein), HAAS + SOHN leistet dem Erwerber Gewähr im Rahmen der gesetzlichen Bestimmungen. Die Verwendung ungeeigneter Brennstoffe, zweijährige Gewährleistungsfrist beginnt mit dem falsche Bedienung; Überlastung der Geräte Zeitpunkt der tatsächlichen Übergabe zu laufen. - Seite 34 Für Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen behalten wir uns vor. Unser Lieferprogramm: Ölöfen Kaminöfen Pelletöfen Kachel- und Dauerbrandöfen für Holz und Kohle Dauerbrand- und Beistellherde für Holz, Kohle und Öl Kamineinsätze für Holz Zubehör für Ofen und Kamin Zubehör für zentrale Ölversorgung Luftbefeuchter HAAS+SOHN...
