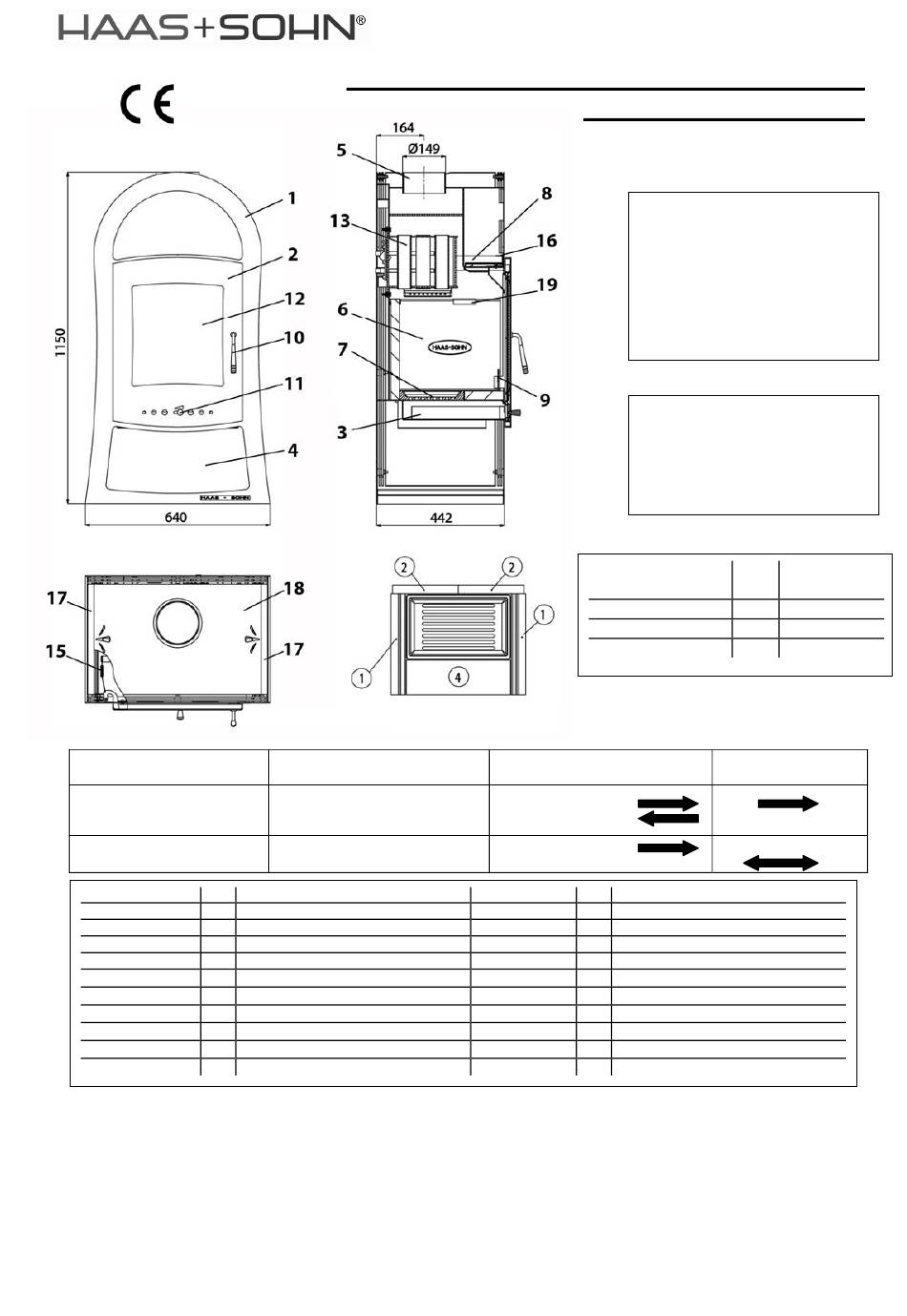

HAAS + SOHN 368.19-WT Geräteblatt

Brennstoffe
Scheitholz, Holzbriketts:
Braunkohlebriketts:
ET. Nr. Pos.
1 - Ofenkörper
0426817005300 2 - Feuerraumtür silber
0432115106600 3 - Aschekasten
4 - Holzlagerfach
5 - Rauchrohranschluß
0426817105500 6 - Vermiculite
0020100100005 7 - Rost
0426817106002 8 - Wärmefacheinlegeplatte
0426817106001 9 - Stehrost 370x70
0426817005000 10 - Türgriff
L
Der Anschluss des Kaminofen Vestre 368.19-WT an die Heizungsanlage
sollte ausschließlich durch einen autorisierten Fachbetrieb erfolgen, so dass ein
technisch einwandfreier Betrieb gewährleistet ist.
Für die mängelfreie Montage ist die ausführende Firma, oder, bei Eigenmontage,
der Nutzer verantwortlich.

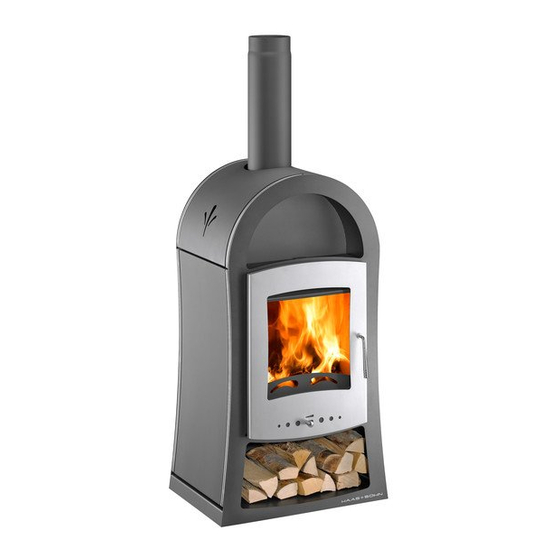

Geräteblatt Kaminofen Vestre 368.19-WT
Vermiculite
maximale
Brennstoffmenge
2 - 3 Scheite (ca. 2 - 2,5 kg)
bzw. 1 Holzbrikett (2 kg)
3 - 4 Briketts
ca.2 - 2,5 kg
Bezeichnung
Art. Nr.0436819000000
Artikelnr.
0050500500005
0050500510005
0050500520005
Primärluftregler (11)
(Luftstrom durch den Rost)
10 Minuten lang: offen
danach geschlossen
offen
ET. Nr. Pos.
0082020040005 11 - Primärluftregler (Luftstrom durch Rost)
0473017105301 12 - Glasscheibe 380x340
0426827108000 13 - Wärmetauscher (WT)
0089000320005 15 - Feder Feuerraumtür
0426618105104 16 - Sekundärluftschieber
0426817105010 17 - Seitenwand anthrazit
0426817105009 18 - Haube anthrazit
0416315116501 19 - Steinehalterung
0040010100005 - Dichtung Türe 10mm
0040210040005 - Dichtung Glas 10x4mm
1
Art. Nr. 0436819009004,
Geeignete Brennstoffe:
Zur Verbrennung in Ihrem
Kaminofen sind folgende
Brennstoffe zugelassen (siehe
dazu auch Kapitel 5.1.):
trockenes, gut abgelagertes,
naturbelassenes Holz,
Holzbriketts nach DIN 51731;
Braunkohlebriketts 6" und 7".
Brennstoffmengen, Einstellung
der Verbrennungsluftregler,
Betriebsweise:
siehe Kapitel 5.4, 5.5 und 5.6 in
der Bedienungsanleitung sowie
Tabelle unten.
Stein Abmessung
Nr.
1 350x350x50
2 350x228x30
4 355x135x30
Sekundärluftregler
(16, oben)
halb offen
Bezeichnung
V08 I11
