Wir bitten Sie nachfolgende Hinweise zu beachten:
Qualität von Holzpellet:
Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom gleichen
Lieferanten können unterschiedliche Qualitäten bedeuten. Die Normen für Holzpellet werden immer strenger,
dennoch: Holz bleibt Holz und hat in Bezug auf Asche und Schlacke seine Eigenheiten.
Ihr HAAS+SOHN Kaminofen:
.
Reinigungsbedarf:
Sobald Sie Asche- und Schlackeablagerungen im kalten Brenntopf feststellen, muss dieser gereinigt werden. Siehe
Betriebsanleitung! Wird dies nicht gemacht, wird die Schlacke immer mehr und mehr. Das Gerät kann dadurch
nicht mehr richtig zünden. Pellet können sich im Brenntopf aufstapeln. Im Extremfall kann dies dann bis in die
Pelletrutsche zurückreichen. Ein Rückbrand im Pelletbehälter und ein Schwelbrand im Pellettank wäre eine
mögliche Folge. Dies zerstört Ihr Gerät und ist nicht durch die Gewährleistung gedeckt.
Für maximale Lebensdauer:
•
Lassen Sie die Inbetriebnahme durch Ihren geschulten Ofenlieferanten durchführen.
•
Befolgen Sie die tägliche Kontrolle wie beschrieben und verstärkt, wenn Sie neue Pelletlieferungen bekommen
haben, oder das Gerät nach dem Sommer wieder in Betrieb genommen wird.
•
Lesen Sie die Betriebsanleitung aufmerksam und vollständig durch und bewahren Sie diese auf.
Raum für Typen- und Herstellnummer:
Typennummer:
Herstellnummer:
Aufstellungs- und Bedienungsanleitung
!
Wichtige Herstellerinformation

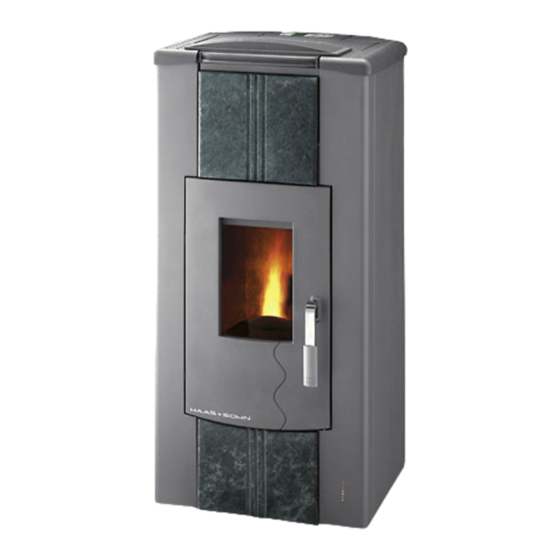

ECO Pellet-Kaminofen
302.08/302.06/309.06/302.07C
!
Art. Nr. 183598I
V07 L05
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HAAS + SOHN 302.06
Inhaltszusammenfassung für HAAS + SOHN 302.06
