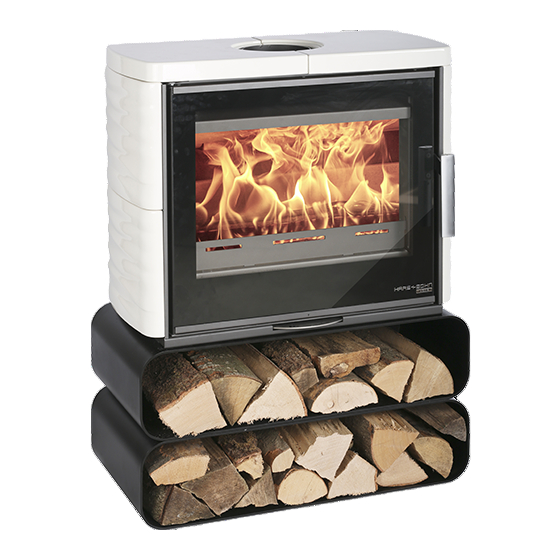

- Seite 1 Technische Dokumentation HILLINGTON/KENSINGTON/FULHAM WESTMINSTER easy 347.15–C HILLINGTON/KENSINGTON/FULHAM /WESTMINSTER easy 347.15–C Geräteblatt Kaminofen 0434715021400–...
-
Seite 2: Zeichenerklärung
Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Technische Daten ........................1 1.1. Geeignete Brennstoffe, Auflagemenge .................. 1 2. Technische Beschreibung......................2 2.1. HILLINGTON easy 347.15–C ....................2 2.2. KENSINGTON easy 347.15–C....................3 2.3. FULHAM easy 347.15–C......................4 2.4. WESTMINSTER easy 347.15–C..................... 5 3. Ersatzteilliste ..........................6 3.1. -
Seite 5: Technische Daten
1. Technische Daten Holzscheite Gesamtwärmeleistung 8,2 kW Nennwärmeleistung 8 kW Wirkungsgrad 80,1 % Mittlerer CO-Gehalt bezogen auf 13% O 977 mg/Nm 22,5 mg/Nm Mittlerer Staub-Gehalt bezogen auf 13% O Mittlerer NOx-Gehalt bezogen auf 13% O 98 mg/Nm Mittlerer OGC-Gehalt bezogen auf 13% O 61 mg/Nm Mittlerer CO-Gehalt bezogen auf 0% O 661 mg/MJ... -
Seite 6: Technische Beschreibung
2. Technische Beschreibung 2.1. HILLINGTON easy 347.15–C... -
Seite 7: Kensington Easy 347.15-C
2.2. KENSINGTON easy 347.15–C... -
Seite 8: Fulham Easy 347.15-C
2.3. FULHAM easy 347.15–C... -
Seite 9: Westminster Easy 347.15-C
2.4. WESTMINSTER easy 347.15–C... -
Seite 10: Ersatzteilliste
3. Ersatzteilliste 3.1. Explosionszeichnung des Modells... - Seite 11 Bezeichnung Position Stück Ersatzteilnummer Explosionszeichnung des Modells Feuerraumtür (komplett)/anthrazit 1 Stk. 0434715005300 Easycontrol — Set 1 Stk. 0434715015023 Türscharnier (komplett) 1 Stk. 0434715506114 Rauchrohrstutzen/anthrazit 1 Stk. 0434215006049 Dichtung Rauchrohrstutzen 2 Stk. 0429415005060 Rauchrohrstutzen Abdeckung Blech/anthrazit 1 Stk. 0429415007048 Außenluft - Rohrstutzen (Ø100) 1 Stk.
-
Seite 12: Sockel
3.2. Sockel Bezeichnung Position Stück Ersatzteilnummer HILLINGTON easy 347.15–C Sockel 1 Stk. 0434715025600 Sockel 1 Stk. 0434715035600 KENSINGTON easy 347.15–C Sockel 1 Stk. 0434715035600 FULHAM easy 347.15–C Sockel 2 Stk. 0434715025600 WESTMINSTER easy 347.15–C Sockel 1 Stk. 0434715025600... -
Seite 13: Detail A1
3.3. Detail A1 Bezeichnung Position Stück Ersatzteilnummer Detail A1 Griff Feuerraumtür (komplett) A1.1. 1 Stk. 0434715006320 Verbindungsmaterial des Griffs - Set A1.2. 1 Stk. 0434715005012 A1.3. Türverschlussleiste - Set/anthrazit 1 Stk. 0434715005325 A1.4. Glashalter oben - Set/anthrazit 1 Stk. 0434715005311 A1.5. -
Seite 14: Umbau Des Rauchrohrstutzens
4. Umbau des Rauchrohrstutzens...
