Wir bitten Sie nachfolgende Hinweise zu beachten:
Qualität von Holzpellet:
Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom
gleichen Lieferanten können unterschiedliche Qualitäten bedeuten. Die Normen für Holzpellet werden immer
strenger, dennoch: Holz bleibt Holz und hat in Bezug auf Asche und Schlacke seine Eigenheiten. Dieser
Brennstoff ist normiert: DINplus, ÖNorm M 7135, ENplus-A1.
Reinigungsbedarf:
Sobald Sie Asche- und Schlackeablagerungen im kalten Brenntopf feststellen, muss dieser gereinigt werden.
Siehe Betriebsanleitung! Wird dies nicht gemacht, wird die Schlacke immer mehr und mehr. Das Gerät kann
dadurch nicht mehr richtig zünden. Pellet können sich im Brenntopf aufstapeln. Im Extremfall kann dies dann bis
in die Pelletrutsche zurückreichen. Ein Rückbrand im Pelletbehälter und ein Schwelbrand im Pellettank wäre eine
mögliche Folge. Dies zerstört Ihr Gerät und ist nicht durch die Gewährleistung gedeckt.
Für maximale Lebensdauer:
Lassen Sie die Inbetriebnahme durch Ihren geschulten Ofenlieferanten durchführen.
Befolgen Sie die tägliche Kontrolle wie beschrieben und verstärkt, wenn Sie neue Pelletlieferungen
bekommen haben, oder das Gerät nach dem Sommer wieder in Betrieb genommen wird.
Lesen Sie die Betriebsanleitung aufmerksam und vollständig durch und bewahren Sie diese auf.
Typenschild:
Aufstellungs- und Bedienungsanleitung
!
Wichtige Herstellerinformation
Art. Nr. 0571307001400
V14 E15

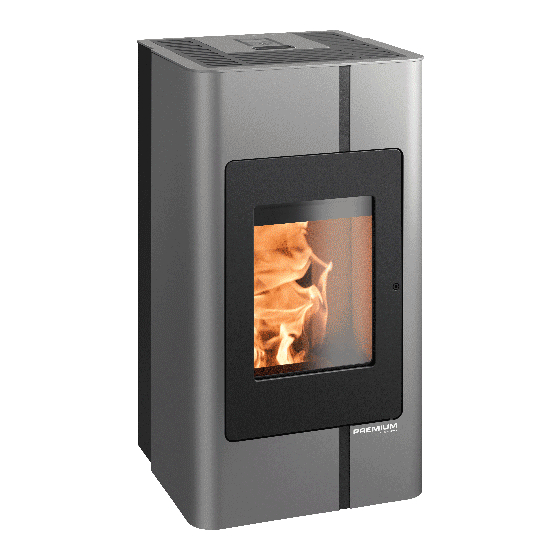

Pellet - Kaminofen
HSP 2.17
!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HAAS + SOHN HSP 2.17
Inhaltszusammenfassung für HAAS + SOHN HSP 2.17
- Seite 1 Art. Nr. 0571307001400 V14 E15 Pellet - Kaminofen HSP 2.17 Aufstellungs- und Bedienungsanleitung Wichtige Herstellerinformation Wir bitten Sie nachfolgende Hinweise zu beachten: Qualität von Holzpellet: Je nach Hersteller gibt es helle, dunkle, kürzere oder längere Pellet. Auch verschiedene Lieferungen vom gleichen Lieferanten können unterschiedliche Qualitäten bedeuten.
-
Seite 2: Inhaltsverzeichnis
Steuerung Inhaltsverzeichnis Bedieneinheit 9.6.1 Hintergrundbeleuchtung 9.6.2 Aktivierung der Hintergrundbeleuchtung Beschreibung Saugzuggebläse mit Drehzahlrückführung 2.Allgemeine Hinweise, Sicherheitshinweise Flammen- bzw. Brennraumtemperaturfühler Aufstellung des Pellet-Kaminofens und (Thermofühler-Brennraum) Anschluss an den Schornstein Thermofühler Abgas 4.Die Funktionsmerkmale des Pellet-Kaminofen 9.10 Raumtemperaturfühler 5.Betriebszustände des Pellet-Kaminofens: STB – Sicherheitstemperaturbegrenzer 9.11 5.1. -
Seite 3: Beschreibung
Herzlichen Glückwunsch! Sie sind Besitzer eines HAAS 2. Allgemeine Hinweise, Sicherheitshinweise + SOHN Pellet-Kaminofens, eines Qualitätsproduktes. Lesen Sie vor der Inbetriebnahme des Pellet- Bitte lesen Sie diese Anleitung sorgfältig durch. Sie Kaminofens gesamte Aufstellungs- werden darin über Funktion und Handhabung dieses Bedienungsanleitung gründlich durch. - Seite 4 3. Aufstellung des Pellet-Kaminofens und Anschluss an den Schornstein Achtung! Der Stecker des Netzkabels muss nach dem Aufstellen frei zugänglich bleiben. Die Verpackung Ihres neuen Pellet-Kaminofens schützt diesen optimal gegen Beschädigung. Beim Transport Der Pellet-Kaminofen darf nur mit genormten können jedoch trotzdem Schäden am Ofen oder Zube- Holzpellet (6 mm Durchmesser) betrieben werden hör entstanden sein.
- Seite 5 Bodenschutz: bis zum Kamineintritt gasdicht ausgeführt werden. Es ist Der Fußboden ist vor Strahlungswärme aus dem Bereich auch unbedingt darauf zu achten, dass das Rauchrohr der Sichtscheibe (Feuerraumtür) zu schützen. Außerdem nicht in den freien Querschnitt des Schornsteines ist es aus praktischen Gesichtspunkten bei der hineinragt.
-
Seite 6: Die Funktionsmerkmale Des Pellet-Kaminofen
Startphase beginnt, wenn aktuelle Raumtemperatur die eingestellte Solltemperatur um 1°C unterschreitet und der Ofen auf eine Temperatur von unter 70 C° abgekühlt ist. 5.1. Startphase In der „Startphase“ wird die Brennerschale mit einer genau definierten Menge an Brennstoff gefüllt und diese Brennstoffmenge wird mittels... -
Seite 7: Brennertest / Reinigung
Sicherheitsabschaltung eingeleitet eine Fehlermeldung am Display der Bedieneinheit angezeigt. Während des Betriebszustandes „Heizbetrieb“ wird die maximale und minimale Heizleistung jeweils durch Achtung! Sicherheitsgrenzwerte (maximale minimale Das Gerät startet im „Standby-Betrieb“ selbständig. Abgastemperatur) beschränkt, d. h. wird während des Betriebszustandes „Heizbetrieb“ maximale Auf Grund der Hitzeentwicklung an der Scheibe ist Abgastemperatur... -
Seite 8: Abschalten - Betriebszustand Aus
6.2 Beschreibung der Symbole am Display Abschalten – Betriebszustand AUS 5.8. Vorgangsweise: An der Bedieneinheit linke Taste drücken. Auf dem Display wird bei Symbol Betriebszustand AUS angezeigt. Der Ofen leitet den Betriebszustand Abkühlung ein und kann nicht mehr selbsttätig, auch nicht U h rze it Unterschreitung der eingestellten Raumtemperatur, den... -
Seite 9: Standardseite-Startseite
Standardseite-Startseite 6.3.3 Einstellen der Raumsolltemperatur Diese Seite erscheint immer, wenn der Netzstecker an die Steckdose angeschlossen wird. Zuvor Anzeige der Vorgangsweise: – Software Version am Display. Durch drücken der mittleren Taste sowie wird die gewünschte Raumtemperatur eingestellt. 1 6 :1 8 ✔... -
Seite 10: Einstellen Der Uhrzeit Und Des Datums
6.4.3 Beschreibung Heizkurve: 6.4.1 Einstellen der Uhrzeit und des Datums Heizkurve h003 D a tu m /U h rze it Heizkurve Einstellunfaktor F r, 1 3 .0 9 .2 0 1 3 1 4 :3 9 :2 8 ( 2 ) Än d . -
Seite 11: Beschreibung: Display Helligkeit Kontrast
Vorgangsweise: Vorgangsweise: Im Hauptmenü den Courser auf „ECO-Mode“ stellen ✔ Mit drücken der Taste „Quit“ kann der Fehler Rechte Taste „OK“ drücken. quittiert werden. Die Einstellung mit den beiden mittleren Tasten Ansonsten bitte Hinweise unter Störungen, Ursachen, verstellen Dann die rechte Taste „OK“ drücken. Behebung nachlesen. -
Seite 12: Erste Inbetriebnahme Ihres Pellet-Kaminofens
Füllen Sie den Vorratsbehälter mit genormten Holzpellet (Ø 6 mm). Holzpellet in guter Qualität erkennt man optisch an: Netzkabel einstecken glatter, glänzender Oberfläche, gleichmäßiger Länge, Nachdem Netzstecker eingesteckt wurde, wenig Staub. Holzpellet minderer Qualität sind beginnt die Steuerung mit der Initialisierung. Dieser gekennzeichnet durch: Längs- und Querrisse, hohem Vorgang dauert einige Sekunden. -
Seite 13: Reinigen Der Oberfläche
reinigen“ automatisch quittiert. Voraussetzung für die Pelletbehälter und ein Schwelbrand im Pellettank wäre eine mögliche Folge. automatische Quittierung dieser Fehlermeldung ist, dass die Brennraumtüre im Betriebszustand „Aus“ Dies zerstört Ihr Gerät und ist nicht durch die Gewährleistung gedeckt. länger Sekunden geöffnet ist. -
Seite 14: Pelletbehälter Reinigen-Jährlich
Die Reinigungsintervalle des Brennertopfes und der 8.6 Reinigung der Rauchgaszüge-jährlich Glasscheibe hängen direkt mit der Qualität Rücken Sie zuerst den Ofen von der Wand, sodass Holzpellet (hoher Aschegehalt) zusammen und können hinten genügend Arbeitsraum entsteht. sich von wenigen Brennstunden bis zu mehreren Tagen erstrecken. - Seite 15 Abbildung 8b: Schwenkbare Frontteile...
-
Seite 16: Reinigung Des Saugzuggehäuses- Und Ventilators
Lösen Sie die Schrauben und entfernen Sie die beiden Danach montieren Sie die Bauteile in umgekehrter Deckel der Öffnungen. Nun können Sie die freigelegten Reihenfolge zusammen. Achten Sie darauf, dass die Innenräume Rauchgaszüge reinigen (siehe Dichtung wieder an der richtigen Stelle sitzt. Defekte Abbildung Nr. -
Seite 17: Schneckenmotor / Förderschnecke
9.2 Schneckenmotor / Förderschnecke Der Schneckenmotor treibt die Förderschnecke an. Somit werden die Holzpellet vom Vorratsbehälter in den Feuerraum (Brenntopf) befördert. Der Schneckenmotor ist Drehzahl geregelt und passt somit die notwendige Fördermenge an die modulare Heizleistung (1,8 kW bis 8,2 kW) an. Abbildung 11: Brennertopf richtig eingelegen Elektrische Zündung integrierte... -
Seite 18: Steuerung
9.6 Bedieneinheit Abbildung 13: Zündung Edelstahl Steuerung Abbildung 15: Bedieneinheit Die Mikroprozessor-Steuerung gewährleistet den sicheren und automatischen Betrieb des Pellet- Kaminofens. Steuerung regelt 9.6.1 Hintergrundbeleuchtung Zusammenspiel der Komponenten wie z. B. Die Hintergrundbeleuchtung vom Display wird 5 Saugzuggebläse, Schneckenmotor Flammen- Minuten nach der letzten Bedienung der temperaturfühler, Raumtemperaturfühler usw. -
Seite 19: Thermofühler Abgas
Verbrennung des in der Brennerschale befindlichen 9.12 Brennraum Energiegehaltes notwendig ist. Der Brennraum ist an den drei Mantelflächen, linke Dabei wird in Verbindung mit der Prozessor-Geregelten Seitenwand, rechte Seitenwand und Rückwand mit Steuerung die IST- mit der SOLL- Blech ausgekleidet. Flammentemperatur verglichen und entsprechend der für die Verbrennung des Energiegehaltes, der sich in der Brennerschale... -
Seite 20: Technische Daten
30 bis 50 W Elektr. Zündung (für max. 15 Minuten bei Start): 400 W Sicherung der Elektronik: (F3) T 0,315 A, 250 V Sicherung der Zündung, des Schneckenmotors, Saugzug, (F1,) (F2 Reserve) T 3,15 A, 250 V Abbildung 19: Abmessungen HSP 2.17... -
Seite 21: 11 Störungen, Ursachen, Behebung
11 Störungen, Ursachen, Behebung Einfache Betriebsstörungen können Sie mit dem nachfolgenden Ratgeber selbst beheben. Für weitere Auskünfte wenden Sie sich an Ihren Fachhändler. Achtung! Alle Geräte sind mit einer Vielzahl an Sicherheitseinrichtungen ausgestattet. Sollte eine Störung auftreten, wird Ihnen diese am Display angezeigt. Bei einer Störung den Netzstecker nicht ziehen, damit die internen Sicherheitsfunktionen immer vollständig ablaufen können. - Seite 22 Fehler 15: Fehler 6 oder 9: Ursache: Ursache: Das Saugzuggebläse läuft nicht mit Türe wird während des Betriebes für der richtigen Drehzahl länger als 1 Minute geöffnet Einstellblech an der Unterseite der Türe Folgende Ursachen können dazu führen: ist nicht in der richtigen Position ...
- Seite 23 Servicetechniker kontaktieren Die notwendige Verbrennungsluft kann dem Ofen nicht zugeführt werden z.B. durch eine Dunstabzugshaube, die sich Fehler 26: in der Nähe des Aufstellungsortes befindet und eingeschaltet ist. Ursache: Zu dichter Raum – notwendige Kontrolle ob Pellettank leer ist Verbrennungsluft kann nicht in den Raum ...
-
Seite 24: 11.2 Allgemeine Störungen
11.2 Allgemeine Störungen Störung: Ursache: Behebung: Kaminofen startet 1. Die eingestellte Raum-Soll- Solltemperatur erhöhen. nicht temperatur ist niederer als die momentane Raumtemperatur (Isttemperatur); auf der Anzeige erscheint das Symbol "STANDBY" 2. Vorratsbehälter ist leer Vorratsbehälter nachfüllen. 3. Im Kaminsystem herrscht Ev. - Seite 25 Störung: Ursache: Behebung: 5 Rauchgaszüge oder Rauchgaszüge und Rauchrohre reinigen Rauchrohre teilweise mit Flugasche blockiert Feuer erlischt 1. Vorratsbehälter ist leer Vorratsbehälter nachfüllen 2. Die Verbrennungsluftzufuhr Brenner reinigen im Brenntopf ist durch Asche- ablagerungen blockiert 3. Pelletbehälter enthält zu viel Pelletbehälter entleeren und Förder- Staub schneckenkanal mit Staubsauger reinigen...
-
Seite 26: 12 Typenschild: Symbolbild
12 Typenschild: Symbolbild HAAS + SOHN OFENTECHNIK GMBH Urstein Nord 67, A-5412 Puch Pellet-Kaminofen 713.07 Typenbezeichnung: HSP 2.17 Variante: 1,8 - 8,2 kW Wärmeleistungsbereich: 8,0 kW Nennwärmeleistung Zugelassener Brennstoff: Holzpellets Ø 6mm (DINplus, ÖNorm M 7135, ENplus-A1), Prüfstellenkennziffer: 1625 Registrier Nr. - Seite 27 Abbildungen 20: Ersatzteile HSP 2.17 Abbildungen 21: Ersatzteile HSP 2.17...
- Seite 28 13 Ersatzteilliste HSP 2.17 Frontteil links anthrazit 0571307005120 Frontteil rechts anthrazit 0571307005130 Feuerraumtüre komplett schwarz 0571207005300 Türscharnier schwarz 0571207005034 Glasscheibe 0571207005301 Dichtschnur Glasscheibe 10x4 0040210040005 Dichtschnur Feuerraumtür 0040300110005 Tankdeckel anthrazit + schwarz 0571307005140 Deckelscharnier Stifte 0030110500181 Frontteil links anthrazit Frontteil rechts anthrazit...
- Seite 29 14 Schaltplan...
-
Seite 30: Bezeichnung Kabelbaum
Nr.: Bezeichnung Kabelbaum Netzstecker/ Netzfilter Elektrische Zündung Schneckenmotor Saugzug 35/36 Abgastemperaturfühler 37/38 Flammentemperaturfühler 39/40 Raumtemperaturfühler 41/42 Flammentemperaturfühler unten 43/44 Türkontaktschalter 48-50 Drehzahl Abgasgebläse Sicherung T 3,15A Zündung, Saugzuggebläse, Schneckenmotor Sicherung T 3,15A Reserve Sicherung T 0,315A Bedieneinheit... - Seite 31 Schornsteinzug , unsachgemäß ausgeführte Instand- Allgemeines setzungsarbeiten oder sonstige, insbesondere HAAS + SOHN leistet dem Erwerber Gewähr im nachträgliche Veränderungen an der Feuerstätte Rahmen der gesetzlichen Bestimmungen. Die oder Abgasleitung (Ofenrohr und Schornstein), zweijährige Gewährleistungsfrist beginnt mit dem Verwendung ungeeigneter Brennstoffe, Zeitpunkt der tatsächlichen Übergabe zu laufen.
- Seite 32 Für Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen behalten wir uns vor. Unser Lieferprogramm: Ölöfen Kaminöfen Pelletöfen Kachel- und Dauerbrandöfen für Holz und Kohle Dauerbrand- und Beistellherde für Holz, Kohle und Öl Kamineinsätze für Holz Zubehör für Ofen und Kamin Zubehör für zentrale Ölversorgung HAAS+SOHN Vertrieb in Deutschland...
