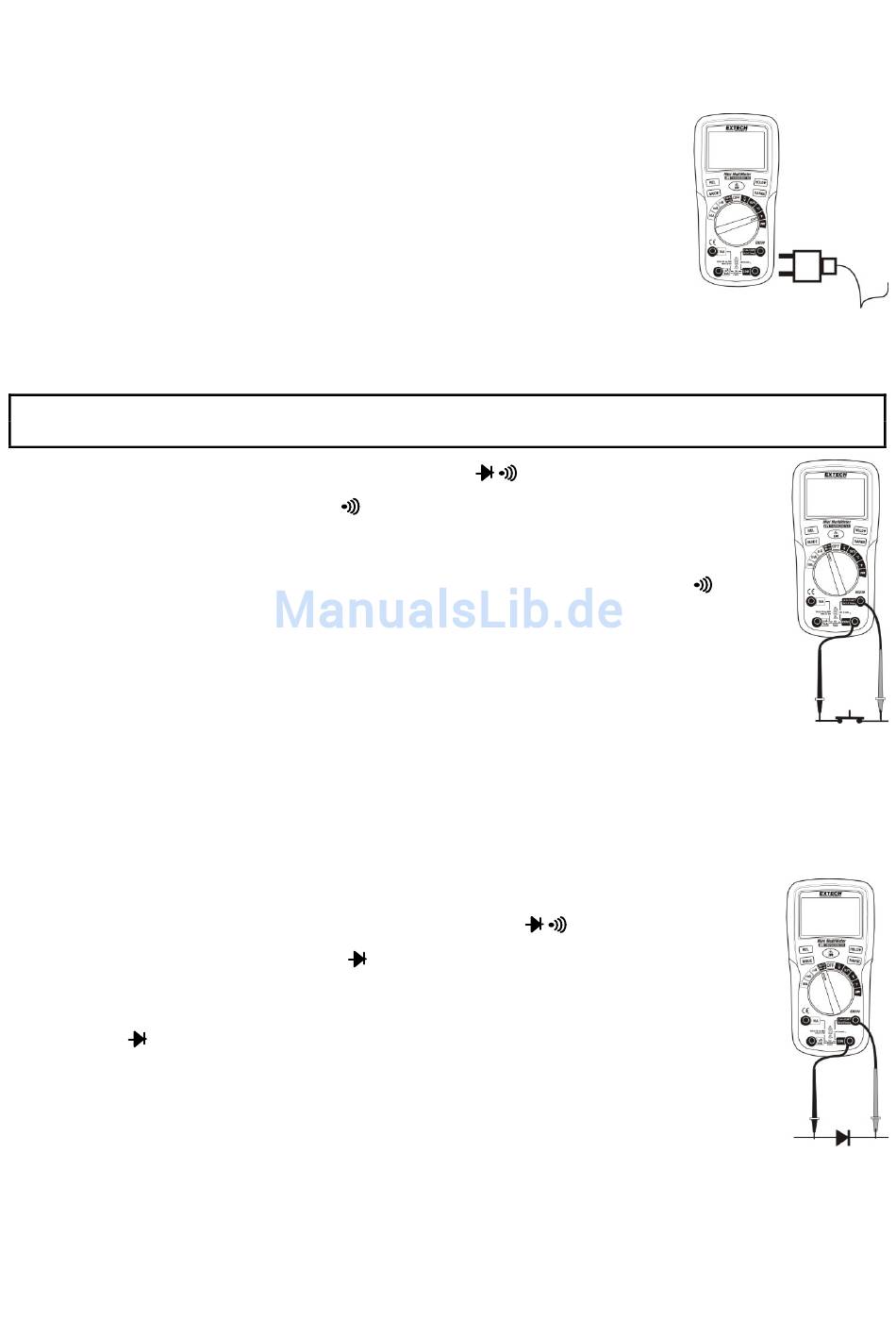

KONTAKT-TEMPERATURMESSUNGEN (THERMOKUPPLUNGSSONDE)
1. Drehen Sie den Funktionsschalter in die Position °F oder °C.
2. Verbinden Sie die Tempertursonde mit dem negativen COM-Anschluss und dem positiven TEMP-
Anschluss (der Adapter ist mit Plus + und Minus – markiert)
3. Berühren Sie mit der Temperatursonde eine Oberfläche oder lassen Sie
diese in der Luft hängen.
4. Lesen Sie die Temperatur auf dem Display ab.
DURCHGANGSPRÜFUNG
WARNUNG: Um Stromschlag zu vermeiden, messen Sie nie den Durchgang vom Schaltkreisen
oder Kabeln, die unter Spannung stehen.
1. Drehen Sie den Funktionsschalter in die Position
2. Drücken Sie die Taste MODE, um
3. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen
COM -Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der positiven
Buchse.
4. Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Kabel.
5. Wenn der Widerstand geringer als die Durchgangsschwelle ist, ertönt ein
akustisches Signal.
DIODENPRÜFUNG
1. Drehen Sie den Funktionsschalter in die grüne Position
2. Drücken Sie die Taste MODE, um "
3. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen
COM -Buchse. Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven
-Buchse.
4. Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird mit
0,400 bis 0,700V typischerweise angezeigt. Rückwärts-Sperrspannung zeigt „OL"
an. Geräte mit Kurzschluss zeigen annährend 0V an und Geräte ohne Kurzschluss
zeigen „OL" bei beiden Polaritäten an.
.
anzuzeigen.
" und "V" anzuzeigen.
8
-
.
EX230-de-DE_v1.4 4/15
