Bedienungsanweisungen
WARNUNG: Gefahr durch Stromschlag. Hochspannungskreise, sowohl mit Wechsel-, als auch mit
Gleichspannung sind extreme gefährlich und sollten mit großer Vorsicht gemessen werden.
1. Drehen Sie IMMER den Funktionsschalter in die Position OFF, wenn das Messgerät nicht benutzt
wird.
2. Wenn während der Messung „OL" angezeigt wird, übersteigt der Wert den Bereich, den Sie
ausgewählt haben. Wechseln Sie in einen höheren Bereich.

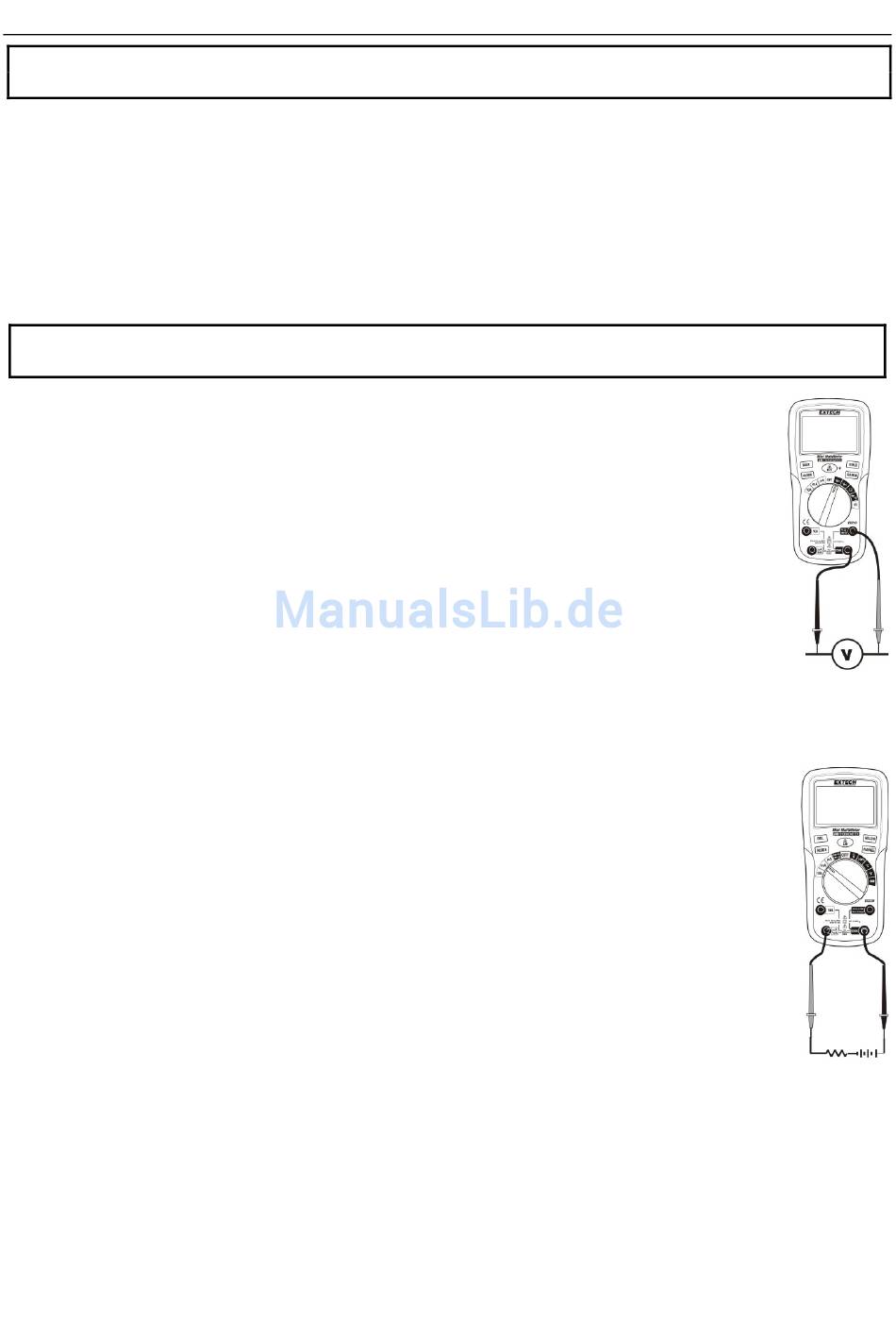

WECHSEL-/GLEICHSPANNUNGSMESSUNGEN
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät beschädigen können.
1. Drehen Sie den Funktionsschalter in die Position V.
2. Drücken Sie die Taste MODE, um „DC" oder„AC" anzuzeigen.
3. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen
COM-Buchse. Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven V-Buchse.
4. Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises.
Legen Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
5. Lesen Sie die Spannung von der Anzeige ab.
WECHSEL-/GLEICHSTROMMESSUNGEN
1. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen
COM-Buchse.
2. Drücken Sie die Taste MODE, um „DC" oder„AC" anzuzeigen.
3. Für Gleichstrommessungen bis 2000 µA, stellen Sie den Funktionsschalter auf die
Position µA und verbinden Sie den Bananenstecker der roten Messleitung mit der
µA/mA-Buchse.
4. Für Gleichstrommessungen bis 200 mA, stellen Sie den Funktionsschalter auf die
mA Position und verbinden Sie den Bananenstecker der roten Messleitung mit der
µA/mA-Buchse.
5. Für Gleichstrommessungen bis 10 A, stellen Sie den Funktionsschalter auf die
Position 10A und verbinden Sie den Bananenstecker der roten Messleitung
Bananenstecker mit der 10A-Buchse.
6. Verbinden Sie die Messfühler in Reihe mit dem zu messenden Stromkreis.
7. Schließen Sie den Schaltkreis an die Netzversorgung an.
8. Lesen Sie den Strom von der Anzeige ab.
6
EX230-de-DE_v1.4 4/15
