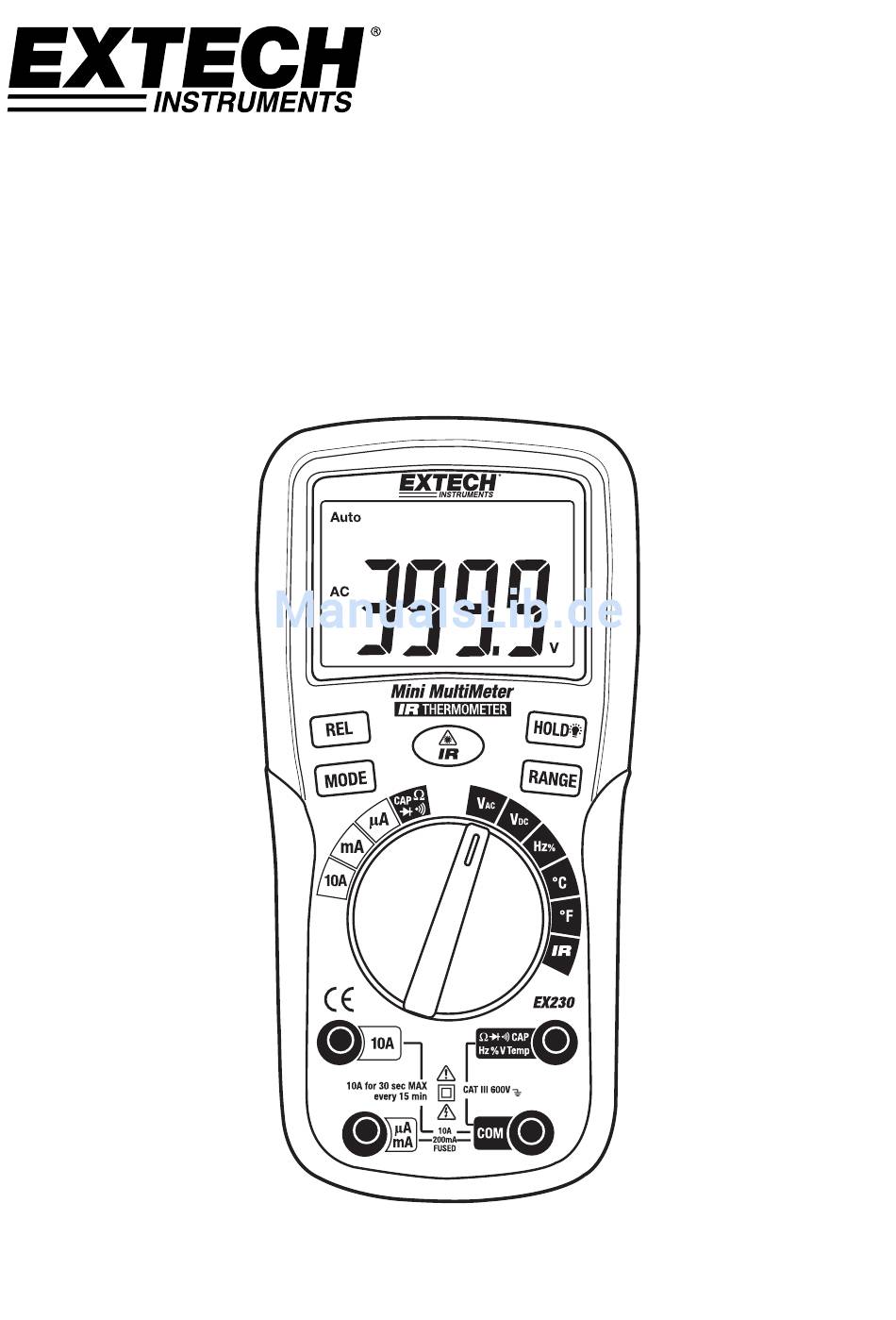

- Seite 1 Benutzerhandbuch Multimeter mit IR-Thermometer Extech EX230...

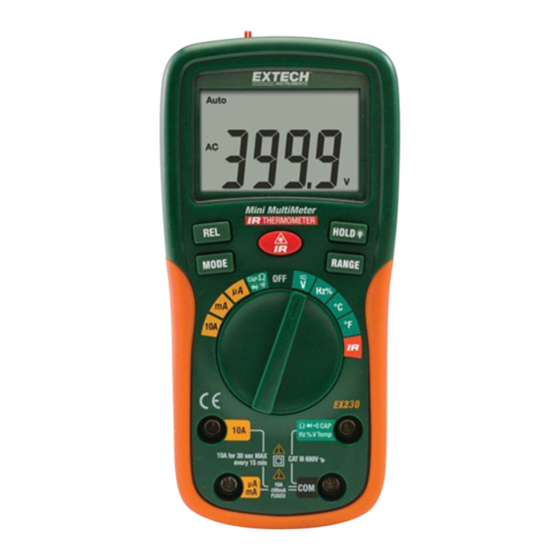

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech EX230 Multimeters mit automatischer Bereichswahl. Dieses Multimeter misst Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Diodentest und Kontinuität, sowie kontaktfreie Infrarot-Temperaturmessung und Kontakt-Thermokupplungstemperaturmessung. Bei richtiger Benutzung und Pflege des Messgerätes wird es viele Jahre zuverlässig für Sie arbeiten.
-
Seite 3: Sicherheitshinweise
Wenn das Gerät für längere Zeit gelagert werden soll, entnehmen Sie die Batterien. Abgelaufene oder beschädigte Batterien können gefährlich für die Haut sein. Benutzen Sie in solchen Fällen geeignete Handschuhe. Schließen Sie die Batterien nicht kurz. Tauschen Sie die Batterie nicht in der Nähe von Feuer aus. EX230-de-DE_v1.4 4/15... -
Seite 4: Sicherheitsanweisungen
Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- und Sicherungsabdeckung richtig und sicher befestigt sind. Bei unsachgemäßer Verwendung, kann das Gerät trotz der eingebauten Schutzvorrichtung beschädigt werden. EX230-de-DE_v1.4 4/15... - Seite 5 ) (Volt, Ampere, Kapazität) Ampere kilo (10 ) (Ohm, Herz) mega (10 ) (Ohm, Herz) Volt Wechselstrom Gleichstrom ºF Grad Fahrenheit ºC Grad Celsius Frequenz Farad (Kapazität) Arbeitszyklen AUTO Automatische Bereichswahl HOLD Anzeige halten SCAN IR-Temperatur und aktiver Laser EX230-de-DE_v1.4 4/15...
- Seite 6 Position 10A und verbinden Sie den Bananenstecker der roten Messleitung Bananenstecker mit der 10A-Buchse. 6. Verbinden Sie die Messfühler in Reihe mit dem zu messenden Stromkreis. 7. Schließen Sie den Schaltkreis an die Netzversorgung an. 8. Lesen Sie den Strom von der Anzeige ab. EX230-de-DE_v1.4 4/15...
-
Seite 7: Widerstandsmessung
3. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen Hz -Buchse. 4. Drücken Sie MODE, um Hz oder % (Arbeitszyklen) zu wählen. 5. Legen Sie die Messfühler über dem zu messenden Gerät an. 6. Lesen Sie die Frequenz oder Arbeitszyklen auf dem Display ab. EX230-de-DE_v1.4 4/15... -
Seite 8: Kontakt-Temperaturmessungen (Thermokupplungssonde)
4. Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts-Sperrspannung zeigt „OL“ an. Geräte mit Kurzschluss zeigen annährend 0V an und Geräte ohne Kurzschluss zeigen „OL“ bei beiden Polaritäten an. EX230-de-DE_v1.4 4/15... -
Seite 9: Kontaktfreie Infrarot-Temperaturmessungen
Das Messgerät kann nicht durch Glas, Dampf, Staub und Rauch messen. Um einen heißen Punkt zu ermitteln, zielen Sie mit dem Messgerät außerhalb des interessanten Bereiches und scannen Sie den Bereich dann (mit Auf- und Abwärtsbewegungen), bis der heiße Punkt ermittelt ist. EX230-de-DE_v1.4 4/15... -
Seite 10: Automatische/Manuelle Messbereichswahl
Wenn keine Taste gedrückt wurde versetzt die Autosleep-Funktion das Gerät nach etwa 30 Sekunden in den Sleep-Modus. Drücken Sie in diesem Fall eine beliebige Taste, um das Messgerät wieder einzuschalten oder schalten Sie das Messgerät AUS, wenn Sie es nicht länger benutzen möchten. EX230-de-DE_v1.4 4/15... - Seite 11 Batterieabdeckung richtig und sicher befestigt ist. HINWEIS: Wenn das Messgerät nicht korrekt arbeitet, überprüfen Sie die Sicherungen und ersetzen Sie die Batterie, um sicherzustellen, dass sie noch gut und richtig eingesetzt sind. Niemals verbrauchte Batterien oder Akkus in den Hausmüll. Als Verbraucher werden die Benutzer gesetzlich verpflichtet, gebrauchte Batterien entsprechenden Sammelstellen, der Einzelhandel, wo die Batterien gekauft wurden, oder dort, wo Batterien verkauft werden nehmen. Entsorgung: Nicht dieses Instrument verfügen in den Hausmüll. Der Benutzer ist verpflichtet, end‐of‐life‐Geräte an einer dafür vorgesehenen Sammelstelle zur Entsorgung von elektrischen und elektronischen Geräten zu nehmen. Andere Battery Safety Reminders o Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. o Niemals Akkutypen. Immer neue Batterien des gleichen Typs EX230-de-DE_v1.4 4/15...
- Seite 12 0,001 A (3,0 % Messwert + 5 Stellen) 10 A 0,01 A Hinweis: 10 A für max. 30 Sek. Hinweis: Die Genauigkeit ist ausgewiesen zwischen 18°C und 28°C (65°F und 83°F) und weniger als 75 % relative Luftfeuchtigkeit. EX230-de-DE_v1.4 4/15...
- Seite 13 -20 bis -1C (2,0 % Messwert oder 2C) 0 bis 93C 94 bis 230 (3,0 % Messwert oder 3C) 0,1C/F 8F -5 bis 31F (2,0 % Messwert oder 4F) 32 bis1990°F 200 bis 446°F (3,0 % Messwert) EX230-de-DE_v1.4 4/15...
- Seite 14 147x76x42 mm (5,8x2,9x1,6”) Sicherheit Dieses Multimeter ist geeignet für den Gebrauch mit Primärversorgungsebenen und bietet Schutz durch doppelte Isolierung gemäß IEC/EN 61010-1:2001 und IEC/EN 61010-031:2002 nach Kategorie III 600 V; Verschmutzungsgrad 2. Zulassungen CE, ETL Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX230-de-DE_v1.4 4/15...
