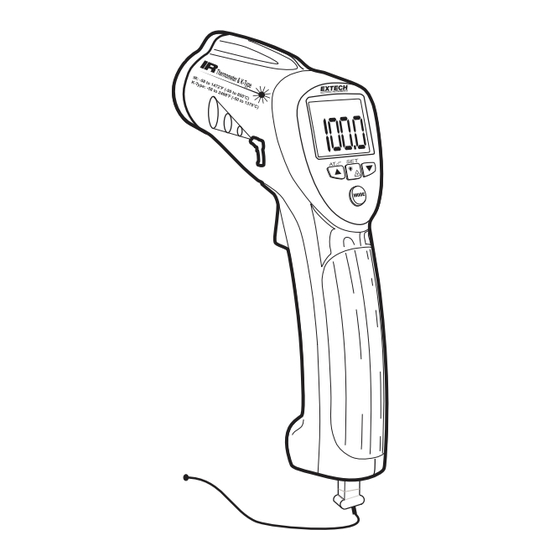

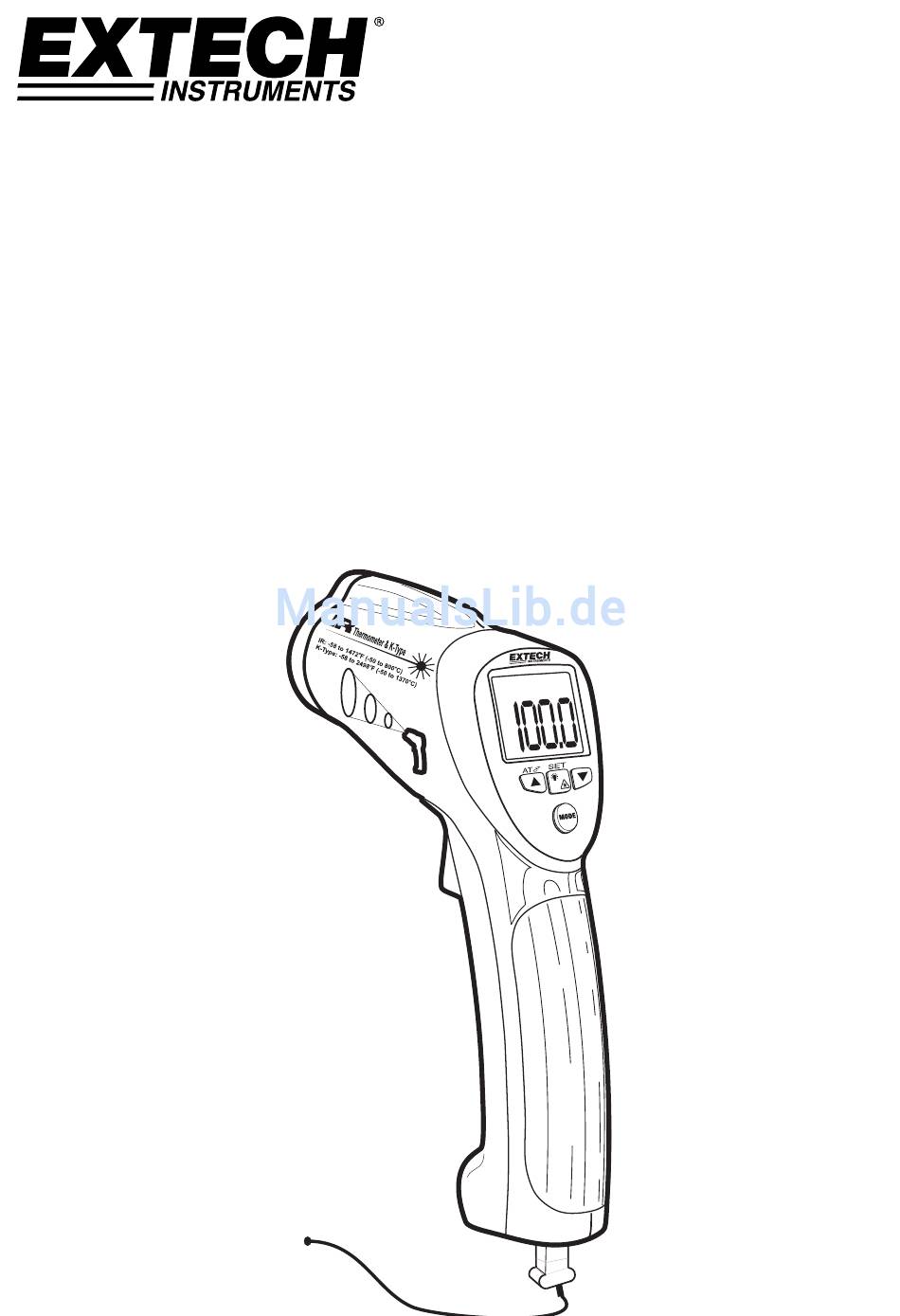

- Seite 1 Bedienungsanleitung Infrarot-(IR)-Thermometer für große Temperaturbereiche mit Typ-K-Eingang und Laserpointer MODELL 42515...
- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des IR-Thermometers, Modell 42515. Dieses Infrarotthermometer führt kontaktfreie (infrarot) Temperaturmessungen bis 800°C (1472°F) durch und zeigt die Werte an. Der eingebaute Laserpointer verbessert die Zielgenauigkeit während das hintergrundbeleuchtete LCD und die handlichen Drucktasten für einen bequemen und ergonomischen Betrieb sorgen. Der Eingang für Thermoelemente vom Typ K ermöglicht Kontaktmessungen bis 1370°C (2498°F)*.
-
Seite 3: Beschreibung Des Messgerätes
Funktionstasten Typ-K-Thermoelement Schalter für die Temperatureinheiten (°C oder °F) Schalter Prüffeststellung Ein / Aus (ON / OFF) 10. Schalter Alarm Ein / Aus (ON / OFF) Beachten Sie, dass die Schalter im Batteriefach hinter der Batterie angebracht sind. 42515-de-DE_v4.6 5/16... - Seite 4 Thermoelement aufgenommen wird. 5. Halten Sie das Thermoelement in die Luft oder berühren Sie mit der Sensorspitze das zu messende Objekt. Die untere Temperaturanzeige des LCDs zeigt den Messwert an. 6. Das mitgelieferte Thermoelement ist für 250°C (482°F) ausgelegt. 42515-de-DE_v4.6 5/16...
- Seite 5 Messgerät nur Striche ‘-----‘ an. Automatische Einstellung des Emissionsgrades Das 42515 besitzt die Fähigkeit, den Emissionsgrad automatisch zu kalibrieren. Dafür muss die Temperatur der zu messenden Oberfläche mehr als 100°C (212°F) betragen. Befolgen Sie die unten aufgeführten Schritte, um die Funktion der automatischen Einstellung des Emissionsgrades zu benutzen: 1.
-
Seite 6: Batterieaustausch
Alarm der oberen oder unteren Bereichsgrenze Das Modell 42515 besitzt eine Alarmfunktion, mit der eine obere und untere Bereichsgrenze vom Benutzer programmiert werden kann. Wenn einer der Alarmwerte erreicht wird, weist das Messgerät den Benutzer mit einem Piepton und einem blinkenden Symbol im LCD darauf hin. - Seite 7 Messungen könnten durch externe Lichtquellen beeinflusst werden. Außerdem könnte die Größe der Messfläche so groß sein, dass sie Oberflächen erfasst, die nicht gemessen werden sollten. Diameter of Spot Durchmesser der Messfläche 16cm 26cm 52cm 104cm 208cm Distance to Spot Entfernung zur Messfläche 42515-de-DE_v4.6 5/16...
- Seite 8 Material und der Oberflächenbeschaffenheit ab. Der Wert des Emissionsgrades liegt zwischen 0,1 bei sehr stark reflektierenden Objekten und 1,0 bei einer flachen, schwarzen Oberfläche. Beim Modell 42515 ist die Emissionsstärke von 0,1 bis 1,00 einstellbar. Die meisten organischen Materialien und gestrichene oder oxidierte Oberflächen besitzen einen Emissionsfaktor von 0,95.
-
Seite 9: Technische Daten
Betriebsfeuchtigkeit Max. 80% relative Feuchtigkeit Energieversorgung 9-V-Batterie Automatische Abschaltung Messgerät schaltet automatisch nach 7 Sekunden ab Gewicht 180 g / 6,4 oz. Abmessungen 82 x 42 x 160 mm (3,2 x 1,6 x 6,3”) Copyright © 2014‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com 42515-de-DE_v4.6 5/16...
