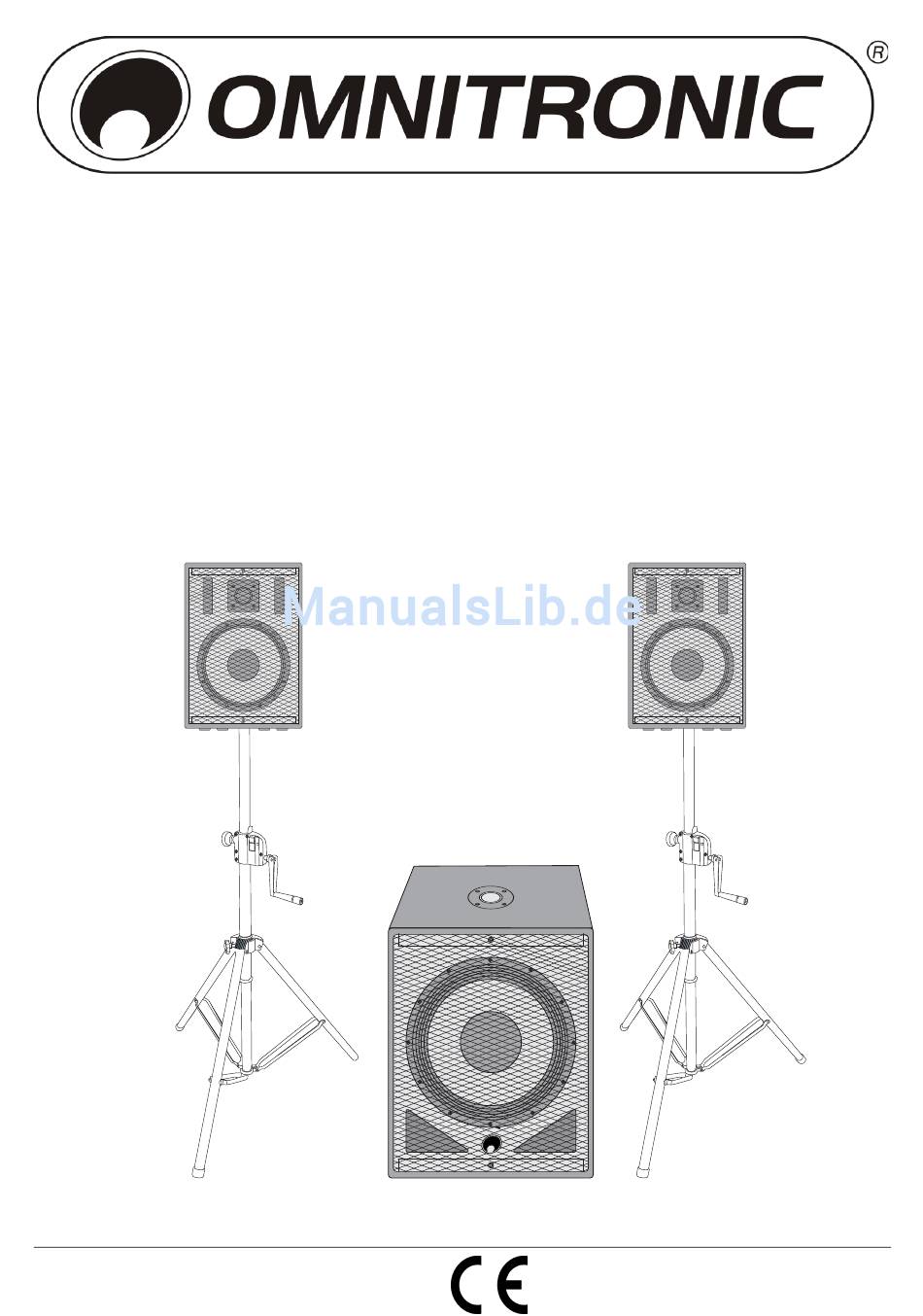

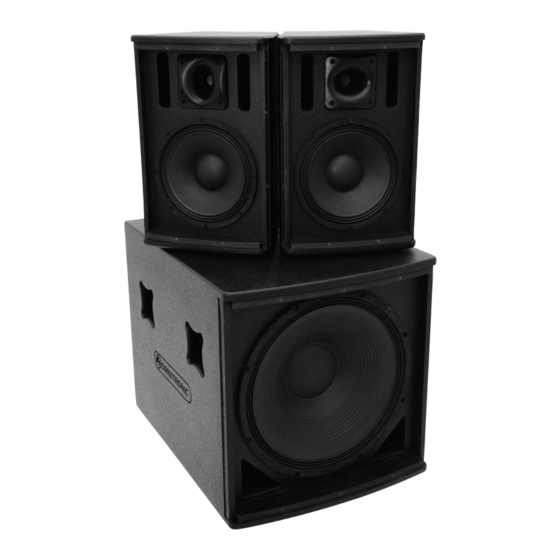

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL AS-800 ACTIVE PA SYSTEM © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Seite 2 2/31 00074230, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
11038814 This user manual is valid for the article number: 11038814 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/31 00074230, Version 1.0... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Lautsprechersystem AS-800 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 5 BRANDGEFAHR! Die verwendeten Materialien dieser Lautsprecherbox sind leicht entflammbar. Wird am Einsatzort B1 gefordert, muss der Betreiber deshalb die Oberfläche in regelmäßigen Abständen mit einem geeigneten Brandschutzmittel behandeln. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar.
-
Seite 6: Bestimmungsgemässe Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. - Seite 7 Bitte beachten Sie: Beim Einsatz dieser Lautsprecherbox in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z.
-
Seite 8: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE RÜCKSEITE Mikrofoneingang Betriebsanzeige Symmetrische Kombibuchse (XLR/6,3-mm-Klinke) zum Anschluss eines Mikrofons. Aux-Eingang 3,5-mm-Klinkenbuchse und Cinch-Buchsen für den Line-Eingang Anschluss Audiogeräten Line-Pegel- Symmetrische Kombibuchsen (XLR/6,3-mm-Klinke) Ausgängen (z. B. CD-Player). für den Anschluss von Audiogeräten mit Line- Pegel-Ausgängen (z. B. Mischpult, CD-Player). Netzschalter Verwenden Sie bei Monobetrieb nur die linke Schaltet das Gerät an und aus. -
Seite 9: Steuereinheit
STEUEREINHEIT Betriebswahlschalter mit LED Lautstärkeregler für den AUX-Eingang • Schalter gedrückt (LED leuchtet): Monobetrieb • Schalter ausgerastet: Stereobetrieb Lautstärkeregler für den Line-Eingang LEDs PEAK L/R Equalizer Leuchten bei Übersteuerung der Satellitenlaut- 5-Band-Equalizer für das Summensignal. sprecher. Leuchten sie permanent, muss der Pegel Signalquellen gesenkt werden. -
Seite 10: Installation
5. INSTALLATION Die Satellitenlautsprecher können frei aufgestellt oder über den Einbauflansch auf der Unterseite auf ein Stativ montiert werden. Platzieren Subwoofer idealerweise zwischen beiden Satellitenlautsprecher. Rollen Sie ihn an den gewünschten Installationsort und kippen Sie ihn vorsichtig auf die Standfüße. Zwei der Rollen können festgestellt werden, um den Subwoofer gegen versehentliches Wegrollen sichern. -
Seite 11: Montage Auf Einem Stativ Bzw. Boxenhochständer
5.3 Montage auf einem Stativ bzw. Boxenhochständer Stative oder Satellitensysteme dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden. Achtung: Auf Stativen montierte Boxen bzw. Satellitensysteme können beim Umstürzen erhebliche Verletzungen verursachen! Beim Verwenden Stativen oder Satellitensystemen unter Einfluss Horizontalkräften, z. -
Seite 12: Stacking
Setzen Sie einen passenden TV-Zapfen am oberen Stativende auf und ziehen Sie ihn mit dem seitlichen Hebel fest. Passender TV-Zapfen: EUROLITE TV-35 TV-Zapfen für Boxen, Best.-Nr. 60000735 Lösen Sie die Feststellschraube der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem 90°... -
Seite 13: Anschlüsse
6. ANSCHLÜSSE Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt bzw. verändert werden! 6.1 Eingänge Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Signalkabel sollten kurz und direkt sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. -
Seite 14: Ausgänge
6.2 Ausgänge Verbinden Sie die Satellitenlautsprecher mit den Speaker-Anschlüssen des Subwoofers über die mitgelieferten Anschlusskabel. Zum Verriegeln der Verbindung drehen Sie den Stecker nach rechts, bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links. An den symmetrischen XLR-Ausgangsbuchsen LINK steht das Eingangssignal zum Weiterleiten zur Verfügung. -
Seite 15: Bedienung
7. BEDIENUNG Schalten Sie zunächst die angeschlossene Signalquelle ein, um laute Schaltgeräusche zu vermeiden. Stellen Sie vor dem Einschalten alle Lautstärkeregler der Signalquellen in die linke Anschlagsposition, um zu Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie dann den Verstärker mit dem Netzschalter ein. -
Seite 16: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. -
Seite 17: Technische Daten
9. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert (max.): 900 W Sinusleistung Subwoofer: 500 W RMS Satellitenlautsprecher: 2 x 150 W RMS Komponenten Subwoofer: 38 cm Woofer (15") Satellitenlautsprecher: 2 x 20 cm Woofer (8"), 2 x 8 cm Titan-Hochtöner (3,2") Empfindlichkeit Subwoofer: 96 dB (1 W, 1 m)
