Verwandte Anleitungen für Omnitronic ARM-6.5
Inhaltszusammenfassung für Omnitronic ARM-6.5
-
Seite 2: Studio Monitor

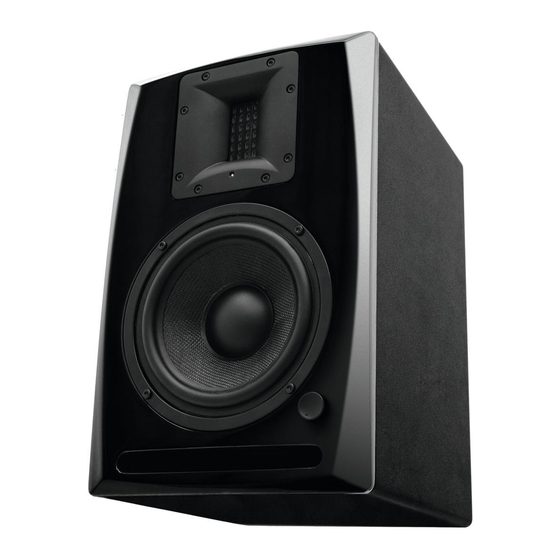

ARM-6.5 STUDIO MONITOR Aktiver 2-Wege-Referenz-Studiomonitor mit Bändchenhochtöner und Kevlar-Woofer • 2-Wege-Aktivlautsprecher für Studio- und Multimedia-Anwendungen • Glasklare, exakte Klangwiedergabe durch 3-cm-Bändchenhochtöner (2") mit Waveguide • 16,5-cm-Tiefmitteltöner (6,5") mit Kevlarmembran für druckvolle Bässe • Separate Endstufen für Tief- und Hochtöner (Bi-Amping) in effizienter Class-AB-Technologie mit hohen Leistungsreserven •... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................3 2 SICHERHEITSHINWEISE ..........................5 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 BEDIENELEMENTE UND ANSCHLÜSSE ....................7 5 AUFSTELLEN UND ANSCHLIESSEN ......................8 6 BEDIENUNG ..............................9 7 REINIGUNG UND WARTUNG ........................10 Sicherungswechsel ............................10 8 TECHNISCHE DATEN ..........................11 .................................... -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für einen Lautsprecher von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. -
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Der hochauflösende Aktiv-Lautsprecher ARM-6.5 eignet sich ideal als Monitorsystem in Studioumgebungen und für alle anderen Anwendungen, bei denen es auf eine glasklare und exakte Klangwiedergabe ankommt. Die Bändchentechnologie ermöglicht ein beeindruckend neutrales Hörerlebnis, wie es von Studiomonitoren erforderlich ist. Das integrierte Bändchen ist in der Lage jede noch so kleine Abstufung des Klangmaterials wiederzugeben. -
Seite 7: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE 3-cm-Bändchenhochtöner Betriebsanzeige (Blau = an, Rot = aus/Standby) 16,5-cm-Tiefmitteltöner Bassreflexöffnung Lautstärkeregler Schalter ACOUSTIC SPACE zum Dämpfen der Bässe, um die Aufstellung des Monitors im Raum zu kompensieren (0 dB, -2 dB, -4 dB) Schalter HF TRIM zur Korrektur des Hochtonbereichs (-2 dB, 0 dB, +2 dB) Schalter LF CUT OFF für das Hochpassfilter, um tieffrequente Signalanteile unter 100 Hz oder 80 Hz zu unterdrücken Cinch-Buchse, 6,3-mm-Klinkenbuchse und XLR-Buchse für den Anschluss der Signalquelle... -
Seite 8: Aufstellen Und Anschliessen
AUFSTELLEN UND ANSCHLIESSEN Die Platzierung von Lautsprechern ist entscheidend für das Hörergebnis. Der Klang wird sehr stark durch das akustische Umfeld des Raums beeinflusst. Monitore sollten paarweise auf einem ebenen Untergrund und auf die Ohren des Hörers ausgerichtet sein. Richten Sie die Monitore nicht frontal aus, sondern drehen Sie sie leicht zum Hörer hin. -
Seite 9: Bedienung
BEDIENUNG Nehmen Sie sich am besten ausreichend Zeit, mit dem Monitor zu experimentieren. Hören Sie möglichst viel bekanntes Musikmaterial, um einen Eindruck der Neutralität des Lautsprechers zu bekommen. Probieren Sie verschiedene Installationsorte aus, bevor Sie die Möglichkeiten zur Raumanpassung einsetzen. Stellen Sie vor dem Einschalten den Lautstärkeregler auf der Vorderseite auf zunächst Minimum, um Einschaltgeräusche zu vermeiden. -
Seite 10: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Die Lautsprecherbox sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 11: Technische Daten
TECHNISCHE DATEN ARM-6.5 Spannungsversorgung: 100-240 V AC, 60/50 Hz Gesamtanschlusswert: 42 W (1/8 Power) LF-Verstärkerleistung: 60 W HF-Verstärkerleistung: 20 W Schaltung: Class A/B Komponenten: Tiefmitteltöner: 16,5 cm (6,5") mit Kevlarmembran Bändchenhochtöner: 3 cm (2") mit Waveguide Anschlüsse: Cinch, unsym. 6,3-mm-Klinke, sym./unsym. - Seite 20 © © © © OMNITRONIC 201 OMNITRONIC 2015 5 5 5 OMNITRONIC 201 OMNITRONIC 201 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00089705.DOCX Version 1.0...
