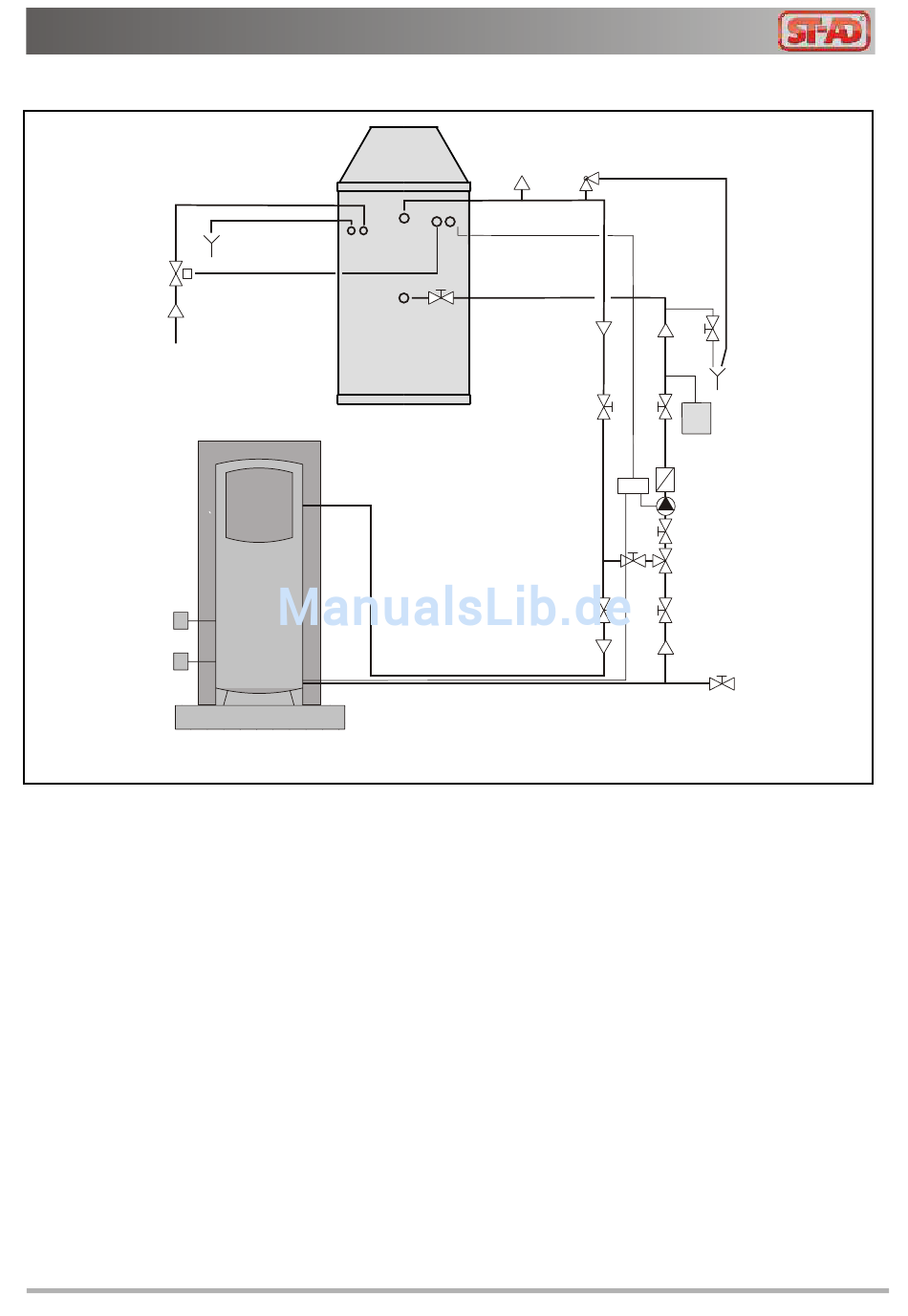

Anlage 6 Anschlussschema aller BS- Modelle an einen Kombispeicher / Pufferspeicher
Die Anschlußbelegeung des Kaminofen Mars BS finden Sie auf Seite 23!
4
RH: Heizungsrücklauf
VH: Heizungsvorlauf
Pos. 1: Kaminofen
Pos. 2: Umw
älzpumpe
Pos. 3: Kombispeicher / Pufferspeicher
Pos. 4: Thermische Ablaufsicherung
Pos. 5: automatischer Entlüfter
Pos. 6: Sicherheitsventil
Pos. 7: Abfluss (sichtbar, Trichter und Siphon)
Pos. 8: Ausdehnungsgef
Pos. 9: Absperrventil
Pos. 10: Entleerung
Pos. 11: Temperatur-Differenz-Regelung
Pos. 12: Thermisches-Regelventil - Rücklaufanhebung
Seite 26
Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014
7
3
äß
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
