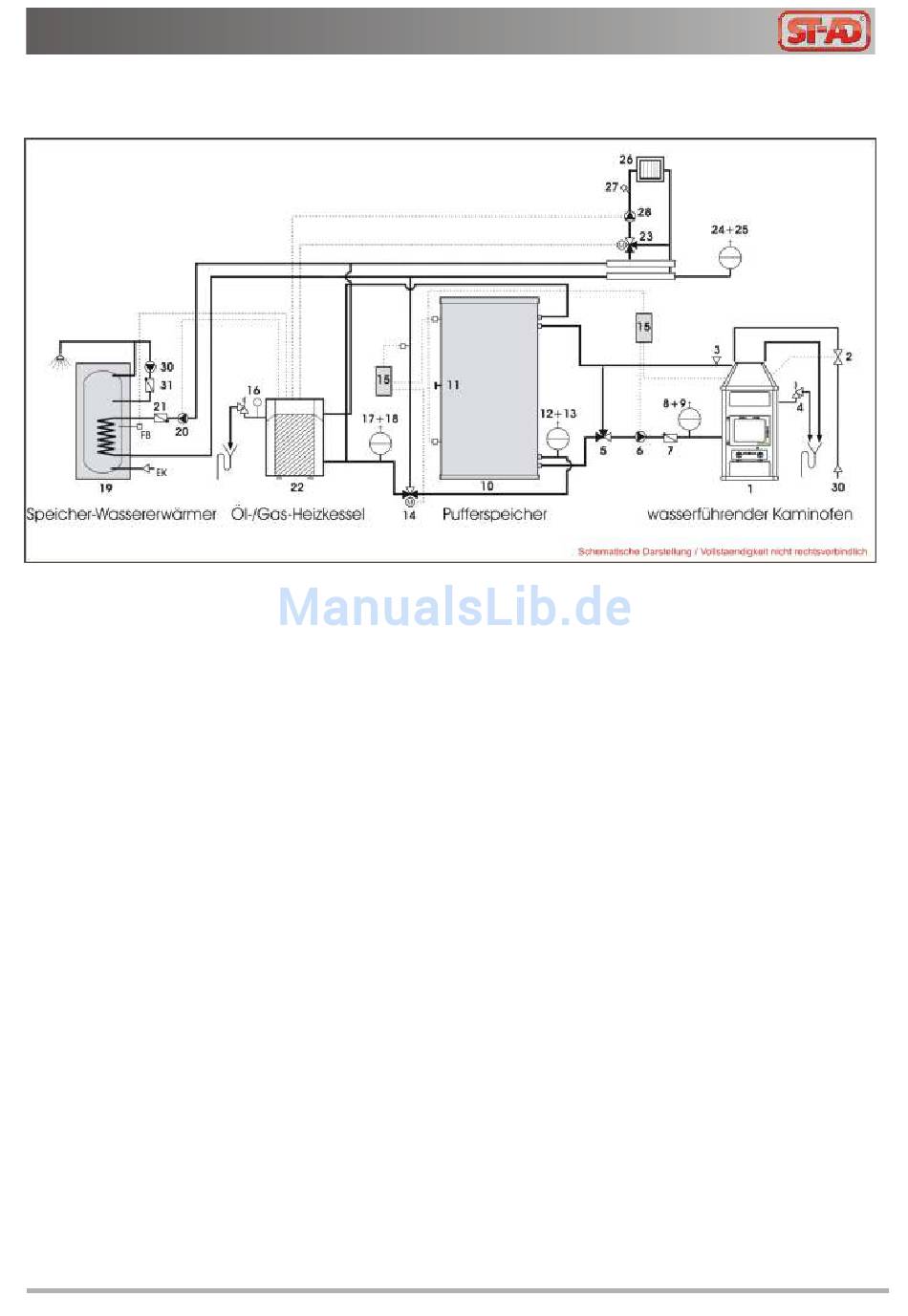

Anlage 4 Schaltschema mit Heizkessel
Anlagenbeispiel für eine Wechselbrand-Anlage mit bodenstehendem Öl-/Gas-Heizkessel und Pufferspeicher
1. Kaminofen
2. Thermische Ablaufsicherung
3. automatischer Schnellentlüfter
4. Sicherheitsventil ( Kesselsicherheitsgruppe )
5. Thermisches Regelventil ( Rücklaufanhebung )
6. Pumpe
7. Rückschlagklappe
8. Ausdehnungsgefäß
9. Kappenventil
10. Puffer-/Kombispeicher
11. Thermometer
12. Ausdehnungsgefäß
13. Kappenventil
14. Dreiwegeventil mit Motor
15. Temperaturdifferenzregler
16. Sicherheitsgruppe
17. Ausdehnungsgefäß
18. Kappenventil
19. Brauchwasserspeicher
20. Pumpe
21. Rückschlagklappe
22. Öl - Gas Heizkessel bodenstehend
23. Mischer (optional)
24. Ausdehnungsgefäß
25. Kappenventil
Seite 24
Bedienungsanleitung Holzbrand-Kaminofen Mars BS, Ausgabe 11/2014
Änderungen aufgrund technischer Verbesserungen und Druckfehler vorbehalten!
26. Heizkreis
27. Vorlauftemperaturfühler
28. Heizkreis - Umwälzpumpe
30. Kaltwassereintritt
