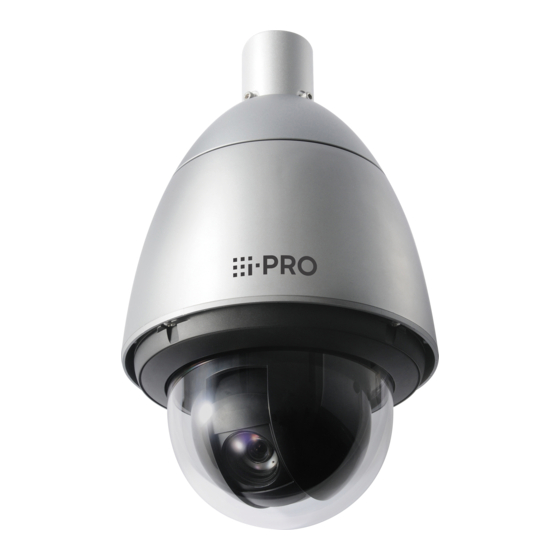

Panasonic WV-X6531N Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Überwachungskameras
  5. WV-X6531N
  6. Bedienungsanleitung

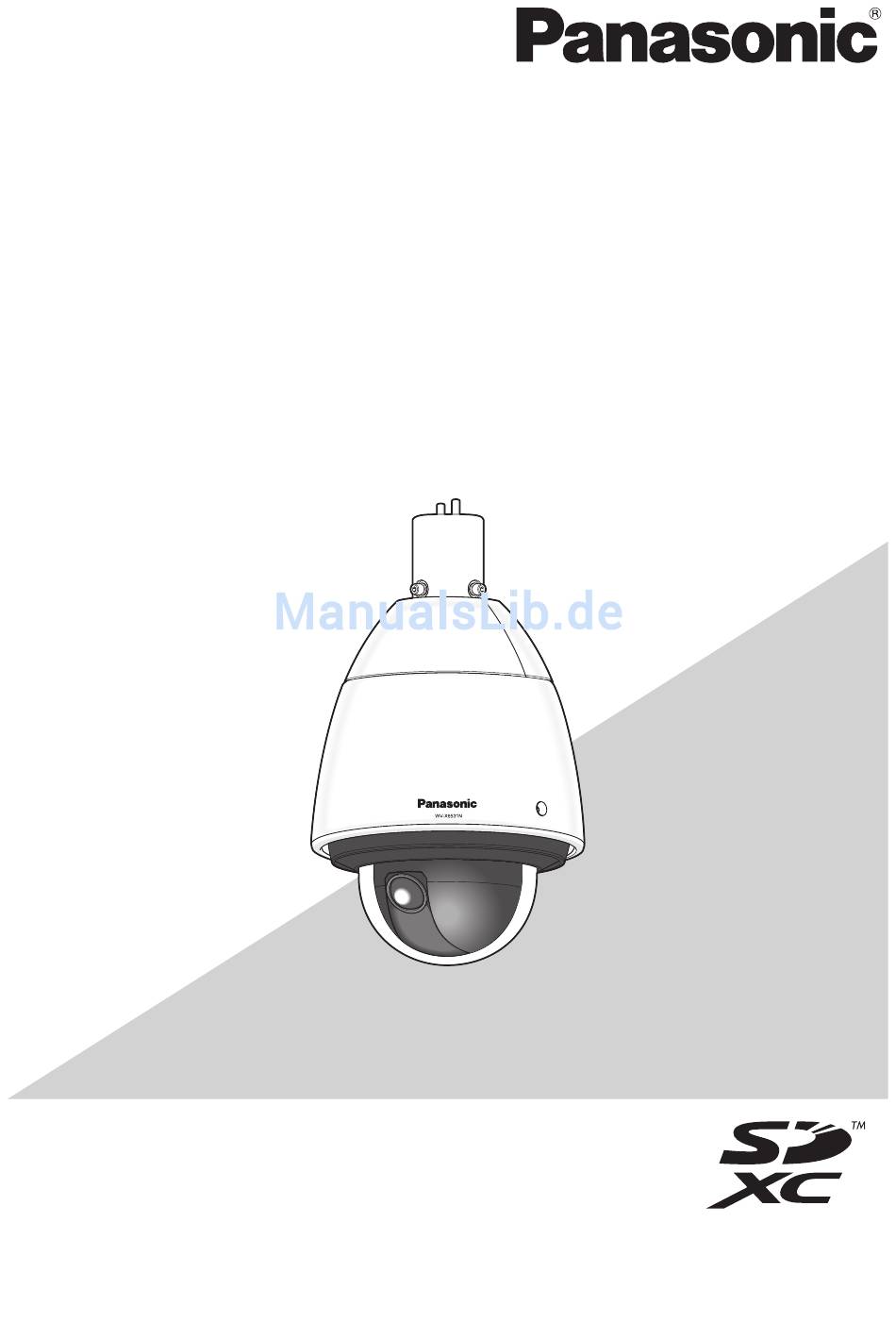

Panasonic WV-X6531N Bedienungsanleitung

Netzwerkkamera
Vorschau ausblenden Andere Handbücher für WV-X6531N:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Wichtige Informationen
Netzwerkkamera
WV-X6531N / WV-X6511N
Modell-Nr.
WV-S6530N / WV-X6531NS
(Salzschutz)
WV-X6531N
* Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch.
Weiterführende Informationen über die Durchführung der Einstellungen und die
Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der
beigefügten CD-ROM.
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic WV-X6531N

Inhaltszusammenfassung für Panasonic WV-X6531N

  • Seite 1 Wichtige Informationen Netzwerkkamera WV-X6531N / WV-X6511N Modell-Nr. WV-S6530N / WV-X6531NS (Salzschutz) WV-X6531N * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Weiterführende Informationen über die Durchführung der Einstellungen und die Bedienung der Kamera finden Sie in der Bedienungsanleitung auf der beigefügten CD-ROM.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Anmerkungen ..........................4 Wesentliche Funktionen ........................ 4 Bedienerhandbücher ........................6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Copyright ............................7 Open-Source-Software ......................... 8 Netzwerksicherheit ........................

  • Seite 3: Beschränkung Der Haftung

    DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic Corporation IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFTBAR, ES SEI DENN ES HAN- DELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-...

  • Seite 4: Vorwort

    Durch folgende Anmerkungen wird darauf hingewiesen, dass bestimmte Funktionen nur bei den angegebenen Modellen zur Verfügung stehen. Funktionen ohne Anmerkungen werden von allen Modellen unterstützt. X6531 Nur bei Modell WV-X6531N / WV-X6531NS vorhandene Funktionen. X6511 Nur bei Modell WV-X6511N vorhandene Funktionen. S6530 Nur bei Modell WV-S6530N vorhandene Funktionen.
  • Seite 5 Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Face Codierungstechnologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Face Codierung im Vergleich zu unseren Vor- gängermodellen die Datenlast.

  • Seite 6: Bedienerhandbücher

    Bedienerhandbücher Die Produktdokumentation besteht aus den folgenden Dokumenten. • Wichtige Informationen (vorliegendes Dokument): Bietet allgemeine Informationen über das Pro- dukt. • Installationshandbuch: Erläutert die Installation, Montage und Kabelanschlüsse. • Bedienungsanleitung (auf der mitgelieferten CD-ROM): Beschreibungen zu Einstellung und Bedienung der Kamera. ®...

  • Seite 7: Warenzeichen Und Eingetragene Warenzeichen

    WICHTIG: • Zu Informationen über die Verifizierung unterstützter Betriebssysteme und Web-Browsers siehe unsere Website unter (https://security.panasonic.com/support/info/). • Bei Verwendung eines PC, der den obigen Anforderungen nicht entspricht, können Probleme wie langsame Bildgabe oder Steckenbleiben des Browsers auftreten. • Wenn im PC keine Soundkarte installiert ist, erfolgt keine Tonwiedergabe. Je nach Netzwer- kumgebung kann es zu Tonunterbrechungen kommen.

  • Seite 8: Open-Source-Software

    • Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken...

  • Seite 9: Vorsichtsmaßregeln

    Vorsichtsmaßregeln Keine Fremdkörper einführen. Das Produkt nicht an Stellen installieren, Brände oder Stromschläge können die Folge wo es starkem Wind ausgesetzt ist. sein, wenn Wasser oder Fremdkörper wie z.B. Bei Anbringung an einer Stelle, an der die Gegenstände aus Metall ins Innere des Geräts Windgeschwindigkeit 60 m/s und mehr beträgt, gelangen.
  • Seite 10 Regelmäßige Kontrollen müssen durchge- Das Produkt muss gegen Schneefall gesi- führt werden. chert werden. Bei Verwendung von rostigen Metallteilen oder Das Gewicht von Schnee kann zum Herunter- Schrauben kann das Produkt herunterfallen fallen des Produkts führen, was Verletzungen und dabei Verletzungen oder Unfälle verursa- und Unfälle zur Folge haben kann.
  • Seite 11 Die Glockenabdeckung darf keinen star- ken Stößen ausgesetzt werden. Sie könnte dadurch beschädigt und wasserun- dicht werden. Die Glockenabdeckung nicht mit der Entfeuchter nackten Hand berühren. Schmutz auf der Glockenabdeckung kann die Bildqualität beeinträchtigen. Wenn ein Fehler erkannt wird, macht das * Die hintere Abdeckung der Produkt automatisch einen Neustart.
  • Seite 12 Reinigen des Gehäuses Zur wasserabstoßenden Beschichtung Vor der Reinigung unbedingt den Strom aus- Aufgrund der Wirksamkeit der wasserabstoßen- schalten. Andernfalls kann es zu Verletzungen den Beschichtung ist es wahrscheinlich, dass sich kommen. Nicht mit Benzin, Farbverdünner, Tropfen direkt unter der Kamera ansammeln, was Alkohol oder anderen Lösungs- oder Reini- zu einer partiellen Verzerrung des Videos führen gungsmitteln reinigen.
  • Seite 13 AVC Patent Portfolio License Typenschild mit Typenbezeichnung und THIS PRODUCT IS LICENSED UNDER THE Leistungsdaten AVC PATENT PORTFOLIO LICENSE FOR THE Die hintere Abdeckung der Hauptsonnenblende PERSONAL USE OF A CONSUMER OR vom Produkt abnehmen; damit ist das Typen- OTHER USES IN WHICH IT DOES NOT schild mit der Typenbezeichnung und den Lei- RECEIVE REMUNERATION TO (i) ENCODE stungsdaten des Produkts wie Stromversor-...

  • Seite 14: Vorsichtshinweise Zur Installation

    Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Das Produkt muss entsprechend dem (z.B.
  • Seite 15 Montage des Produkts Zusatzheizung Das Produkt ist für den Einsatz als Hängekamera Das Produkt ist mit einer Heizung zum Aufheizen bestimmt. Montage des Produkts auf einem des Geräteinneren in kalten Gegenden ausge- Tisch oder auf einer Schrägfläche kann zu Funkti- stattet.
  • Seite 16 Durch den Einfallswinkel starker Lichtquel- Einstellung von Zeit/Datum len wie Sonnenlicht oder einer Straßenla- Uhrzeit und Datum müssen vor der Inbetrieb- terne kann ein nicht vorhandenes Bild nahme des Produkts eingestellt werden. Zu (reflektiertes Licht) in der Kamera erschei- den Einstellungen siehe die Bedienungsanlei- nen und ein als Ghosting bekanntes Phä- tung auf CD-ROM.

  • Seite 17: Teile Und Funktionen

    Teile und Funktionen 【Ganze Einheit】 * Die Abbildung zeigt WV-X6531N Netzkabel Braun An Stromversorgung (24 V Wechselstrom, 50 Hz/60 Hz) Blau Schwarz Alarm-Eingangs-/Ausgangskabel Audio-Eingangskabel (Steckverbinder: weiß) Audioausgangskabel (Steckverbinder: schwarz) RJ45-Netzwerkkabel (Buchse) * Montagehalterung und Befestigungsrohr sind in der linken Darstellung nicht abgebildet.
  • Seite 18 An Sensor ③Audio-Eingangskabel (Weiß) An ein Plug-in-Aktivmikrofon ④Audioausgangskabel (Schwarz) An einen externen Aktivlautsprecher * Die Abbildung zeigt WV-X6531N ①RJ45-Netzwerkkabel (Buchse) Ein Ethernetkabel (Kategorie 5e oder besser, geradlinig) an den Netzwerkstecker anschließen. WICHTIG: • Alle 4 Leiterpaare (8 Pins) des Ethernetkabels anschließen.

  • Seite 19: ③Audio-Eingangskabel (Weiß)

    ②Netzkabel / Steckverbindersatz für 24 V Wechselstrom (Zubehör) Vorsicht: • EIN MIT 24 V WECHSELSTROM GESPEISTES GERÄT MUSS EINE AN GUT ZUGÄNGLI- CHER STELLE INSTALLIERTE TRENNVORRICHTUNG AUFWEISEN. • NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 24 V WECHSELSTROM (UL 1310/CSA 223) ODER EINE STROMVERSORGUNG MIT BEGRENZTER EINSCHALT- DAUER ANSCHLIESSEN (IEC/EN/UL/CSA 60950-1).

  • Seite 20: ⑤Alarm-Eingangs-/Ausgangskabel / 8-Poliges Alarmkabel (Zubehör)

    WICHTIG: • Vor Anschluss/Unterbrechung der Audiokabel und Einschalten der Kamera müssen die Audio- geräte ausgeschaltet werden. Andernfalls gibt der Lautsprecher laute Geräusche ab. • Sicherstellen, dass an dieses Kabel ein Stereo-Ministecker angeschlossen wird. Wenn ein Mono- Ministecker angeschlossen wird, könnte keine Tonwiedergabe erfolgen (Bild: wenn Audioausgang auf Monitor-Ausgang umgeschaltet wird).

  • Seite 21: Anschlussbeispiel

    Anschlussbeispiel Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Direkter Anschluss an einen PC <Erforderliches Kabel> Ethernetkabel (Kategorie 5e oder besser, kreuzkabel) Wasserdichter RJ45 Stecker Aktivlautsprecher Ethernetkabel (Kategorie 5e oder besser, kreuzkabel) ➡ 24 V-Wechselstromversorgung Plug-in-Aktivmikrofon...
  • Seite 22 Anschluss an ein Netzwerk über einen PoE+-Hub bei Temperaturen von –30 °C oder niedriger * Bei Temperaturen von –30 °C oder niedriger eine 24 V-Wechselstromversorgung oder einen geprüften PoE-Injektor verwenden. X6531 X6511 <Erforderliches Kabel> Ethernetkabel (Kategorie 5e oder besser, geradlinig) Wasserdichter RJ45 Stecker Hub, Router Aktivlautsprecher...

  • Seite 23: Anzeigen Und Tasten

    ■ ■ Anzeigen und Tasten ②Betriebsanzeige ① I NITIAL SET-Schalter (OFF ⇔ ON) ③Live-Anzeige SD-Speicherkarteneinschub ①INITIAL SET-Schalter Mit dem INITIAL SET-Schalter können die Kamera-Einstellungen auf die Werksvorgaben zurückgestellt werden. WICHTIG: • Wenn die initialisiert wird, werden die Einstellungen einschließlich der Netzwerkeinstellungen initialisiert.
  • Seite 24 ②Betriebsanzeige Wenn die Kamera im Erregerbetriebsmodus ist, leuchtet sie grün. ③Live-Anzeige Die Live-Anzeige leuchtet bzw. blinkt wie unten beschrieben in Abhängigkeit vom Zustand der Kamera. Betriebszustand Anzeigezustand Vor Anschaltung ans Netzwerk Leuchtet orange → Erlischt → Blinkt orange → Strom einges- chaltet Leuchtet orange Leuchtet orange →...

  • Seite 25: Einsetzen/Entnehmen Einer Sd-Speicherkarte

    Einsetzen/Entnehmen einer SD-Speicherkarte ■ Eine SD-Speicherkarte einsetzen Schritt 1 Schritt 3 Auf die Haltenase oben an der Sonnenblende Den wasserdichten Verschluss durch drücken und dabei die hintere Abdeckung der Herausziehen in Richtung Vorderseite entfernen. Hauptsonnenblende auf der Rückseite der Kamera entfernen. Wasserdichter Verschluss Schritt 4 Hintere Abdeckung der...

  • Seite 26: Entnehmen Der Sd-Speicherkarte

    Schritt 5 Schritt 3 → Schritt 1 in umgekehrter Reihenfolge ausführen. Den wasserdichten Verschluss und die hintere Abdeckung der Hauptsonnenblende wieder in ihre ursprünglichen Positionen bringen. Empfohlenes Anzugsmoment der Sicherungsschrauben des wasserdichten Verschlusses: 0,69 N·m ■ ■ Entnehmen der SD-Speicherkarte Zum Entnehmen der SD-Speicherkarte die Reihenfolge umkehren.

  • Seite 27: Fehlersuche

    Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis...
  • Seite 28 Die Live-Anzeige [Status]-Register, unter “Selbstdiagnose” angezeigten − blinkt andauernd rot. Inhalt überprüfen und die [Status information] auf der Panasonic Support-Webseite (https://security.panaso- nic.com/support/info/) einsehen. Diese Anzeige leuchtet rot auf, wenn keine Daten auf der SD-Speicherkarte gespeichert werden können. • Steht Schreibschutzschalter eingelegten SD-Speicher karte auf “LOCK”?
  • Seite 29 Symptom Ursache/Abhilfe Seitenverweis • Folgende Punkte überprüfen: • Kamera, Hub oder Peripheriegeräte sind nicht geer- det. • Die Kamera wird in der Nähe einer Starkstromleitung betrieben. • Die Kamera wird in der Nähe eines Geräts betrieben, Der Audio-Eingang das ein starkes elektromagnetisches Feld oder enthält Radiowellen erzeugt (z.B.

  • Seite 30: Technische Daten

    Technische Daten Allgemeines • WV-X6531N / WV-X6511N / WV-X6531NS WV-S6530N Stromversorgung* 24 V Wechselstrom (50 Hz/60 Hz), 24 V Wechselstrom (50 Hz/60 Hz), PoE+-Gerät (IEEE802.3at-konform) PoE+-Gerät (IEEE802.3at-konform) Geprüfter PoE-Injektor (60 W) Leistungsaufnahme* 24 V Wechselstrom: 3,4 A/ 24 V Wechselstrom: 2,7 A/ Ca. 55 W...
  • Seite 31 WV-X6531N / WV-X6511N / WV-X6531NS WV-S6530N Lackierung: Gehäuse: Aluminium-Druckguss* , Natursilber Sonnenblende* ABS+PC-Kunststoffüberzug* , Natursilber Äußere Befestigungsschrauben: SUS (Korrosionsbeständige Behandlung) Glockenabdeckung: PC-Kunstharz (mit ClearSight-Beschichtung (wasserabstoßende Beschichtung)), Klare Sonstiges: Spezifikationen für Salzschutz (ISO14993-konform) (nur WV-X6531NS) *1 Weitere Informationen über Stromversorgung und Leistungsaufnahme finden Sie auf unserer Website (https://security.panasonic.com/support/info/).
  • Seite 32 An/ Aus Bis zu 20 Zeichen (alphanumerische Zeichen, Symbole) Video-Bewegungsmelder An/ Aus, 4 Bereiche einstellbar (VMD): • Objektiv WV-X6531N / WV-X6511N / WV-X6531NS WV-S6530N Zoomverhältnis: 40x Optischer Zoom 21x Optischer Zoom 60x HD Zusätzlicher optischer Zoom* 31x HD Zusätzlicher optischer Zoom*...
  • Seite 33 WV-X6531N / WV-X6511N / WV-X6531NS WV-S6530N Brennweite: 4,25 mm – 170 mm 4,0 mm – 84,6 mm Max. Öffnungsverhältnis: 1:1,6 (WEIT) – 1:4,95 (TELE) 1:1,6 (WEIT) – 1:4,5 (TELE) Brennweitenbereich: 3 m – ∞ 1,5 m – ∞ Blendenbereich: F1,6 – Close...
  • Seite 34 Bildkompression* H.265/ H.264 Übertragungspriorität: Konstante Bitrate / VBR / Priorität der Bildwiederholfrequenz / Größte Mühe Bildwiederholfrequenz: 1 fps/ 3 fps/ 5 fps*/ 7,5 fps*/ 10 fps*/ 12 fps*/ 15 fps*/ 20 fps*/ 30 fps*/ 60 fps* * Die Bildwiederholfrequenz ist begrenzt auf die “Bitrate”. Wird ein Wert mit einem Sternchen (*) ausgewählt, ist die tatsächli- che Bildwiederholfrequenz eventuell niedriger als der ausge- wählte Wert.

  • Seite 35: Sonderzubehör

    Auf dem Multibildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden. (Einschließlich der Kamera selbst) Kompatibel mit SDXC/SDHC/ Hergestellt von Panasonic SD-Speicherkarten* (SD-Geschwindigkeitsklasse 4 oder höher) SDXC-Speicherkarte : 64 GB, 128 GB, 256 GB SDHC-Speicherkarte : 4 GB, 8 GB, 16 GB, 32 GB...
  • Seite 36 Panasonic Corporation http://www.panasonic.com Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2017 fle0417-1087 PGQP2404YA...
