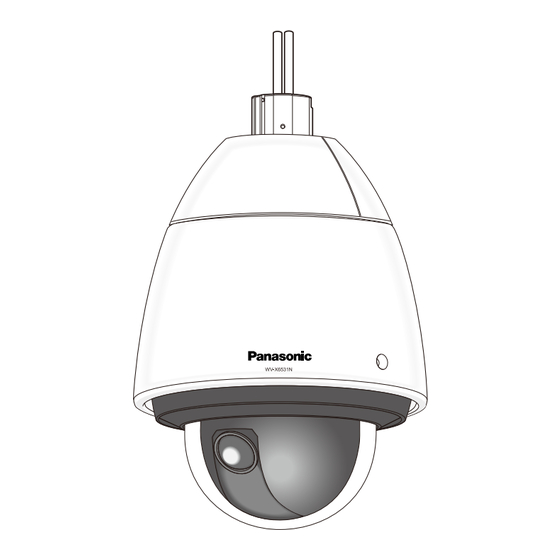

Seite 1 Serie WV-X6500 Modell-Nr. WV-X6531N Diese Bedienungsanleitung trifft auf folgende Modelle zu: Serie WV-X6500 (WV-X6531N, WV-X6511N). Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetrieb- nahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.
Seite 2: Abkürzungen
Vorwort Vorwort Bedienerhandbücher Das Produkt wird mit den folgenden 3 Satz Bedienungsanleitungen geliefert. • Bedienungsanleitung (vorliegendes Dokument): Beschreibungen zu Einstellung und Bedienung der Kamera. • Wichtige Informationen: Informationen über Sicherheitsmaßnahmen, die für sicheren Betrieb und Montage der Kamera erforderlich sind. •...
Seite 3: Für Die Registrierung Als Administrator
Vorwort Für die Registrierung als Administrator Zum Zeitpunkt des ersten Zugriffs auf die Kamera (oder zum Zeitpunkt der Initialisierung) wird die Registrierungsanzeige angezeigt. [Benutzername (1 bis 32 Zeichen)] Geben Sie den Benutzernamen des Administrators ein. Zulässige Zeichenanzahl: 1 - 32 Zeichen Nicht verfügbare Zeichen: 2-Byte-Zeichen und 1-Byte-Symbole "...
Seite 4 Vorwort Wenn die Kamera erneut verbunden wird, erscheint ein Authentifizierungsfenster. Geben Sie den registrierten Benutzernamen und das Passwort ein, um den Betrieb zu starten. Viewer-Software Um die H.265-Bilder (oder H.264-Bilder) anzuzeigen, Audio zur/von der Kamera zu senden/empfangen und die Protokolle anzuzeigen oder die auf der SD-Speicherkarte gespeicherten Bilder anzuzeigen, muss die Viewer-Software “Network Camera View 4S”...
Seite 5 Vorwort • Falls der Installationsassistent auch nach der Installation von ActiveX wieder erscheint, muss der PC neu gestartet werden. • Jede Installation der Viewer-Software auf einem PC muss durch eine Lizenz gedeckt sein. Wie oft die Viewer-Software über die Kamera installiert wurde, kann auf der Seite “Wartung”, [Upgrade]-Register (®Seite 243) überprüft werden.
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Bedienung ....................9 Überwachen von Bildern auf einem PC ................9 1.1.1 Überwachen von Bildern einer Einzelkamera ..............9 1.1.2 “Live”-Seite ........................12 1.1.3 Überwachung der Bilder mehrerer Kameras ..............18 Überwachung von Bildern über ein Handy/mobiles Endgerät ........21 1.2.1 Überwachung von Bildern über ein Handy ..............21 1.2.2 Überwachung von Bildern über ein mobiles Endgerät (einschließlich Smartphones) .........................23...
Seite 7 Einstellungen für E-Mail-Benachrichtigung im Alarmfall ..........165 2.7.4.4 Einstellungen für FTP-Übertragung von Alarmbildern ..........166 2.7.4.5 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall ....167 2.7.4.6 Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll im Alarmfall ........................168 2.7.4.7 Einstellungen für die HTTP-Alarmnachricht im Alarmfall ...........169 2.7.5 VMD-Einstellungen [VMD-Bereich] ................169 2.7.6...
Seite 8 Installation der “IP Setting Software” von Panasonic ...........253 3.1.3 Installation der Bedienungsanleitungen ...............254 3.1.4 Installation der Viewer-Software ...................254 3.1.5 Netzwerkeinstellung der Kamera mit der “IP Setting Software” von Panasonic ...255 Inhalt des Systemprotokolls ..................258 Fehlersuche ........................263 Verzeichnisstruktur von Laufwerk B ................277 Bedienungsanleitung...
Seite 9: Bedienung
Im Folgenden wird beschrieben, wie die von einer Kamera gelieferten Bilder auf einem PC überwacht werden. 1.1.1 Überwachen von Bildern einer Einzelkamera Den Web-Browser starten. Die dem Gerät über die Panasonic “IP Setting Software” zugewiesene IP-Adresse in das Adressenfeld des Browsers eingeben. •...
Seite 10 1 Bedienung Die [Enter]-Taste auf der Tastatur drücken. → Die “Live”-Seite wird angezeigt. Zu Einzelheiten über die “Live”-Seite siehe Seite 12. Wenn “Benutzer-Auth.” auf “An” steht, wird vor der Wiedergabe von Live-Bildern das Authentifizierungsfenster zur Eingabe des Benutzernamens und Passwortes angezeigt. WICHTIG •...
Seite 11 1 Bedienung Bei Einstellung von “Stream-Übertragung” auf “Aus” Max. 30fps Bedienungsanleitung...
Seite 12: Live"-Seite
1 Bedienung 1.1.2 “Live”-Seite Anmerkung • Die auf der “Live”-Seite angezeigten Tasten und Einstellungspunkte können in Abhängigkeit von den Benutzerrechten des zugreifenden Benutzers geändert werden. Sie können die Einstellungen der Benutzerrechte bei “Benutzer-Auth.” unter “Benutzerverw.” vornehmen. (®Seite 181) Pull-Down-Menü [select language] Die Anzeigesprache für die Kamera kann gewählt werden.
Seite 13 1 Bedienung Das Bild wird im Hauptbereich auf der Grundlage der Einstellungen in Stream(1) – (4) (®Seite 102), JPEG(1) – (3) (®Seite 100) oder Mehrfachbildschirm (®Seite 154) angezeigt. Der erste Stream, der angezeigt wird, wenn Sie auf die Kamera zugreifen, kann auch unter “Anfangsanzeigestream”...
Seite 14 1 Bedienung • : Durch Anklicken dieser Taste wird das Zoomverhältnis auf x1,0 eingestellt. • : Durch Anklicken dieser Taste wird das Zoomverhältnis auf “Tele” eingestellt. [Fokus]-Taste • : Diese Taste anklicken, um die Fokusautomatik zu aktivieren. • : Diese Taste anklicken, um den Fokus auf “Nah” einzustellen. •...
Seite 15 Anklicken dieser Taste bringt die unten aufgeführte Betreuungsseite in einem neuen Fenster zur Anzeige. Auf dieser Webseite finden Sie technische Informationen, FAQs und andere Informationen. http://security.panasonic.com/support/ Alarm-Anzeigetaste Wenn ein Alarm auftritt, blinkt die Anzeige. Wenn diese Taste angeklickt wird, wird der Ausgangs-Anschluss zurückgesetzt und die Taste verschwindet.
Seite 16 1 Bedienung Schnappschusstaste Durch Klicken auf diese Taste kann ein Bild (Standbild) aufgenommen werden. Das Bild wird in einem neuen Fenster angezeigt. Rechtsklick im angezeigten Bild bringt das Popup-Menü zur Anzeige. Zum Abspeichern des Bildes im PC im Popup-Menü “Save” wählen. Wahl von “Print”...
Seite 17 1 Bedienung • Die maximale Dauer eines einzelnen Audio-Ausgangs ist in der Registerkarte [Audio] auf der Seite “Bild/Audio” unter Audioausgangsdauer festgelegt. Nach Ablauf der vorgegebenen Audioausgangsdauer stoppt der Audioausgang. Um die Audioübertragung wieder zu aktivieren, die [Audio-Ausgang]-Taste erneut anklicken. • Beim Neustart der Kamera wird die eingestellte Lautstärke (sowohl für Audioübertragung als auch -empfang) auf den auf der Seite “Bild/Audio”...
Seite 18: Überwachung Der Bilder Mehrerer Kameras
Wenn Sie eine Kamera mit aktivierter Authentifizierungsfunktion registriert haben, geben Sie den Benutzernamen und das Passwort des für die Kamera registrierten “Administrators” in das Dialogfenster “Authentifizierung” ein. Informationen über die allgemeinen Geschäftsbedingungen zur Verwendung des Mehrfachbildschirms finden Sie auf der unten stehenden Support-Website von Panasonic. http://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 19 1 Bedienung Vom Pull-down-Menü “Live-Ansicht” in der Seite “Live” “Mehrfachbildschirm” auswählen. → Die von den registrierten Kameras gelieferten Bilder werden im gewählten Multibildformat (der Bildschirm kann in bis zu 16 Segmente unterteilt werden) angezeigt. Es folgen einige Hinweise zur Anzeige im 4fach-Bildformat. Pull-Down-Menü...
Seite 20 1 Bedienung Kamerasteuerungsleiste Kann verwendet werden, um einen Schnappschuss der JPEG-Bilder zu erstellen oder die Lautstärke des PC-Mikrofoneingangs/-ausgangs (Mikrofoneingang oder Audio-ausgang) einzustellen. Anmerkung • In Abhängigkeit von der Netzwerkumgebung und der Anzahl der zugreifenden Benutzer kann die Bildwiederholfrequenz abfallen. • Wenn die für JPEG spezifizierte Bild-Digitalisierung nicht erhalten werden kann, werden JPEG-Bilder mit der Bild-Digitalisierung angezeigt, die erhalten werden konnte.
Seite 21: Überwachung Von Bildern Über Ein Handy/Mobiles Endgerät
Bei der Einstellung von “Sprache” auf “Autom.” erfolgt die Anzeige auf Englisch. Soll die Anzeige auf Japanisch oder Chinesisch erfolgen, unter “Sprache” den Posten “Japanisch” bzw. “Chinesisch” wählen. (®Seite 73) Siehe unsere Webseite zu Einzelheiten über kompatible Geräte (http://security.panasonic.com/support/info/). Mit dem Handy “http://IP-Adresse/mobile” oder “http://Für DDNS-Server registrierter Hostname/mobile” öffnen.
Seite 22 1 Bedienung Schwenken/Neigen Zum Verändern der Kamerarrichtung. Drücken einer Wahltaste schwenkt bzw. neigt die Kamera in die entsprechende Richtung. Zoom-Anzeige Durch Drücken von “*” oder “#” kann die Kamera gezoomt werden. Auffrischregelung Drücken Sie die Wahltaste “5” oder die Taste [Manual Refresh], um die Kamerabilder zu aktualisieren. Drücken Sie die Taste [Auto Refresh], um die Bilder der Kamera in Intervallen von 5 Sekunden zu aktualisieren.
Seite 23: Überwachung Von Bildern Über Ein Mobiles Endgerät (Einschließlich Smartphones)
-Browser ein Bild im Format MJPEG und der Standard-Browser ® im Format JPEG an. Weitere Informationen zu kompatiblen Geräten finden Sie auf unserer Webseite (http://security.panasonic.com/support/info/). WICHTIG • Wenn das Authentifizierungsfenster erscheint, Benutzernamen und Passwort eingeben. Zur Verbesserung der Sicherheit wird empfohlen, das Passwort regelmäßig zu ändern. (®Seite 181) Anmerkung •...
Seite 24 1 Bedienung Mit dem mobilen Endgerät “http://IP-Adresse/cam” oder “http://Für DDNS-Server registrierter Hostname/ cam” öffnen. → Kamerabilder werden angezeigt. Live-Bildbereich Anzeigebereich für Kamerabilder. Bedienungstastenbereich Anzeigebereich für Tasten zur Bedienung der im Funktionswählbereich D angewählten Funktionen. Zoom-Bedienungsbereich Anzeigebereich für Tasten zum Bedienen der Zoom-Funktion. Funktionswählbereich Bei Wahl von verfügbaren Funktionen werden die Bedienungstasten im Bedienungstastenbereich B angezeigt.
Seite 25 1 Bedienung Die der gewünschten Funktion entsprechende Taste anklicken. Schwenken/Neigen Preset Auflösungsregelung AUX-Steuerung Fokus-Anzeige Zoom-Anzeige Die einzelnen Funktionen sind im Folgenden erläutert. Bedienungsanleitung...
Seite 26 1 Bedienung Schwenken/Neigen Anklicken der -Taste bringt die Tasten zum Schwenken/Neigen zur Anzeige. Schwenken/Neigen kann mit den Tasten in allen Richtungen eingestellt werden. Preset Durch Drücken von die Tasten zum Wählen der Presetposition auf dem Bildschirm anzeigen. Die mit den Tasten gewählten Kamerabilder für abgespeicherte Preset-Kamerarichtungen werden angezeigt.
Seite 27 1 Bedienung Auflösungsregelung Durch Drücken von die Taste zum Wählen der Bildschirmauflösung anzeigen. Die Auflösung kann durch Wählen eines Einstellwerts mit den Tasten geändert werden. Bilder werden in der unter [JPEG] auf dem [Bild]-Register gewählten Bild-Digitalisierung “JPEG(1)”, “JPEG(2)”, oder “JPEG(3)” angezeigt. Bedienungsanleitung...
Seite 28 1 Bedienung AUX-Steuerung Anklicken der -Taste bringt die Tasten zum Einstellen des AUX-Ausgangs auf dem Bildschirm zur Anzeige. Die AUX-Ausgangsklemmen werden mit den Tasten eingestellt. Diese Funktion wird nur dann angezeigt, wenn im Setupmenü “Klemme 3” auf “AUX-Ausgang” steht. (®Seite 58) Bedienungsanleitung...
Seite 29 1 Bedienung Fokus-Anzeige Anklicken der -Taste bringt die Tasten zum Fokussieren der Kamera zur Anzeige. Der Fokus der Kamera kann über die Tasten eingestellt werden. Zoom-Anzeige Die Zoomfunktion der Kamera kann über die Tasten bedient werden. Bedienungsanleitung...
Seite 30 1 Bedienung Anmerkung • Die auf dem mobilen Endgerät angezeigte Bildgröße kann durch Zugriff auf folgende Adressen geändert werden. – Große Anzeige: http://IP-Adresse/cam/dl – Mittelgroße Anzeige: http://IP-Adresse/cam/dm – Kleine Anzeige: http://IP-Adresse/cam/ds • Durch Ändern der Auflösung mithilfe der Auflösungsregelung ändert sich zwar die Auflösung, aber die Bildgröße bleibt unverändert.
Seite 31: Manuelle Aufzeichnung Von Bildern Auf Einer Sd-Speicherkarte
1 Bedienung 1.3 Manuelle Aufzeichnung von Bildern auf einer SD-Speicherkarte Auf der “Live”-Seite angezeigte Bilder können manuell auf der SD-Speicherkarte aufgezeichnet werden. Diese Taste funktioniert, wenn im Setup-Menü auf der “Allgemeines”-Seite, [SD-Speicherkarte]-Register, der Posten “Speicher-Trigger” auf “Manuell” steht. (®Seite 83) Im Setupmenü...
Seite 32 1 Bedienung Anmerkung • Auf die auf Laufwerk B gespeicherten Bilddaten kann zugegriffen werden, indem auf dem [SD-Speicherkarte] -Register “Bildzugriff” ausgeführt und über das Benutzer-Authentifizierungsfenster (®Seite 95) eingeloggt wird. Das Bestimmungsverzeichnis, in dem die Daten gespeichert werden, ist ein festes Verzeichnis auf Laufwerk B (®Seite 277).
Seite 33: Alarmoperation
VMD-Alarm: Die Alarmoperation wird ausgelöst, wenn im voreingestellten VMD-Bereich Bewegung erkannt wird. * VMD ist die Abkürzung für “Video-Bewegungsdetektor”. • Befehlsalarm: Die Alarmoperation wird ausgelöst, wenn ein Panasonic-Alarmprotokoll von einem an das Netzwerk angeschlossenen Gerät eingeht. • Autom. Trackingalarm: Als Teil des Auto-Tracking-Ablaufs wird eine vorher eingestellte Alarmoperation durchgeführt.
Seite 34: E-Mail-Nachricht Im Alarmfall
Benachrichtigung vorgegebener Adressen im Alarmfall (Panasonic-Alarm- protokollnachricht) Um diese Funktion nutzen zu können, muss ein Netzwerk-Diskrekorder usw. von Panasonic ans System angeschlossen sein. Wenn “Panasonic-Alarmprotokoll” auf “An” steht, wird das angeschlossene Panasonic-Gerät vom Alarmzustand der Kamera benachrichtigt. Die Einstellungen für das Panasonic-Alarmprotokoll können auf der “Alarm”-Seite, [Benachrichtigung]-Register, im “Benachrichtigung...
Seite 35: Bildübertragung Zu Einem Ftp-Server
1 Bedienung 1.5 Bildübertragung zu einem FTP-Server Bilder können zu einem FTP-Server übertragen werden. Die folgenden Einstellungen ermöglichen es, im Alarmfall oder in vorgegebenen Zeitabständen gemachte Aufnahmen zu einem FTP-Server zu übertragen. WICHTIG • Bei Verwendung dieser Funktion sollte das Einloggen in den FTP-Server durch Vorgabe von Benutzernamen und Passwörtern eingeschränkt werden.
Seite 36: Abspeichern Von Bildern Auf Sd-Speicherkarte Bei Ausfall Der Periodischen Ftp-Übertragung
SD-Speicherkarte gesichert werden. Ein Trigger zum Abspeichern von Bildern auf der SD-Speicherkarte kann über die “Allgemeines”-Seite, [SD-Speicherkarte]-Register ausgewählt werden. (®Seite 80) Um die SD-Speichersicherungsfunktion der Netzwerk-Diskrekorder von Panasonic nutzen zu können, “Periodische FTP-Übertragung” (®Seite 200) auf “Aus” und “Speicher-Trigger” unter “Aufzeichnungsstream 1”...
Seite 37: Anzeigen Der Protokollliste
1 Bedienung 1.6 Anzeigen der Protokollliste Zeigt die Historie einzelner Protokolle in Listenform an. • Alarmprotokoll: Protokolle über Alarmfälle mit Informationen wie Zeit und Datum des Alarmfalls, Bildaufzeichnungszeitspanne und Alarmart werden angezeigt. • Manuell/Zeitplan protokoll: Protokolle über manuelle Aufzeichnungen oder im Laufe eines Zeitplans erfolgte Aufzeichnungen sowie die Bildaufzeichnungszeitspanne werden angezeigt.
Seite 38 1 Bedienung Die [Protokoll]-Taste anklicken. → Die Protokollliste wird in einem neuen Fenster (Protokolllisten-Fenster) angezeigt. WICHTIG • Es kann jeweils nur ein Benutzer Bedienungen im Protokolllisten-Fenster vornehmen. Anderen Benutzern wird der Zugriff auf das Protokolllisten-Fenster verweigert. Zeit Hier wird die Dauer der Aufzeichnung von Daten auf SD-Speicherkarte angezeigt. Aufzeichnungsstream Den Aufzeichnungsstream wählen, dessen Protokolle angezeigt werden sollen.
Seite 39 1 Bedienung – FTP-Fehler protokoll: Protokolle mit Informationen über gescheiterte Periodische FTP-Übertragungen werden angezeigt. • Vorgabe: Alle Anmerkung • Wenn “Aufzeichnungsstream” auf “Stream 1” steht und für “Stream 1” “JPEG(1)”, “JPEG(2)”, oder “JPEG(3)” gesetzt wurde, wird das FTP-Fehlerprotokoll angezeigt. Aufzeichnungszeit Die Zeitspanne der auf der Protokollliste angezeigten Protokolle einstellen.
Seite 40 1 Bedienung • [Dauer]: Hier wird die Zeitspanne der Aufzeichnung von Daten auf SD-Speicherkarte angezeigt. Anmerkung • Die Differenz zwischen Ende und Beginn der Aufzeichnungszeit des Bildes wird bei der Berechnung auf die nächste Zehntelsekunde gerundet. Wenn nur 1 JPEG-Bild gespeichert wird, lautet die Anzeige deshalb 00:00:00.
Seite 41: Wiedergabe Von Auf Sd-Speicherkarte Abgespeicherten Aufzeichnungen
1 Bedienung 1.7 Wiedergabe von auf SD-Speicherkarte abgespei- cherten Aufzeichnungen Beim Anklicken einer Zeit/Datumsangabe im Protokolllisten-Fenster wird von der “Live”-Seite auf die “Wiedergabe”-Seite umgeschaltet. Sind für die angeklickte Zeit/Datumsangabe Aufzeichnungen auf der SD-Speicherkarte vorhanden, so wird das erste dieser Bilder angezeigt. Das Anzeigeformat ist je nach dem “Aufzeichnungsformat”...
Seite 42 1 Bedienung Zahl der Bilder Anklicken eines Zeit-/Datumseintrags im Protokolllisten-Fenster bringt die Zahl aller darunter abgespeicherten Bilder sowie die Nummer des gegenwärtig angezeigten Bildes zur Anzeige. Anmerkung • Eine Bildnummer eingeben und die [Enter]-Taste auf der Tastatur drücken. Das der eingegebenen Nummer entsprechende Bild wird angezeigt.
Seite 43 1 Bedienung Anmerkung • Niederhalten der Maustaste und Bewegen des Maus-Cursors auf diese Taste inkrementiert die angezeigte Bildnummer. Bei Freigabe des Maus-Cursors stoppt das Inkrementieren der Bildnummer und das der bei Freigabe des Maus-Cursors angezeigten Bildnummer entsprechende Bild wird angezeigt. (ENDE)-Taste Das letzte Bild wird angezeigt.
Seite 44: Wiedergabe Von Auf Sd-Speicherkarte Gespeicherten Bildern Im Format "Stream(1)"/ "Stream(2)"/"Stream(3)"/"Stream(4)
1 Bedienung 1.7.2 Wiedergabe von auf SD-Speicherkarte gespeicherten Bildern im Format “Stream(1)”/“Stream(2)”/“Stream(3)”/“Stream(4)” WICHTIG • Je nach Netzwerkumgebung ist das Herunterladen von Videodaten u.U. nicht möglich. Wenn das Herunterladen fehlgeschlagen ist, während Bilder wiedergegeben wurden, können Sie die Bilder herunterladen, indem Sie die aktuelle Wiedergabe der Bilder anhalten und das Herunterladen neu starten.
Seite 45 1 Bedienung • Audio-Aufzeichnungen werden nicht wiedergegeben, wenn “Audioübertragungsmodus” auf dem [Audio]-Register der “Bild/Audio”-Seite auf “Aus” oder “Interaktiv(Halb-Duplex)” steht. (SCH-VOR)-Taste Mit jeder Betätigung dieser Taste ändert sich die Wiedergabegeschwindigkeit. Wird die -Taste bei Schnellrücklauf-Wiedergabe angeklickt, so kehrt die Wiedergabegeschwindigkeit auf den Normalwert zurück. Anmerkung •...
Seite 46 Player wiedergegeben werden. Für die Leistung dieser Programme übernehmen wir jedoch ® keine Gewährleistung. • Abhängig vom Betriebszustand der SD-Speicherkarte oder des Windows Media Players ist die Wiedergabe von H.264-Videodaten eventuell nicht möglich. Weiterführende Informationen zur Wiedergabe von H.265-Videodaten finden Sie auf der folgenden Panasonic-Webseite. http://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 47: Einstellungen
2 Einstellungen 2 Einstellungen 2.1 Netzwerksicherheit 2.1.1 Vorhandene Sicherheitsfunktionen Die Kamera bietet folgende Sicherheitsfunktionen. Zugriffskontrolle mittels Host- und Benutzer-Authentifizierung Individuelle Zugriffsrechte können durch Einstellung der Host- und/oder Benutzer-Authentifizierung auf “An” eingeschränkt werden. (®Seite 181, Seite 185) Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.Ä.
Seite 48: Anzeigen Des Setupmenüs Auf Einem Pc
2 Einstellungen 2.2 Anzeigen des Setupmenüs auf einem PC Die Einstellung der Kamera kann über das Setupmenü erfolgen. WICHTIG • Das Setupmenü ist nur durch Benutzer mit der Berechtigungsebene “1. Administrator” bedienbar. Siehe Seite 181 zur Konfiguration von Berechtigungsebenen. 2.2.1 Anzeigen des Setupmenüs Die “Live”-Seite anzeigen.
Seite 49: Einstellungen Im Setupmenü
2 Einstellungen 2.2.2 Einstellungen im Setupmenü Menütasten Setup-Seite Im linken Rahmen des Fensters die Taste für das gewünschte Setupmenü anklicken. Wo Registerkarten am oberen Ende der “Setup”-Seite im rechten Rahmen des Fensters vorhanden sind, das gewünschte Register anklicken und die entsprechenden Einstellungen vornehmen. Alle im rechten Rahmen des Fensters angezeigten Posten einstellen.
Seite 50: Setupmenü-Fenster
2 Einstellungen 2.2.3 Setupmenü-Fenster [Setup]-Taste Die “Setup”-Seite anzeigen. [Live]-Taste Die “Live”-Seite anzeigen. [Schnell-Setup]-Taste Zeigt die “Schnell-Setup”-Seite an. Die “Schnell-Setup”-Seite wird verwendet, um den Anschluss zum Internet und die Ereignisoperationen wie zum Beispiel die Alarmeinstellungen und die Kamerabewegung bei Alarm einzustellen. (®Seite 52) [Allgemeines]-Taste Zeigt die “Allgemeines”-Seite an.
Seite 51 2 Einstellungen [Zeitplan]-Taste Zeigt die “Zeitplan”-Seite an. Auf der Seite “Zeitplan” können Zeitzonen festgelegt werden, innerhalb derer die Aktivierung des VMD-Bewegungsmelders zugelassen wird. (®Seite 236) [Wartung]-Taste Zeigt die “Wartung”-Seite an. Auf der “Wartung”-Seite kann das Einsehen der Systemprotokolle, das Aktualisieren der Firmware, die Statusprüfung und das Initialisieren des Setupmenüs erfolgen. (®Seite 243) Kameratitel Der Titel der in Einstellung befindlichen Kamera wird angezeigt.
Seite 52: Schnell-Setup Anwenden [Schnell-Setup]
2 Einstellungen 2.3 Schnell-Setup anwenden [Schnell-Setup] Die Seite “Schnell-Setup” verwendet einfache Bedienungen, um Folgendes einzustellen: – Das Kamerabild für das Internet zur Verfügung stellen – Einstellung von Ereignisoperationen wie die Aufzeichnung eines Zeitplans/Alarms auf der SD-Speicherkarte Die Seite “Schnell-Setup” besteht aus den Registerkarten [Internet] und [Ereignisoperation]. 2.3.1 Internet-Einstellungen [Internet] Auf der “Allgemeines”-Seite das [Internet]-Register anklicken.
Seite 53: Eine Ereignisoperation Konfigurieren [Ereignisoperation]
2 Einstellungen Global/Japan Anmerkung • Bei Einsatz der Kamera in Japan “Japan” wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Der “Viewnetcam.com”-Service, der angezeigt wird, wenn “Global” ausgewählt ist, ist nicht in Japan verwendbar. [Service] Mit “Viewnetcam.com” oder “Aus” die Nutzung von “Viewnetcam.com” aktivieren bzw. deaktivieren. Anwählen von “Viewnetcam.com”...
Seite 54 2 Einstellungen Die aktuellen Einstellungen werden hier angezeigt. Sie können die Ereignisoperationen für die Aufzeichnung des Zeitplans auf SD/periodische FTP-Übertragung/ Alarmerkennung einstellen. Sobald Sie die Einstellungen in jedem Setup-Menü vervollständigt haben, klicken Sie auf die Taste [Nächste], um fortzufahren. Der Setup-Ablauf ist wie folgt. Anmerkung •...
Seite 55 2 Einstellungen Ablauf des Ereignisoperation-Setups Ereignisfunktions- Alarm Zeitplan typ: (®Seite 53) (®Seite 66) Wählt den Auslöser nach dem Zweck der Einstellung aus. Klemme/VMD/Tonerkennung Ereignisoperati- FTP-Bildübertr SD-Speicher- SD-Speicher- Periodische on-Setup: aufzeichnung: aufzeichnung: FTP-Übertra- (®Seite 61) Konfiguriert die im Set- JPEG/H.265/H. H.265/H.264 gung up des Ereignisfunkti- (®Seite 67)
Seite 56: Den Zeitplan/Alarm Konfigurieren (Setup-Menü Des Ereignisfunktionstyps)
2 Einstellungen 2.3.2.1 Den Zeitplan/Alarm konfigurieren (Setup-Menü des Ereignis- funktionstyps) Hier wird der Funktionstyp des Ereignisses ausgewählt. [Trigger] • Alarm: Bei der Einstellung der Alarmerkennungseinstellungen auswählen. • Zeitplan: Zwischen “SD-Speicheraufzeichnung” und “Periodische FTP-Übertragung” auswählen. • Vorgabe: Alarm [Format der SD-Speicherkarte] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 57: Alarm: Die Klemme Und Vmd Konfigurieren (Alarmsetup-Menü)
2 Einstellungen 2.3.2.2 Alarm: Die Klemme und VMD konfigurieren (Alarmsetup-Menü) Die Einstellungen zu den Aktionen, wenn ein Alarm erkannt wurde, können in diesem Abschnitt konfiguriert werden. Alarm [Klemme 1] Die Betriebsweise von Schnittstelle 1 festlegen. • Aus: Nicht belegt. • Alarmeingang(TRM1): Empfängt den Schnittstellenalarmeingang.
Seite 58 2 Einstellungen – Schließen: Alarm wird gemeldet, wenn der Status der Klemme auf “An” wechselt. – Öffnen: Alarm wird gemeldet, wenn der Status der Klemme auf “Aus” wechselt. • Alarmausgang: Alarmsignale werden gemäß den unter “Ausgangs-Anschluss” (®Seite 158) getroffenen Einstellungen ausgegeben. •...
Seite 59: Kamerabewegung Bei Alarm
2 Einstellungen Anmerkung • Die Dauer der Alarm-Deaktivierungszeit kann für jeden Alarmtyp angegeben werden. Dies bedeutet z. B., dass innerhalb einer Zeitspanne, in der kein “Schnittstellenalarm 1” erfolgen soll, der “VMD-Alarm” erfolgen kann. Kamerabewegung bei Alarm [Schnittstellenalarm 1] Eine der folgenden Operationen für den Fall Schnittstellenalarm 1 wählen. Diese Einstellung ist verfügbar, wenn “Klemme 1”...
Seite 60: Zurück-Taste
2 Einstellungen [Tonerkennungsalarm] Eine der folgenden Operationen für den Fall Ton-Alarm wählen. • Aus: Bei Erfassung von Ton-Alarm erfolgt keine Operation. • 1-256: Wird eine bereits abgespeicherte Presetposition gewählt, fährt die Kamera bei Ton-Alarm in diese Position. • Autom. Tracking: Bei Ton-Alarm startet die Kamera Auto-Tracking. •...
Seite 61: Alarm: Die Details Für Die Bildübertragung Oder Aufzeichnungsbedingungen Konfigurieren
2 Einstellungen [Nächste]-Taste Wenn Sie “FTP-Bildübertr” für “Trigger” auswählen und auf die Taste [Nächste] klicken, wird das Setup-Menü für die FTP-Übertr. angezeigt. (®Seite 61) Wenn Sie die “SD-Speicheraufzeichnung” für den “Trigger” auswählen, “JPEG(1)”, “JPEG(2)” oder “JPEG(3)” für das “Aufzeichnungsformat” auswählen und auf die Taste [Nächste] klicken, wird das Setup-Menü für die JPEG-Aufzeichnung angezeigt.
Seite 62: B Die Sd-Speicheraufzeichnung (Jpeg) Konfigurieren (Setup-Menü Der Jpeg-Aufzeichnung)
2 Einstellungen Die Einstellung der obigen Anzeige ist auf der Seite 198 beschrieben. Informationen über die “Bildkomprimierungsrate bei Alarmerkennung” und “Bildqualität bei Alarmerkennung” finden Sie unter “2.7.4.2 Einstellung der Bildqualität in Verbindung mit Alarmoperationen”. [Nächste]-Taste Wenn Sie im Setup-Menü des Alarms “Alarmausgang” auswählen und auf die Taste [Nächste] klicken, wird das Setup-Menü...
Seite 63 2 Einstellungen C Die SD-Speicheraufzeichnung (H.265 oder H.264) konfigurieren (Set- up-Menü der Videoaufzeichnung) In diesem Abschnitt wird die SD-Speicheraufzeichnung (H.265 oder H.264) konfiguriert, wenn ein Alarm erkannt wurde. [Audioaufzeichnung] Wählen Sie An/Aus, um festzulegen, ob die Audiodaten aufgezeichnet werden sollen oder nicht. •...
Seite 64: Alarm: Den Ausgangs-Anschluss Konfigurieren
2 Einstellungen [Nächste]-Taste Wenn Sie im Setup-Menü des Alarms “Alarmausgang” auswählen und auf die Taste [Nächste] klicken, wird das Setup-Menü des Alarmausgangs angezeigt. (®Seite 64) Wenn Sie im Setup-Menü des Alarms auf die Taste [Nächste] klicken, ohne “Alarmausgang” auszuwählen, wird das E-Mail-Setup-Menü angezeigt. (®Seite 64) Anmerkung •...
Seite 65 2 Einstellungen • Konfiguration der E-Maileinstellungen: Die Konfiguration der obigen Anzeige ist auf Seite 193 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie auf die [Zurück]-Taste klicken, wird entweder das Setup-Menü der FTP-Übertragung (®Seite 61), das Setup-Menü...
Seite 66: Zeitplan: Die Sd-Aufzeichnung Oder Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Des Zeitplan-Funktionstyps)
2 Einstellungen 2.3.2.7 Zeitplan: Die SD-Aufzeichnung oder periodische FTP-Übertra- gung konfigurieren (Setup-Menü des Zeitplan-Funktionstyps) Hier wird der Zeitplantyp als “SD-Speicheraufzeichnung” oder “Periodische FTP-Übertragung” ausgewählt. [Trigger] • SD-Speicheraufzeichnung: Zeichnet das H.265-Bild (oder H.264-Bild) zum geplanten Zeitpunkt auf der SD-Speicherkarte auf. • Periodische FTP-Übertragung: Überträgt zum geplanten Zeitpunkt das JPEG-Bild auf den FTP-Server.
Seite 67: Zeitplan: Die Sd-Speicheraufzeichnung Einstellen (Setup-Menü Der Videoaufzeichnung)
2 Einstellungen 2.3.2.8 Zeitplan: Die SD-Speicheraufzeichnung einstellen (Setup-Menü der Videoaufzeichnung) Hier wird die SD-Speicheraufzeichnung (H.265 oder H.264) gemäß dem Zeitplan konfiguriert. [Audioaufzeichnung] Hier kann die Audioaufzeichnung aktiviert werden. • An: Audiodaten werden mit den Videodaten (Format MP4) abgespeichert. • Aus: Audiodaten werden nicht mit den Videodaten (Format MP4) abgespeichert. •...
Seite 68 2 Einstellungen Bildwiederholfrequenz (fps) Bild-Digitali- sierung 1024 800´600 1280´720 1024 1536 1024 1024 1024 1536 1280´960 1024 1024 1024 1536 1536 1536 2048 2048 1920´1080 1024 1536 1536 1536 2048 2048 2048 2048 3072 2048´1536 [Überschreiben] Festlegen, ob die Bilder überschrieben werden sollen, wenn die Restkapazität der SD-Speicherkarte zur Neige geht.
Seite 69: Zeitplan: Die Periodische Ftp-Übertragung Konfigurieren (Setup-Menü Der Periodischen Ftp-Übertragung)
2 Einstellungen • Konfiguration der Zeitplaneinstellungen: Die Einstellung der obigen Anzeige ist auf der Seite 236 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie auf die Taste [Zurück] klicken, wird das Setup-Menü der Videoaufzeichnung angezeigt. (®Seite 67) Anmerkung •...
Seite 70 2 Einstellungen • Konfiguration der Einstellungen der periodischen FTP-Übertragung: Die Konfiguration der obigen Anzeige ist auf Seite 198 beschrieben. [Nächste]-Taste Wenn Sie auf die Taste [Nächste] klicken, wird das Setup-Menü zur Einstellung des Zeitplans für die periodische FTP-Übertragung angezeigt. (®Seite 71) Anmerkung •...
Seite 71 2 Einstellungen • Konfiguration der Zeitplaneinstellungen der periodischen FTP-Übertragung: Die Einstellung der obigen Anzeige ist auf der Seite 236 beschrieben. [Einst.]-Taste Wenn Sie auf die Taste [Einst.] klicken, wird die Einrichtung beendet. [Zurück]-Taste Wenn Sie die [Zurück]-Taste anklicken, wird das Setup-Menü für die periodische FTP-Übertragung angezeigt.
Seite 72 2 Einstellungen Anmerkung • Die periodische FTP-Übertragung wird nicht ausgeführt, wenn die “Periodische FTP-Übertragung” nicht im “Zeitplanmodus” ausgewählt ist. Bedienungsanleitung...
Seite 73: Grundeinstellung Der Kamera [Allgemeines]
2 Einstellungen 2.4 Grundeinstellung der Kamera [Allgemeines] Auf der “Allgemeines”-Seite können grundlegende Einstellungen wie Kameratitel, Zeit und Datum sowie die Festlegungen für die SD-Speicherkarte und Protokolle erfolgen. Die “Allgemeines”-Seite enthält die Registerkarten [Allgemeines], [Internet], [SD-Speicherkarte], und [Protokoll]. 2.4.1 Grundeinstellungen [Allgemeines] Auf der “Allgemeines”-Seite das [Allgemeines]-Register anklicken.
Seite 74 2 Einstellungen • Autom.: Die Browser-Sprache wird automatisch gewählt. Wenn die Kamera die Browser-Sprache nicht unterstützt, wird Englisch gewählt. • Vorgabe: Autom. Die Anzeigesprache auf der “Live”-Seite kann ebenfalls geändert werden. (®Seite 12) Anmerkung • Wenn Japanisch ausgewählt wird, werden diagnostische E-Mails und die Anzeigen in Mobiltelefonen auf Japanisch angezeigt.
Seite 75 2 Einstellungen • Oben Mitte: Die Informationen werden in der oberen Mitte der Anzeige angezeigt. • Unten Mitte: Die Informationen werden in der unteren Mitte der Anzeige angezeigt. • Oben rechts: Die Informationen werden in der oberen rechten Ecke der Anzeige angezeigt. •...
Seite 76 2 Einstellungen • 100%: Anzeigen in der Standardgröße. • 150%: Anzeigen mit 150% der Standardgröße. • 200%: Anzeigen mit 200% der Standardgröße. • Vorgabe: 100% WICHTIG • Wenn die Einstellungen für [Datum/Zeit-Position] und [Kameratitel-Position] voneinander abweichen, ist die Bildwiederholfrequenz möglicherweise niedriger als der angegebene Wert. •...
Seite 77 2 Einstellungen – Auto-Modus (Autom. Schwenken, Preset-Sequenz, Patrouille) – VMD-Alarmeinstellung – Bild-/Positionseinstellung – Beim Schwenken/Neigen • Bei der Aufnahme von großen Motiven, die sich bewegen, kann die Stabilisierung Fehler verursachen. • Eine Änderung der Einstellungen für die “Stabilisator” nach der Einstellung der folgenden Bereiche kann eine Verschiebung der konfigurierten Bereiche zur Folge haben.
Seite 78 2 Einstellungen Betriebszustand Anzeigezustand Portweiterleitungsfehler aufgrund der UPnP -Funktion Blinkt orange (in Abständen von 2 Sekunden (1 Sekunde an/1 Sekun- de aus)) Störung der Kamera Blinkt rot Fehler beim Schreiben der SD-Speicherkarte Leuchtet rot [Statusaktualisierung] Eines der unten aufgeführten Intervalle für die Meldung über den Betriebszustand der Kamera wählen. Wenn sich der Status der Kamera ändert, wird durch Anzeige der Alarmanzeige-Taste, [AUX]-Taste oder der SD-Speicherstatusanzeige auf der “Live”-Seite auf den Status der Kamera hingewiesen.
Seite 79 2 Einstellungen [Viewer-Software (nwcv4Ssetup.exe)] - [Ganzbereichanzeige(RGB:0 to 255)] Wählen Sie “An” oder “Aus”, um festzulegen, ob der Kontrast der H.265-Bilder oder H.264-Bilder auf der Seite “Live” verstärkt werden soll oder nicht. Wenn “An” gewählt wird, wird der Bereich des RGB-Signals auf der Anzeige von 16-235 auf 0-255 vergrößert. Wenn ein hellerer Teil im Bild vorhanden ist, ist die Intensität möglicherweise überbelichtet.
Seite 80: Einstellung Der Sd-Speicherkarte [Sd-Speicherkarte]
2 Einstellungen 2.4.2 Einstellung der SD-Speicherkarte [SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Hier erfolgen die Einstellungen für die SD-Speicherkarte. Betriebsmodus [SD-Speicherkarte] “Anwenden” oder “Nicht anwenden” wählen, um die Nutzung der SD-Speicherkarte zu aktivieren bzw. deaktivieren.
Seite 81 Wenn die “Audioaufzeichnung” verwendet wird, muss eine Streameinstellung für den “Aufzeichnungsstream 1” und “Aus” für den “Aufzeichnungsstream 2” ausgewählt werden. [Restkapazitätsnachricht] Wenn für die SD-Speicherkarte die Restkapazitätsmeldung mittels E-Mailnachricht oder Panasonic-Alarmprotokoll aktiviert ist, einen der folgenden Grenzwerte für die Benachrichtigung wählen. 50%/ 20%/ 10%/ 5%/ 2% • Vorgabe: 50% Anmerkung •...
Seite 82: Sicherheit Sd-Speicherkarte
2 Einstellungen • Wird von “Aus” auf “An” umgeschaltet, werden bei unzureichender Restkapazität der SD-Speicherkarte alte Bilder gelöscht, um für neue Platz zu machen. Sicherheit SD-Speicherkarte [Neue Infos zu Manipulationserkennung] Zur Erkennung einer Manipulation der Daten auf der SD-Speicherkarte können zusätzliche Informationen hinzugefügt werden.
Seite 83 Einstellungen durch die für “Stream(4) & Aufzeichnung” ersetzt. • Zum Aufzeichnen von Daten auf einer SD-Speicheraufzeichnung mit einem Netzwerk-Diskrekorder von Panasonic “Aufzeichnungsformat” für “Aufzeichnungsstream 1” auf “JPEG(1)” setzen. • Wenn “Aufzeichnungsformat” auf “Stream(1)”, “Stream(2)”, “Stream(3)”, oder “Stream(4)” steht, werden die Einstellungen für folgende Funktionen korrigiert.
Seite 84: Jpeg-Aufzeichnung(Manuell)
2 Einstellungen • Autom. Tracking: Das Bild speichern, wenn ein autom. Trackingalarm erfolgt. Anmerkung • Wenn “Aufzeichnungsformat” auf “Stream(1)”, “Stream(2)”, “Stream(3)”, oder “Stream(4)” steht, ist “FTP-Fehler” nicht wählbar. • Um einen Alarm zuzulassen, müssen die Alarmeinstellungen vorab in der [Alarm]-Registerkarte konfiguriert werden.
Seite 85: Stream-Aufzeichnung (Alarm)
2 Einstellungen • Nicht verfügbare Zeichen: " & * / : ; < > ? \ | [Bildspeicherintervall/Anzahl zu speichernder Bilder(Voralarm)] - [Bildspeicherintervall] Wenn für “Speicher-Trigger” der Posten “Alarmeingang” gewählt ist, eines der folgenden Voralarm-Intervalle (Bildwiederholfrequenz) zum Abspeichern von Bildern auf der SD-Speicherkarte wählen. 0,1fps/0,2fps/0,33fps/0,5fps/1fps •...
Seite 86: Info Zur Sd-Speicherkarte
Wenn “Überschreiben” auf “Aus” steht und die Restkapazität der SD-Speicherkarte “0 MB” beträgt, werden darauf keine Bilder abgespeichert. Wenn die Benachrichtigungsfunktion aktiviert ist, erhalten die registrierten Adressen sowie die Benachrichtigungsadressen für das Panasonic-Alarmprotokoll bei nahezu voller SD-Speicherkarte eine E-Mailnachricht. (®Seite 165, Seite 176) [Format] Durch Anklicken der [Ausführ.]-Taste kann die SD-Speicherkarte formatiert werden.
Seite 87: Einstellungen Für Manipulationserkennung [Manipulationserkennung]
– SD-Speicherkarte: 2 GB • Aktuelle Informationen über geeignete SD-Speicherkarten finden Sie auf unserer Website (http://security.panasonic.com/support/info/). • Wenn wiederholt Bilder auf einer SD-Speicherkarte mit der automatischen Überschreibfunktion aufgezeichnet werden, vergewissern Sie sich, eine SD-Speicherkarte mit hoher Zuverlässigkeit und Haltbarkeit zu verwenden.
Seite 88 Durch die Installation des Root-Zertifikats auf Ihren PC können Sie die Signaturverifizierung für das vorinstallierte Zertifikat erhalten. Anmerkung • Siehe die Panasonic-Website (http://security.panasonic.com/support/info/) zu Einzelheiten über das Installieren der Zertifikate auf Ihrem PC. [CA-Zertifikat - CRT-Schlüssel generieren] Der CRT-Schlüssel (Kodierungsschlüssel) für die Manipulationserkennung wird generiert. Zum Generieren des CRT-Schlüssels durch Anklicken der [Ausführ.]-Taste das Dialogfeld “CRT-Schlüssel generieren”...
Seite 89: Einstellungen Für Manipulationserkennung
2 Einstellungen [CA-Zertifikat - CSR generieren] Wird das von der CA ausgestellte CA-Zertifikat als CA-Zertifikat für die Manipulationserkennung verwendet, so wird eine CSR (Zertifikatsregistrierungsanforderung) generiert. Zum Generieren der CSR durch Anklicken der [Ausführ.]-Taste das Dialogfeld “CA-Zertifikat - CSR generieren” aufrufen. [CA-Zertifikat - Zertifikat installieren] nstalliert das von der CA ausgestellte Zertifikat (CA-Zertifikat) und zeigt die dazugehörigen Informationen an.
Seite 90: Generierung Des Crt-Schlüssels (Kodierungsschlüssel)
2 Einstellungen Das Einstellverfahren für die Manipulationserkennung ist im Folgenden beschrieben. Generierung des CRT-Schlüssels (Kodierungsschlüssel) Zum Gebrauch des selbstsignierten Zertifikats Zum Gebrauch des von der CA ausgestellten Zertifikats Generierung des selbstsignierten Zertifikats Generierung einer CSR (Zertifikatsregistrierungsanforderung) Antrag auf Genehmigung durch die Zertifizierungsstelle (CA) - Ausstellung des Zertifikats Installation des Zertifikats Konfigurierung für neue Infos zu Manipulationserkennung...
Seite 91: Generierung Einer Csr (Certificate Signing Request [Zertifikatsregistrierungsanforderung])
2 Einstellungen Die [Ausführ.]-Taste anklicken. → Die Generierung des CRT-Schlüssels beginnt. Wenn die Generierung beendet ist, werden die Schlüssellänge und Zeit und Datum der Schlüsselgenerierung unter “Aktueller CRT-Schlüssel” angezeigt. Anmerkung • Zum Ändern (oder Aktualisieren) des generierten CRT-Schlüssels die Schritte 1 bis 2 durchführen. Der CRT-Schlüssel sowie das von der CA ausgestellte Zertifikat sind als Set gültig.
Seite 92 2 Einstellungen Die [Ausführ.]-Taste zu “CA-Zertifikat - CSR generieren” anklicken. → Das Dialogfeld “CA-Zertifikat - CSR generieren” wird angezeigt. Die Informationen für das zu generierende Zertifikat eingeben. Posten Beschreibung Zulässige Zeichenanzahl [Eigenname] Kamera-Adresse oder Hostnamen eingeben. 64 Zeichen [Land] Den Landesnamen eingeben. 2 Zeichen (Ländercode) [Staat] Den Namen des Staats eingeben.
Seite 93: Installation Des Von Der Ca Ausgestellten Zertifikats
2 Einstellungen 2.4.4.3 Installation des von der CA ausgestellten Zertifikats WICHTIG • Wenn keine CSR-Datei generiert wurde, kann das von der CA ausgestellte Zertifikat (CA-Zertifikat) nicht installiert werden. • Zur Installation des Zertifikats ist das von der CA ausgestellte CA-Zertifikat erforderlich. Die [Durchsuch...]-Taste zu “CA-Zertifikat - Zertifikat installieren”...
Seite 94: Einstellungen Für Manipulationserkennung
Die Manipulationserkennung kann mithilfe der speziellen Software auf Videodateien (MP4-Format) angewendet werden, die nach der Einstellung von “Neue Infos zu Manipulationserkennung” auf “An” aufgezeichnet wurden. Einzelheiten über die spezielle Software und deren Betrieb finden Sie auf der unten angegebenen Webseite. http://security.panasonic.com/support/info/ Bedienungsanleitung...
Seite 95: Abrufen Von Auf Sd-Speicherkarte Gespeicherten Bildern Und Kopieren In Den Pc [Bilder Sd-Speicherkarte]
2 Einstellungen 2.4.5 Abrufen von auf SD-Speicherkarte gespeicherten Bildern und Kopieren in den PC [Bilder SD-Speicherkarte] Auf der “Allgemeines”-Seite das [SD-Speicherkarte]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Im Folgenden wird beschrieben, wie auf SD-Speicherkarte gespeicherte Bilder in den PC kopiert werden. Vorher muss auf der “Netzwerk”-Seite, [Netzwerk]-Register, der Posten “FTP-Zugriff auf Kamera”...
Seite 96: Anzahl Der Auf Der Sd-Speicherkarte Abspeicherbaren Jpeg-Bilder (Richtwert)
Informationen über die Anzahl der JPEG-Bilder, die auf der SD-Speicherkarte gespeichert werden können, finden Sie auf der unten angegebenen Website. http://security.panasonic.com/support/info/ Mögliche Dauer der Streambilder (H.265 oder H.264), die auf der SD-Spei- cherkarte abgespeichert werden kann (Richtwert) Zur möglichen Dauer der auf SD-Speicherkarte speicherbaren H.265-Bilder (oder H.264-Bilder) siehe die unten angegebene Webseite.
Seite 97: Konfigurierung Des Pc-Verzeichnisses Zum Herunterladen Von Bildern [Protokoll]
2 Einstellungen 2.4.6 Konfigurierung des PC-Verzeichnisses zum Herunterladen von Bildern [Protokoll] Auf der “Allgemeines”-Seite das [Protokoll]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) In diesem Abschnitt wird das Verzeichnis des PC konfiguriert, in das auf der SD-Speicherkarte gespeicherte Bilder heruntergeladen werden.
Seite 98 2 Einstellungen FTP-Fehler Hier erfolgt die Benennung des PC-Verzeichnisses, in das die bei FTP-Fehler aufgezeichneten Bilder heruntergeladen werden. Den Bestimmungsordner auf dieselbe Weise wie für “Alarm” festlegen. WICHTIG • Wenn auf der “Netzwerk”-Seite, [Erweitert]-Register, der Posten “Dateiname” unter “Periodische FTP-Übertragung” auf “Name ohne Zeit/Datum” steht, wird das FTP-Fehlerprotokoll und die dazugehörigen Bilder nicht abgespeichert.
Seite 99: Bild- Und Toneinstellungen [Bild/Audio]
2 Einstellungen 2.5 Bild- und Toneinstellungen [Bild/Audio] Die das JPEG-, H.265-, und H.264-Bildformat betreffenden Einstellungen wie Bildqualität, Audio usw. können auf dieser Seite erfolgen. Die Seite “Bild/Audio” enthält die Registerkarten [Bild], [Bild/Position] und [Audio]. 2.5.1 Einstellung der Bild-Digitalisierung [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) [Bild-Digitalisierung] •...
Seite 100: Einstellungen Für Jpeg-Bildformat [Bild]
2 Einstellungen 2.5.2 Einstellungen für JPEG-Bildformat [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) “Live”-Seite (Startbildschirm) Hier erfolgen die Einstellungen für die anfänglich auf der “Live”-Seite dargestellten Bilder. [Anfangsanzeigestream] Eines der folgenden Bildformate für die Anfangsanzeige auf der “Live”-Seite wählen. JPEG(1)/JPEG(2)/JPEG(3)/Stream(1)/Stream(2)/Stream(3)/Stream(4)/Mehrfachbildschirm •...
Seite 101 2 Einstellungen [Bild-Digitalisierung (Pixelzahl)] Die Bild-Digitalisierung für die Anzeige von JPEG-Bildern wählen. X6531 Bild-Digitalisierung JPEG(1) JPEG(2) JPEG(3) 2 Megapixel [16:9](30fps-Mo- 1920´1080 1920´1080 640´360 dus) 1280´720 1280´720 320´180 640´360 640´360 320´180 320´180 2 Megapixel [16:9](60fps-Mo- 1920´1080 1920´1080 640´360 dus) 1280´720 1280´720 320´180 640´360 640´360...
Seite 102: Stream-Einstellungen [Bild]
2 Einstellungen 2.5.3 Stream-Einstellungen [Bild] Auf der “Bild/Audio”-Seite das [Bild]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) In diesem Abschnitt erfolgen Einstellungen für H.265- (oder H.264-)Bilder wie “Max. Bitrate (pro Client)”, “Bild-Digitalisierung (Pixelzahl)” und “Bildqualität”. Siehe Seite 100 zu Einzelheiten über die Einstellungen für JPEG-Bilder.
Seite 103 2 Einstellungen [Internet-Modus (über HTTP)] Zum Übertragen von H.265- (oder H.264-) Bildern über das Internet “An” wählen. Der Stream kann übertragen werden, ohne die Einstellungen eines auf JPEG-Bilder eingestellten Breitband-Routers zu ändern. • An: H.265- (oder H.264-) Bilder und Audio werden über den HTTP-Port übertragen. Siehe Seite 190 zu Einzelheiten über die Einstellung von HTTP-Portnummern.
Seite 104 2 Einstellungen Bild-Digitalisierung Stream(1) Stream(2) Stream(3) Stream(4) 1,3 Megapixel [4:3] 1280´960 1280´960 (30fps-Modus) 400´300 400´300 800´600 800´600 QVGA QVGA 400´300 400´300 QVGA QVGA • Vorgabe: X6531 – Stream(1): 1920x1080 – Stream(2): 640x360 – Stream(3): 320x180 – Stream(4): 320x180 X6511 – Stream(1): 1280x720 –...
Seite 105 2 Einstellungen • Bei Wahl von “2 Megapixel [16:9](60fps-Modus)” oder “1,3 Megapixel [16:9](60fps-Modus)” für “Bild-Digitalisierung” und wenn der Stream(1) auf 60fps festgelegt ist. Außerdem können Sie bei Stream(2) bis Stream(4) bis zu 30fps auswählen. [Max. Bitrate (pro Client)*] Eine der folgenden H.265- (oder H.264-) Bitraten pro Client wählen. 64kbps/ 128kbps*/ 256kbps*/ 384kbps*/ 512kbps*/ 768kbps*/ 1024kbps*/ 1536kbps*/ 2048kbps*/ 3072kbps*/ 4096kbps*/ 6144kbps*/ 8192kbps*/ 10240kbps*/ 12288kbps*/ 14336kbps*/ 16384kbps*/ 20480kbps*/ 24576kbps*...
Seite 106 2 Einstellungen Anmerkung • Die verfügbaren Punkte unterscheiden sich je nach dem “Stream-Codierformat” und der “Übertragungspriorität”. • Durch die Anwendung der “GOP-Steuerung” wird das Auffrischintervall für das Streamen der H. 265-Bilder (oder H.264-Bilder) erhöht. Verwenden Sie ihn deshalb nicht, wenn die Netzwerkumgebung häufig Fehler aufweist.
Seite 107 2 Einstellungen • Unicast-Port (AUTO): Der Mehrfachzugriff auf dieselbe Kamera durch bis zu 14 Benutzer ist möglich. Bei der Übertragung von Bild- und Tondaten von der Kamera werden “Unicast-Port1(Bild)” und “Unicast-Port2(Audio)” automatisch angewählt. Wenn eine Festlegung der Port-Nummer für die Stream-Übertragung nicht erforderlich ist, wie z.
Seite 108 2 Einstellungen Anmerkung • Die Portnummer, die bei der Übertragung von Audiodaten durch das Gerät herangezogen wird, setzt sich aus der Multicast-Portnummer plus “1000” zusammen. [Multicast TTL/HOPLimit] Einen Wert für “Multicast TTL/HOPLimit” eingeben. • Einstellbare Werte: 1-254 • Vorgabe: 16 WICHTIG •...
Seite 109: Einstellung Der Kameraoperationen [Kamera]
2 Einstellungen 2.5.4 Einstellung der Kameraoperationen [Kamera] Auf der “Bild/Audio”-Seite das [Kamera]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Die Einstellungen zur Kamerabedienung können in diesem Abschnitt konfiguriert werden. [Ausgangsposition] Eine Presetposition (®Seite 127) kann als Ausgangsposition festgelegt werden. Wird als Ausgangsposition eine Presetposition festgelegt, so erscheint der Buchstabe “H”...
Seite 110 2 Einstellungen Anmerkung • Diese Funktion kann auch dazu genutzt werden, die Kamera bei der Einschaltung automatisch auf einen speziellen Modus einzustellen. • Die Selbstrückführung funktioniert auch bei Anzeige des Setupmenüs. [Selbstrückführzeit] Eine Wartezeit (Zeit bis die Kamera die angewählte Operation nach Ablauf der manuellen Operationen) wählen.
Seite 111 2 Einstellungen Anmerkung • Bei Wahl von “Anzeige von Schwenk u. Neigungsgrad/Zoomverhältnis” wird Schwenk- und Neigungsgrad/Zoomverhältnis an der auf dem [Allgemeines]-Register unter “OSD” festgelegten Stelle angezeigt. (®Seite 75) • Bei Wahl von “Richtungsanzeige” wird die Richtung an der auf dem [Allgemeines]-Register unter “OSD”...
Seite 112 2 Einstellungen • Aus: Die in das Objektiv einfallende Lichtmenge wird nicht begrenzt. • Vorgabe: An Bedienungsanleitung...
Seite 113: Bild- Und Presetpositionseinstellungen [Bild/Position]
2 Einstellungen 2.5.5 Bild- und Presetpositionseinstellungen [Bild/Position] Auf der “Bild/Audio”-Seite das [Bild/Position]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Anklicken der jedem Posten zugeordneten [Setup>>]-Taste bringt ein Detailmenü in einem neuen Fenster zur Anzeige. Während der Detaileinstellungen können die auf dem [Bild/Position]-Register angezeigtern Bilder überwacht werden.
Seite 114: Einstellung Der Bildqualität (Setupmenü "Bildeinst.")
2 Einstellungen [Patrouille] Mit der [Setup>>]-Taste das Setupmenü zum Einstellen von Patrouillen aufrufen. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 133) [Autom. Tracking] Mit der [Setup>>]-Taste das Setupmenü zum Einstellen von Auto-Tracking aufrufen. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 135) [Orientierung/Winkel] Klicken Sie die Taste [Setup>>], um das Setup-Menü...
Seite 115 2 Einstellungen <Beispiel: Super Dynamic(SD)> Super Dynamic(SD) [Super Dynamic(SD)] Mit “An” oder “Aus” die Funktion Super Dynamic aktivieren bzw. deaktivieren. Dies ist nicht verfügbar, wenn die “Bild-Digitalisierung” auf “2 Megapixel [16:9](60fps-Modus)” oder “1,3 Megapixel [16:9](60fps-Modus)” eingestellt ist. Zu Einzelheiten über die Funktion Super Dynamic siehe “Funktion Super Dynamic” (®Seite 116). •...
Seite 116: Funktion Super Dynamic
2 Einstellungen Wenn Sie den Schieberegler in die Richtung “-” schieben, können die Bildbestandteile mit mittlerer Helligkeit mit hoher Abstufung erfasst werden. Mit der [Rücksetz]-Taste kann die Einstellung auf die Vorgabe zurückgesetzt werden. • Vorgabe: 28 Anmerkung • Wenn bei bestimmten Lichtverhältnissen Folgendes beobachtet wird, “Super Dynamic(SD)” auf “Aus”...
Seite 117: Lichtregelung
2 Einstellungen [BLC-Ebene] Die BLC-Ebene einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, erhöht sich die Auswirkung der Gegenlichtkompensation. Wenn Sie den Schieberegler in die Richtung “-” schieben, vermindert sich die Auswirkung der Gegenlichtkompensation. Mit der [Rücksetz]-Taste kann die Einstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 118 2 Einstellungen 1/30 Fest, 3/120 Fest, 2/100 Fest, 2/120 Fest, 1/100 Fest, 1/120 Fest, 1/250 Fest, 1/500 Fest, 1/1000 Fest, 1/2000 Fest, 1/4000 Fest, 1/10000 Fest • Vorgabe: Außenszene Anmerkung • Durch Wahl einer niedrigeren Verschlusszeit (bis 1/10000) kann Unschärfe beim Aufnehmen sich schnell bewegender Objekte reduziert werden.
Seite 119 2 Einstellungen Tag/Nacht(IR) [Tag/Nacht(IR)] Einen der folgenden Parameter für die Umschaltung zwischen Farb- und Schwarzweiß-Modus wählen: • Aus: Wählt den Farbmodus. • An: Es werden stets Schwarz-Weiß-Bilder erfasst. • Auto 1 (Normal): Die Kamera schaltet in Abhängigkeit von der Bildhelligkeit (Beleuchtungsstärke) automatisch zwischen dem Farb- und Schwarz-Weiß-Modus um.
Seite 120: Weißabgleich
2 Einstellungen Weißabgleich [Weißabgleich] Eines der unten aufgeführten Verfahren für den Weißabgleich wählen. Die farbgerechte Wiedergabe von weißen Bildteilen wird mit “Rotverstärkung” und “Blauverstärkung” eingestellt. • ATW1: Wählt Auto-Tracing-Weißabgleich. Die Kamera kontrolliert ständig die Farbtemperatur der Lichtquelle und löst den Weißabgleich automatisch aus. Der verarbeitbare Farbtemperaturbereich beträgt ca.
Seite 121 2 Einstellungen [Einstellgeschwindigkeit] Die Einstellgeschwindigkeit für den Weißabgleich einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, erhöht sich die Einstellgeschwindigkeit für den Weißabgleich. Wenn Sie den Schieberegler in die Richtung “-” schieben, vermindert sich die Einstellgeschwindigkeit für den Weißabgleich. Mit der [Rücksetz]-Taste werden die Position des Schiebereglers und die Einstellgeschwindigkeit des Weißabgleichs auf die Vorgabe zurückgesetzt.
Seite 122: Detaileinstellungen
2 Einstellungen Detaileinstellungen [Autom. Kontrasteinstellung] Wählen Sie An/Aus(Manuell), um festzulegen, ob die Funktion zur automatischen Kontrasteinstellung aktiviert wird oder nicht. An: Aktiviert die Funktion zur automatischen Kontrasteinstellung. Aus: Beendet die Funktion zur automatischen Kontrasteinstellung. • Vorgabe: An Anmerkung • Wenn “Intelligente Autom.” auf “An” steht, ist diese Einstellung nicht verfügbar. [Kontrastebene] Die Kontrastebene einstellen.
Seite 123 2 Einstellungen [Adaptive Highlight-Dehnung] Die Helligkeit der hellen Bildbereiche einstellen. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Wenn Sie den Schieberegler in die Richtung “+” schieben, werden die dunklen Bildbereiche heller. Mit der [Rücksetz]-Taste kann die Einstellung auf die Vorgabe zurückgesetzt werden. •...
Seite 124: Szenenregistrierung
2 Einstellungen [DNR] Die digitale Rauschunterdrückung wird automatisch zugeschaltet, wenn bei schwacher Beleuchtung Bildrauschen auftritt. Wenn Sie den Schieberegler in die Richtung “+” schieben, wird der Rauschminderungseffekt verstärkt. Dadurch können viele Bildschatten auftreten. Wenn Sie den Schieberegler in die Richtung “-” schieben, wird der Rauschminderungseffekt abgeschwächt. Dadurch treten weniger Bildschatten auf.
Seite 125 2 Einstellungen Das Setupmenü “Bildeinst.” aufrufen. (®Seite 109) Klicken Sie auf “+” an der linken Seite von “Super Dynamic(SD)”, um das SD-Detailmenü anzuzeigen. Bedienungsanleitung...
Seite 126 2 Einstellungen Die [Start]-Taste neben “Maskenbereich” anklicken. → Das Bild auf dem [Bild/Position]-Register wird in einem Rahmen in 63 Segmente (7x9) unterteilt angezeigt. Die Segmente anklicken, die maskiert werden sollen. → Die angeklickten Segmente werden maskiert und erscheinen nun weiß. Die Maskierung kann durch erneutes Anklicken aufgehoben werden.
Seite 127: Einstellung Von Presetpositionen (Setupmenü "Presetposition")
2 Einstellungen WICHTIG • Eine Änderung der “Bild-Digitalisierung” in der Registerkarte [Bild] kann eine Verschiebung des Maskenbereichs zur Folge haben. Nach einer Änderung der “Bild-Digitalisierung” die Position des Maskenbereichs überprüfen. Anmerkung • Durch Anklicken der [Rücksetz]-Taste können alle Maskierungen aufgehoben werden. 2.5.5.3 Einstellung von Presetpositionen (Setupmenü...
Seite 128 2 Einstellungen WICHTIG • Während der Einstellung der Presetposition keine anderen Einstellungen ändern. Das Bild wird möglicherweise nicht richtig angezeigt. • Ab Zoomverhältnis 40x können keine Presetpositionen mehr eingestellt werden. • Es können maximal 256 Presetpositionen festgelegt werden. Anmerkung • Unter bestimmten Umgebungsbedingungen (z.B.
Seite 129 2 Einstellungen Positions-Nr. [Preset-ID] Mit “An” oder “Aus” die Anzeige der Preset-ID aktivieren bzw. deaktivieren. Diese Funktion kann auf jede Presetposition angewendet werden. • An: Preset-ID wird angezeigt. • Aus: Preset-ID wird nicht angezeigt. • Vorgabe: Aus WICHTIG • Bei Einstellungen unter “Preset-ID(0-9,A-Z)” oder “Preset-ID” müssen diese durch Anklicken der [Einst.]-Taste gültig gemacht werden.
Seite 130 2 Einstellungen • Je nach der festgelegten Verweilzeit wird der Übergang zur nächsten Presetposition u. U. während des Autofokus-Betriebs gestartet. [Super Dynamic(SD)] Mit “An” oder “Aus” die Zuschaltung der Funktion Super Dynamic aktivieren bzw. deaktivieren. Diese Funktion kann auf jede Presetposition angewendet werden. Dies ist nicht verfügbar, wenn die “Bild-Digitalisierung”...
Seite 131: [Zoom] -Tasten, [Fokus]-Tasten, Bedienfläche/Bedientasten, [Helligkeit]-Tasten
2 Einstellungen Wenn “Super Dynamic(SD)” auf “An” steht, kann dieser Posten nicht aktiviert werden. Das Konfigurieren des Maskenbereichs ist auf Seite 124 beschrieben. [Zoom] -Tasten, [Fokus]-Tasten, Bedienfläche/Bedientasten, [Helligkeit]-Tasten Die Bedienfläche/Bedientasten sind auf Seite 15 beschrieben. [Einst.]-Taste Zum Abspeichern von Presetpositionen. [Löschen]-Taste Löscht die der Positionsnummer entsprechende Presetposition.
Seite 132 2 Einstellungen Die das autom. Schwenken betreffenden Einstellungen können im Setup-Menü vorgenommen werden. Position [Setup für linke Endlage] Die Kamera über das Bedienfeld/die Bedientasten an die linke Endposition des autom. Schwenkens zum gewünschten Punkt bewegen, der eingestellt werden soll. Anschließend die [Einst.]-Taste anklicken, um die Position als die linke Endposition zu registrieren.
Seite 133: Zoom] -Tasten, [Fokus]-Tasten, [Helligkeit]-Tasten, Bedienfläche/Bedientasten Und [Go]-Taste
2 Einstellungen Anmerkung • Die Operationen Schwenken, Neigen und Zoomen können auch über das [Bild/Position]-Register durchgeführt werden. • Die Zoom- und Fokuseinstellungen für die Funktion autom. Schwenken werden mit Anklicken der [Einst.]-Taste gültig. Autom. Schwenken [Verweilzeit] Eine der folgenden Verweilzeiten für den Start- und Endpunkt wählen. 0s/ 1s/ 2s/ 3s/ 4s/ 5s/ 10s/ 15s/ 20s/ 25s/ 30s •...
Seite 134: Patrouillen-Einstellung
2 Einstellungen Die Funktion Patrouille kann auf das Erlernen der Einstellungen und Operationen für Schwenken, Neigen, Zoom, Fokus und Helligkeit konfiguriert werden und diese Werte entsprechend auf den Kamerabetrieb anzuwenden. Patrouillen-Einstellung [Anzahl gespeicherter Patrouillen] Die Patrouillen-Ablaufnummer wählen. Die Länge der speicherbaren Patrouillenabläufe ist je nach Ablaufnummer unterschiedlich.
Seite 135: Einstellung Von Auto-Tracking (Setupmenü "Autom. Tracking")
2 Einstellungen Nachdem die Patrouillen-Nummer gewählt wurde, die [Speichern]-Taste anklicken, um die Speicherung der Kameraoperationen einzuleiten. Während des Speichervorgangs erscheint die Meldung “LEARNING (***S)” auf dem Bildschirm. “***S” gibt die noch verbleibende programmierbare Zeit an. Den Programmiervorgang durch Anklicken der [Stop]-Taste beenden und die programmierten Kameraoperationen ablaufen lassen.
Seite 136 2 Einstellungen Mit der autom. Tracking-Funktion kann Bewegung innerhalb eines vorgegebenen Alarmbereichs erkannt werden und die Bilder, die das erkannte Objekt zeigen, können automatisch verfolgt und erfasst werden. Bedienungsanleitung...
Seite 137 2 Einstellungen Einstellung von Autom. Tracking [Kamerahöhe] Eine der unten aufgeführten Einbauhöhen für die Kamera wählen. 2,5m(8,5ft)/2,75m(9,0ft)/3,0m(10,0ft)/3,25m(11,0ft)/3,5m(11,5ft)/3,75m(12,5ft)/4,0m(13,5ft)/4,25m(14,0ft)/ 4,5m(15,0ft)/4,75m(16,0ft)/5,0m(16,5ft)/5,5m(18,5ft)/6,0m(20,0ft)/6,5m(21,5ft)/7,0m(23,5ft)/7,5m(25,0ft)/ 8,0m(26,5ft)/8,5m(28,5ft)/9,0m(30,0ft)/9,5m(31,5ft)/10,0m(33,5ft)/12,0m(40,0ft)/14,0m(46,5ft)/16,0m(53,5ft)/ 18,0m(60,0ft)/20,0m(66,5ft)/22,0m(73,5ft)/24,0m(80,0ft)/26,0m(86,5ft)/28,0m(93,5ft)/30,0m(100,0ft) Vorgabe: 2,5m(8,5ft) Anmerkung • Die eingestellte “Kamerahöhe” wird als Höhe für die Verfolgung des Zielobjekts und Höhe der Kamera herangezogen (H1: 2,5m(8,5ft) - 30,0m(100,0ft)). •...
Seite 138: Erweiterte Einstellungen
2 Einstellungen An: Es werden Auto-Tracking-Daten zu Bilddaten hinzugefügt, aber der Umriss des Zielobjekts wird nicht auf der “Live”-Seite angezeigt. An (bei Tracking-Videoanzeige): Es werden Auto-Tracking-Daten zu Bilddaten hinzugefügt, und der Umriss des Zielobjekts wird auf der “Live”-Seite angezeigt. Vorgabe: Aus Erweiterte Einstellungen [Zoomen bei autom.
Seite 139: Alarmbereich
(*) neben der Bereich-Nummer bedeutet, dass der Bereich bereits programmiert ist. Bei Wahl von “An (im voreingestellten Alarmbereich)” (bei Intrusion in den Alarmbereich) in Verbindung mit “Autom. Trackingalarm”, wird der Alarmbereich aktiviert. [Bereich-Nummern-Nachricht] Anklicken von “Benachrichtigung über Panasonic-Alarmprotokoll >>” bringt das [Benachrichtigung]-Register auf der Seite “Alarm” zur Anzeige. (®Seite 176) Anmerkung •...
Seite 140: Einrichten Von Auto-Tracking-Kooperation
(IP-Adresse: 192.168.0.12) das Auto-Tracking von Kamera 1 (192.168.0.11) übernimmt, wenn das Zielobjekt während des Auto-Tracking-Vorgangs den Alarmbereich Nr.1 betritt (siehe unten). Kamera 1 Kamera 2 IP-Adresse: 192.168.0.11 IP-Adresse: 192.168.0.12 Eine Benachrichtigung mittels Panasonic- Alarmprotokoll erfolgt Während des Auto-Tracking-Vorgangs Kamera 2 fährt in sucht Kamera 1 nach Zielobjekten im Presetposition und Alarmbereich Nr.
Seite 141: Einstellung Der Orientierung/Winkel-Einstellung ("Orientierung/Winkel Einstellen" Setup-Menü)
Die [Einst.]-Taste anklicken. Kamera 1 (IP-Adresse: 192.168.0.11) für die Befehlsbenachrichtigung einstellen. Auf der “Alarm”-Seite den “Benachrichtigung”-Bildschirm aufrufen. (®Seite 176) Unter “Panasonic-Alarmprotokoll”den Posten “Panasonic-Alarmprotokoll” auf “An” setzen und die [Set]-Taste anklicken. Unter “Benachrichtigungsadresse” das Ankreuzfeld für “Alarm” neben “Adresse 1” markieren (eine beliebige Benachrichtigungsadresse kann gewählt werden) und unter “Bestimmungs-IP-Adresse”...
Seite 142: Orientierung/Winkel Einstellen
2 Einstellungen Hier, werden Informationen in Bezug auf die Orientierung/Winkel-Einstellung eingestellt. Bei Anzeige dieser Seite wird die Schwenk-/Neigeposition an die als Norden eingestellte Position verlegt. Orientierung/Winkel einstellen [Norden einstellen] Bei Einstellung von “Kamerapositionsanzeige” auf “Richtungsanzeige” wird statt des Preset-Titels eine von acht Richtungen angezeigt, solange sich die Kamera nicht an der Presetposition befindet.
Seite 143: Einstellung Von Privatzonen (Setupmenü "Privatzone")
2 Einstellungen 2.5.5.8 Einstellung von Privatzonen (Setupmenü “Privatzone”) Auf der Seite “Bild/Audio”, [Bild/Position]-Register, die [Erweiterte Einstellungen]-Taste für “Privatzone” anklicken (®Seite 113). Bereiche, die auf dem Überwachungsbildschirm nicht angezeigt werden sollen, können als Privatzonen festgelegt und von der Anzeige ausgeschlossen werden. Entsprechend der unter “Anzahl der Privatzonen” getroffenen Festlegung können bis zu 8 bzw.
Seite 144 2 Einstellungen Anmerkung • Die Privatzone größer bemessen als das zu versteckende Objekt. Damit die Privatzone möglichst genau platziert wird, insbesondere bei Zoom-Einstellung “Wide”, sollte bei der Einstellung ein Zoomverhältnis zwischen 1x und 3x gewählt werden. • Die Operationen Schwenken, Neigen und Zoomen können auch über das [Bild/Position]-Register durchgeführt werden.
Seite 145: Viqs-Einstellungen
2 Einstellungen 2.5.5.9 VIQS-Einstellungen Auf der “Bild/Audio”-Seite, [Bild/Position]-Register, die [Setup>>]-Taste für “VIQS” anklicken. (®Seite 113) Die zu VIQS gehörigen Punkte können mit diesem Menü konfiguriert werden. VIQS ist die Abkürzung für Variable Image Quality Specified area (Bereich für variierbare Bildqualität) und ermöglicht es, die Bildqualität innerhalb eines vorgegebenen Bereichs zu erhöhen.
Seite 146 2 Einstellungen Zum Festlegen eines VIQS-Bereichs außerhalb der Preset-Bereiche “Außer Presetpositionen” wählen. [Bereich] Der erste in einem Bild definierte VIQS-Bereich wird als Bereich 1 abgespeichert. (Darauf folgend eingestellte Bereiche werden laufend nummeriert.) [Mitte] Anklicken der [Mitte]-Taste legt den gesamten Bereich als VIQS-Bereich fest, und “1(Weiß)” wird automatisch auf “Bereich”...
Seite 147 2 Einstellungen [Ebene] Hier wird der Bildqualitätsunterschied zwischen festgelegten und nicht festgelegten Bereichen konfiguriert. Je größer der Qualitätsunterschied, desto mehr wird die Bildqualität im nicht festgelegten Bereich reduziert. Auf diese Weise kann das Volumen der Bilddaten reduziert werden. 0 Min/ 1/ 2/ 3/ 4/ 5 Normal/ 6/ 7/ 8/ 9 Max. •...
Seite 148: Einstellung Des Viqs-Bereichs
2 Einstellungen 2.5.5.10 Einstellung des VIQS-Bereichs Den VIQS-Bereich in den unten beschriebenen Schritten vorgeben. Den Bereich durch Ziehen der Maus auf dem Bildschirm festlegen (bis zu 8 Bereiche). → Der festgelegte Bereich wird “1(Weiß)” benannt und in einem Rahmen dargestellt. Die Bereiche werden mit 1 beginnend laufend nummeriert.
Seite 149 2 Einstellungen Die [Prüfen]-Taste anklicken. → Das Bild (“Stream(1)”, “Stream(2)”, “Stream(3)”, oder “Stream(4)”), dessen [Prüfen]-Taste angeklickt wurde, wird angezeigt. 3 Sekunden nach Öffnen eines neuen Fensters kann die aktuelle Ausgangsbitrate in Kombination mit dem festgelegten VIQS-Bereich überprüft werden. WICHTIG • Einstellungen werden nicht endgültig, wenn die [Einst]-Taste nicht angeklickt wird.
Seite 150: Toneinstellungen [Audio]
2 Einstellungen 2.5.6 Toneinstellungen [Audio] Auf der “Bild/Audio”-Seite das [Audio]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Die Toneinstellungen erfolgen auf dieser Seite. Anmerkung • Bild und Ton sind nicht synchronisiert. Deshalb kann es zuweilen zu Synchronabweichungen zwischen Bild und Ton kommen.
Seite 151 2 Einstellungen Wenn “Hoch” ausgewählt wird, ist es einfacher, leise Geräusche zu hören, aber es können Geräusche als Lärm wahrgenommen werden. Wenn Sie keinen Lärm hören wollen, wählen Sie “Mittel” oder “Niedrig”. Diese Einstellungen sind mit der unter der “Audioaufzeichnung” und “Tonerkennung” eingestellten Lautstärke verknüpft.
Seite 152 2 Einstellungen Anmerkung • Wenn ein kürzeres Intervall gewählt wird, ergibt sich eine kürzere Verzögerungszeit. Wenn ein längeres Intervall gewählt wird, verlängert sich die Verzögerungszeit, aber Tonunterbrechungen nehmen ab. Das Intervall sollte an die Netzwerkumgebung angepasst werden. • “Mikrofon-Eingangsintervall (Kamera zum PC)” ist nicht wählbar, wenn als “Audio Eingang Codierformat”...
Seite 153 2 Einstellungen • Vorgabe: G.726 Anmerkung • G.711 ist nur dann verfügbar, wenn für den “Audioübertragungsmodus” “Mikrofoneingang (Zum PC)” ausgewählt ist. • G.726 wird immer als Codierformat bei Audioübertragungen angewendet. [Audio Lautstärke Steuerungsmodus] Wählen Sie auf der Seite “Live” mithilfe des Lautstärkecursors der Mikrofoneingangstaste die Bedienungsmethode aus.
Seite 154: Einstellung Des Multibildschirms [Mehrfachbildschirm]
2 Einstellungen 2.6 Einstellung des Multibildschirms [Mehrfachbild- schirm] Kameras, deren Bilder im Multibildformat angezeigt werden sollen, können auf der “Mehrfachbildschirm”-Seite registriert werden. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) [IP-Adresse] Die IP-Adresse oder den Hostnamen der Kamera, deren Bilder im Mehrfachbildformat angezeigt werden sollen, eingeben.
Seite 155 Weiterführende Informationen über “Network Camera Recorder with Viewer Software Lite”, das für das Betrachten der Bilder für verschiedene Kameras geeignet ist, finden Sie auf unserer Website (http://security.panasonic.com/support/info/). • Diese Kamera wird angegeben, wenn als IP-Adresse oder Hostname “selfcamera” angezeigt ist.
Seite 156: Alarmeinstellungen [Alarm]
2 Einstellungen 2.7 Alarmeinstellungen [Alarm] Den Alarmfall betreffende Einstellungen wie Festlegung der im Alarmfall durchzuführenden Alarmoperation oder Alarmbilder, VMD-Bereiche, Tonerkennung und Alarmbenachrichtigung erfolgen auf dieser Seite. Die “Alarm”-Seite enthält die Registerkarten [Alarm], [VMD-Bereich], [Tonerkennung], und [Benachrichtigung]. 2.7.1 Einstellung der Alarmoperationen [Alarm] Auf der “Alarm”-Seite das [Alarm]-Register anklicken.
Seite 157 Anklicken von “Tonerkennung>>” bringt das [Tonerkennung]-Register zur Anzeige. (®Seite 174) [Befehlsalarm] Durch Wahl von “An” oder “Aus” den Empfang von Befehlsalarm aktivieren bzw. deaktivieren. Mittels Befehlsalarm werden Alarmvorfälle bei den anderen Kameras über das Panasonic-Alarmprotokoll gemeldet. Bei Wahl von “An” werden sich über mehrere Kameras erstreckende Alarmoperationen durchgeführt.
Seite 158: Die Einstellungen Zum Ausgangs-Anschluss [Alarm] Konfigurieren
2 Einstellungen Folgende Portnummern stehen nicht zur Verfügung, da sie bereits vergeben sind. 20, 21, 23, 25, 42, 53, 67, 68, 69, 80, 110, 123, 161, 162, 443, 554, 995, 10669, 10670, 59000-61000 [Alarm-Deaktivierungszeit] Die auf einen Alarm folgende Zeitspanne festlegen, innerhalb derer kein weiterer Alarm erfolgen soll. Auf diese Weise kann z.B.
Seite 159 2 Einstellungen WICHTIG • Damit diese Funktion ordnungsgemäß verwendet werden kann, formatieren Sie die SD-Speicherkarte vor dem Gebrauch mit der Kamera. Anmerkung • Die Gesamtlaufzeit von 6 Jahren bezieht sich auf die Gesamteinschaltzeit der eingesetzten SD-Speicherkarte. 2000 Zyklen sind die Obergrenze für die Anzahl der Überschreibungen der industriellen SD-Speicherkarte (MLC-Typ).
Seite 160: Ändern Der Aux-Benennung [Alarm]
2 Einstellungen 2.7.3 Ändern der AUX-Benennung [Alarm] Auf der “Alarm”-Seite das [Alarm]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Die Bezeichnungen “AUX”, “Öffnen” und “Schließen” auf der “Live”-Seite können geändert werden. AUX-Titel [AUX (max. 10 Zeichen)] Auf der “Live”-Seite eine Bezeichnung für “AUX”...
Seite 161 2 Einstellungen Die Einstellung der Alarmoperationen im Alarmfall erfolgt in diesem Abschnitt. [Schnittstellenalarm 1] Eine der folgenden Operationen für den Fall Schnittstellenalarm 1 wählen. Diese Einstellung ist verfügbar, wenn “Klemme 1” für“Alarmeingang(TRM1)” des [Alarm]-Reiters ausgewählt ist. • Aus: Bei Erfassung von Schnittstellenalarm 1 erfolgt keine Operation. •...
Seite 162 2 Einstellungen • Patrouille 3: Bei Schnittstellenalarm 3 startet die Kamera die Patrouille. * “Patrouille 3” wird nicht angezeigt, wenn sie nicht abgespeichert wurde. • Vorgabe: Aus [VMD-Alarm] Eine der folgenden Operationen für den Fall VMD-Alarm wählen. • Aus: Bei Erfassung von VMD-Alarm erfolgt keine Operation. •...
Seite 163: Einstellung Von Presets Nach Absender (Setupmenü "Presets Nach Absender")
SD-Speicherkarte im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 167) [Panasonic-Alarmprotokoll] Mit “Benachrichtigung über Panasonic-Alarmprotokoll >>” das Setupmenü aufrufen, in dem die Einstellungen zum Versenden von Benachrichtigungen über Panasonic-Alarmprotokoll im Alarmfall konfiguriert werden können. Das Setupmenü wird in einem neuen Fenster angezeigt. (®Seite 168) [HTTP-Alarmnachricht] Mit “HTTP-Alarmnachricht >>”...
Seite 164: Einstellung Der Bildqualität In Verbindung Mit Alarmoperationen
2 Einstellungen 2.7.4.2 Einstellung der Bildqualität in Verbindung mit Alarmoperatio- Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “Bildkompression im Alarmfall >>” klicken. (®Seite 160) [Bildkompression im Alarmfall] Mit “An” oder “Aus” das Ändern der Bildqualität (®Seite 100) im Alarmfall aktivieren bzw. deaktivieren. •...
Seite 165: Einstellungen Für E-Mail-Benachrichtigung Im Alarmfall
2 Einstellungen 2.7.4.3 Einstellungen für E-Mail-Benachrichtigung im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “E-Mail-Server >>” klicken. (®Seite 160) Siehe Seite 193 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 166: Einstellungen Für Ftp-Übertragung Von Alarmbildern
2 Einstellungen 2.7.4.4 Einstellungen für FTP-Übertragung von Alarmbildern Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “FTP >>” klicken. (®Seite 160) Siehe Seite 198 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 167: Einstellungen Für Die Aufzeichnung Auf Sd-Speicherkarte Im Alarmfall
2 Einstellungen 2.7.4.5 Einstellungen für die Aufzeichnung auf SD-Speicherkarte im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “SD-Speicherkarte >>” klicken. (®Seite 160) Siehe Seite 80 zu Einzelheiten über die Konfigurierung dieser Einstellungen. Bedienungsanleitung...
Seite 168: Einstellungen Für Die Benachrichtigung Über Panasonic-Alarmprotokoll Im Alarmfall
2 Einstellungen 2.7.4.6 Einstellungen für die Benachrichtigung über Panasonic-Alarm- protokoll im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “Benachrichtigung über Panasonic-Alarmprotokoll >>” klicken. (®Seite 160) Siehe Seite 177 zu Einzelheiten über die Konfigurierung dieser Einstellungen.
Seite 169: Einstellungen Für Die Http-Alarmnachricht Im Alarmfall
2 Einstellungen 2.7.4.7 Einstellungen für die HTTP-Alarmnachricht im Alarmfall Auf der “Alarm”-Seite, [Alarm]-Register, unter “Kamerabewegung bei Alarm” auf den Posten “HTTP-Alarmnachricht >>” klicken. (®Seite 160) Siehe Seite 179 zu Einzelheiten über die Konfigurierung dieser Einstellungen. 2.7.5 VMD-Einstellungen [VMD-Bereich] Auf der “Alarm”-Seite das [VMD-Bereich]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Die Einstellung der Bereiche für die Video-Bewegungsmeldung erfolgt auf dieser Seite.
Seite 170: Wahl Der Presetposition Und Zusätzliche Vmd-Info
• [Zusätzliche Info] Mit “An” oder “Aus” das Hinzufügen zusätzlicher VMD-Informationen zu den eingeblendeten Bilddaten aktivieren bzw. deaktivieren. VMD-Informationen können mit bestimmten Netzwerk-Diskrekordern von Panasonic durchsucht werden. Zu Einzelheiten über Funktionen und Einstellung siehe die Bedienungsanleitung der angeschlossenen Geräte. •...
Seite 171: Vmd-Bereichseinstellung
2 Einstellungen VMD-Bereichseinstellung [Bereich] Der erste in einem Bild definierte VMD-Bereich wird als Bereich 1 abgespeichert. (Darauf folgend eingestellte Bereiche werden laufend nummeriert.) [Status] Mit “An” oder “Aus” die Video-Bewegungsmeldung aktivieren bzw. deaktivieren. • An: Video-Bewegungsmeldung aktiviert. • Aus: Video-Bewegungsmeldung deaktiviert. •...
Seite 172: Einstellung Von Vmd-Bereichen [Vmd-Bereich]
Bei Einstellung von “Helligkeitserfassung” auf “An” funktioniert die Video-Bewegungsmeldung eventuell nicht, auch wenn sich ein Objekt über den gesamten Bildschirm bewegt. [Bereich-Nummern-Nachricht] Anklicken von “Benachrichtigung über Panasonic-Alarmprotokoll >>” bringt das [Benachrichtigung]-Register auf der Seite “Alarm” zur Anzeige. (®Seite 176) 2.7.6 Einstellung von VMD-Bereichen [VMD-Bereich] Bereiche einrichten, in denen die VMD-Funktion aktiviert werden soll.
Seite 173 2 Einstellungen Zum Einrichten von Bewegungserkennungsbereichen die Maus über den Bildschirm ziehen. → Der umrissene Bereich wird als VMD-Bereich “1(Weiß)” festgelegt und in einem Rahmen dargestellt. Bei Einstellung von 2 - 4 VMD-Bereichen werden diese laufend nummeriert. Jeder Bereich wird in einem andersfarbigen Rahmen dargestellt.
Seite 174: Einstellungen Für Tonerkennung [Tonerkennung]
2 Einstellungen Um einen VMD-Bereich zu löschen, die diesem zugeordnete [Löschen]-Taste anklicken. → Der Rahmen um den betreffenden VMD-Bereich verschwindet. Die [Einst.]-Taste anklicken. → Hiermit werden die neuen Einstellungen gültig. Mit der [Zurück]-Taste auf den Bildschirm zum Wählen einer Presetposition zurückschalten. 2.7.7 Einstellungen für Tonerkennung [Tonerkennung] Auf der “Alarm”-Seite das [Tonerkennung]-Register anklicken.
Seite 175: Einstellung Des Schwellwerts Für Die Tonerkennung
2 Einstellungen [Tonerkennung] Mit “An” oder “Aus” die Tonerkennung aktivieren bzw. deaktivieren. • An: Tonerkennung aktiviert. • Aus: Tonerkennung deaktiviert. • Vorgabe: Aus Anmerkung • Die Lautstärke bei der Tonerkennung kann unter “Mikrofon-Eingangslautstärke” auf dem [Audio]-Register der “Bild/Audio”-Seite geändert werden. (®Seite 150) [Schwellwert] Den Pegel wählen, bei dem die Kamera bei der Tonerkennung entscheidet, dass im Umfeld der Kamera Geräusche auftreten.
Seite 176: Einstellungen Für Die Alarmbenachrichtigung [Benachrichtigung]
2.7.8 Einstellungen für die Alarmbenachrichtigung [Benachrichti- gung] Auf der “Alarm”-Seite das [Benachrichtigung]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) In diesem Abschnitt können die Einstellungen für die Benachrichtigung über Panasonic-Alarmprotokoll und die HTTP-Alarmnachricht konfiguriert werden. Bedienungsanleitung...
Seite 177: Einstellungen Für Das Panasonic-Alarmprotokoll
2 Einstellungen 2.7.8.1 Einstellungen für das Panasonic-Alarmprotokoll Benachrichtigung über Panasonic-Alarmprotokoll [Panasonic-Alarmprotokoll] Mit “An” oder “Aus” die Benachrichtigung über Panasonic-Alarmprotokoll gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) Bedienungsanleitung...
Seite 178 Bei Wahl von “An” wird der Alarmvorfall den registrierten IP-Adressen der Bestimmungsserver in numerischer Reihenfolge gemeldet (zuerst IP-Adresse 1, zuletzt IP-Adresse 8). [Zusätzl. Alarmdaten] Mit An oder Aus die Benachrichtigung über Panasonic-Alarmprotokoll von Bereich-Nummern, in denen VMD-Alarm erkannt wurde, aktivieren bzw. deaktivieren. •...
Seite 179: Einstellungen Für Die Http-Alarmnachricht
2 Einstellungen • Vorgabe: Aus [Alarmber-Nr.] • Einstellbereich: 1-4 • Vorgabe: 1 WICHTIG • Bei Eingabe des Hostnamens für die “Bestimmungs-Serveradresse” müssen die DNS-Einstellungen auf dem [Netzwerk]-Register der “Netzwerk”-Seite durchgeführt werden. (®Seite 187) • Sicherstellen, dass die IP-Bestimmungsadressen korrekt registriert worden sind. Wenn eine registrierte Bestimmungsadresse ungültig ist, kann an diese keine Benachrichtigung erfolgen.
Seite 180 2 Einstellungen [Löschen]-Taste Anklicken dieser Taste löscht alle Einstellungen einschließlich Adresse, Benutzernamen, Passwort und Benachrichtigungsinhalt. [Benutzername] Einen Benutzernamen (Login-Namen) für den Zugriff auf den HTTP-Server eingeben. • Zulässige Zeichenanzahl: 0 - 63 Zeichen • Zulässige Zeichenanzahl: " & : ; \ [Passwort] Ein Passwort für den Zugriff auf den HTTP-Server eingeben.
Seite 181: Authentifizierungseinstellungen [Benutzerverw.]
2 Einstellungen 2.8 Authentifizierungseinstellungen [Benutzerverw.] Die die Authentifizierung betreffenden Einstellungen wie Kamera-Zugriffskontrolle für Benutzer und PCs über einen PC oder ein Handy/mobiles Endgerät erfolgen auf der Seite “Benutzerverw.”. Die Seite “Benutzerverw.” enthält die 2 Register [Benutzer-Auth.], [Host-Auth.]. 2.8.1 Einstellung der Benutzer-Authentifizierung [Benutzer-Auth.] Auf der “Benutzerverw.”-Seite das [Benutzer-Auth.]-Register anklicken.
Seite 182 2 Einstellungen Anmerkung • Falls die Benutzer-Authentifizierung über dieselbe IP-Adresse (PC) innerhalb von 30 Sekunden 8-mal misslingt (Authentifizierungsfehler), wird der Zugriff auf das Gerät für eine bestimmte Dauer verweigert. [Benutzer-Auth.] Mit “An” oder “Aus” die Benutzer-Authentifizierung aktivieren bzw. deaktivieren. • Vorgabe: An [Gastbenutzer] Festlegen, ob Gastbenutzer zulässig sind oder nicht.
Seite 183 2 Einstellungen [Authentifizierung] Das Benutzer-Authentifizierungsverfahren einstellen. • Digest oder Basic: Anwendung von “Digest oder Basic”-Authentifizierung. • Digest: Anwendung von “Digest”-Authentifizierung. • Basic: Anwendung von “Basic”-Authentifizierung. • Vorgabe: Digest oder Basic Anmerkung • Bei einer Änderung der Einstellung von [Authentifizierung] den Browser schließen und erneut auf die Kamera zugreifen.
Seite 184 2 Einstellungen [Berechtigungsebene] Wählen Sie die verfügbaren Funktionen auf der Grundlage der Berechtigungsebene des Benutzers aus (Kamerasteuerung, Live-Ansicht, Gastbenutzer). • Vorgabe: – Kamerasteuer: Alles ausgewählt – Nur Live: Alles nicht ausgewählt – Gastbenutzer: Alles nicht ausgewählt Anmerkung • Wenn Sie die “Benutzer-Authentifizierung” auf “Aus” und “Gastbenutzer” auf “Nicht anwenden”...
Seite 185: Einstellung Der Host-Authentifizierung [Host-Auth.]
2 Einstellungen 2.8.2 Einstellung der Host-Authentifizierung [Host-Auth.] Auf der “Benutzerverw.”-Seite das [Host-Auth.]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Einstellungen zur Einschränkung der Zugriffsrechte der PCs (IP-Adresse) auf die Kamera können auf dieser Seite erfolgen. [Host-Auth.] Mit “An”...
Seite 186: Ieee 802.1X [Ieee 802.1X] Konfigurieren
2 Einstellungen Zum Löschen eines registrierten Hosts die IP-Adresse anwählen und die dazugehörige [Löschen]-Taste anklicken. 2.8.3 IEEE 802.1X [IEEE 802.1X] konfigurieren Auf der “Benutzerverw.”-Seite das [IEEE 802.1X]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Die IEEE 802.1X-Einstellungen erfolgen auf dieser Seite. [IEEE 802.1X] “An”...
Seite 187: Netzwerkeinstellungen [Netzwerk]
2 Einstellungen 2.9 Netzwerkeinstellungen [Netzwerk] Die Netzwerkeinstellungen erfolgen auf der “Netzwerk”-Seite. Über die “Netzwerk”-Seite sind die [Netzwerk]- und [Erweitert]-Register zugänglich. 2.9.1 Netzwerkeinstellungen [Netzwerk] Auf der “Netzwerk”-Seite das [Netzwerk]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) Für die Netzwerkeinstellungen werden folgende Informationen benötigt.
Seite 188 2 Einstellungen IPv4-Netzwerk [Netzwerkeinstellungen] Ein Verfahren zum Einrichten der IP-Adresse wählen. • Statisch: Die IP-Adresse wird unter “IPv4-Adresse” manuell eingegeben. • DHCP: Die IP-Adresse wird mittels DHCP abgeleitet. • Autom.(AutoIP): Die IP-Adresse wird mittels DHCP abgeleitet. Wenn kein DHCP-Server verfügbar ist, wird die IP-Adresse automatisch zugeteilt.
Seite 189 2 Einstellungen Anmerkung • Wenn bei Wahl von “Autom.(AutoIP)” keine IP-Adresse vom DHCP-Server abgeleitet werden kann, wird eine im betreffenden Netzwerk nicht belegte IP-Adresse im Bereich von 169.254.1.0 - 169.254.254.255 gesucht. [IPv4-Adresse] Soll die DHCP-Funktion nicht angewendet werden, die IP-Adresse der Kamera eingeben. Keine bereits vergebene IP-Adresse (an die PCs oder andere Netzwerk-Kameras) eingeben.
Seite 190 2 Einstellungen Anmerkung • Zum Anbinden an eine manuell eingestellte IPv6-Adresse außerhalb des Routers muss ein IPv6- kompatibler Router verwendet und die automatische Zuweisung einer IPv6-Adresse aktiviert werden. Dabei muss die IPv6-Adresse einschließlich der vom IPv6-konformen Router zugewiesenen Präfixinformationen eingestellt werden. Zu Einzelheiten siehe die dem Router beiliegenden Handbücher.
Seite 191 Mit “nur 20Min.” bzw. “Immer anzeigen” die Dauer festlegen, für die die Netzwerkeinstellung mithilfe der Panasonic “IP Setting Software” ab Starten der Kamera zugelassen werden soll. • nur 20Min.: Für die Einstellung des Netzwerks mithilfe der Panasonic “IP Setting Software” sind 20 Minuten ab Starten der Kamera zulässig. •...
Seite 192: Erweiterte Netzwerkeinstellungen [Erweitert]
2 Einstellungen Portweiterleitung die Adressenübersetzung aktiviert werden. Zu Einzelheiten siehe die Bedienungsanleitung des verwendeten Routers. Über das Internet [Globale IP-Adresse +: (Doppelpunkt) + Port-Nummer] in das Router "Adresse"-Feld des Globale Adresse Private Adresse Browsers eingeben vv v .xxx.yyy .zzz 192.168.0.254 vv v .xxx.yyy .zzz:50000 vv v.xxx.yyy .zzz:50001 Adressenübersetzung mittels...
Seite 193: Einstellungen Zum Verschicken Von E-Mails
2 Einstellungen 2.9.2.1 Einstellungen zum Verschicken von E-Mails Bedienungsanleitung...
Seite 194 2 Einstellungen [E-Mail-Nachricht] Mit “An” oder “Aus” die Email-Benachrichtigung gemäß der unten beschriebenen Einstellung unter “Benachrichtigungsadresse”, Ankreuzfelder “Alarm” und “Diag.” aktivieren bzw. deaktivieren. – Im Alarmfall (“Alarm”) – Bei Eingang einer Benachrichtigung über die Restkapazität der SD-Speicherkarte (“Diag.”) – Wenn die SD-Speicherkarte voll ist (“Diag.”) –...
Seite 195 2 Einstellungen Anmerkung • Erfragen Sie das Authentifizierungsverfahren zum Verschicken von E-Mails beim Administrator des Netzwerks. • Benutzername Einen Benutzernamen für den Zugriff auf den Server eingeben. – Zulässige Zeichenanzahl: 0 - 32 Zeichen – Zulässige Zeichenanzahl: " & : ; \ •...
Seite 196 2 Einstellungen Anmerkung • Wenn Sie das Feld Benachrichtigungsadresse [Diag.] ausgewählt haben, wird in der gesendeten Diagnose-E-Mail-Nachricht der Inhalt von [E-Mail-Betreffzeile] und [E-Mail-Nachrichteninhalt], der später festgelegt wird, nicht geändert. [E-Mail-Betreffzeile] Den Email-Betreff eingeben. • Zulässige Zeichenanzahl: 0 - 50 Zeichen •...
Seite 197: Beispiel Einer E-Mail-Nachricht
2 Einstellungen • Nicht verfügbare Zeichen: " & • Vorgabe: Klemme2 [Klemme 3 (bis zu 10 Zeichen)] Den Namen der verwendeten Klemme 3 in der Alarmursache des E-Mail-Nachrichteninhalts angeben. • Nicht verfügbare Zeichen: " & • Vorgabe: Klemme3 Beispiel einer E-Mail-Nachricht Eine E-Mail mit dem Kameratitel in der E-Mail-Betreffzeile und der Alarmursache/Eintrittszeit im E-Mail-Nachrichteninhalt Beispiel-E-Mail:...
Seite 198: Einstellungen Für Ftp-Übertragung
2 Einstellungen 2.9.2.2 Einstellungen für FTP-Übertragung [FTP-Alarmbildübertragung] Mit “An” oder “Aus” die Übertragung von Alarmbildern zum FTP-Server aktivieren bzw. deaktivieren. • Vorgabe: Aus [Verzeichnisname] Das Verzeichnis, in dem die Alarmbilder gespeichert werden sollen, eingeben. Zum Beispiel für das Verzeichnis “ALARM” im FTP-Hauptverzeichnis “/ALARM” eingeben. •...
Seite 199 2 Einstellungen [Dateiname] Den Dateinamen der zu einem FTP-Server zu übertragenden Alarmbilder eingeben. Der Dateiname wird wie folgt aufgebaut. Dateiname: [“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)”] + “laufende Nummer” • Zulässige Zeichenanzahl: 1 - 32 Zeichen •...
Seite 200 2 Einstellungen 1280x960 1280x720 800x600 Bild-Digi- talisie- 640x360 rung 400x300 QVGA 320x180 [Nachalarm] • Übertragungsintervall Ein Übertragungsintervall für die Alarmbildübertragung zum FTP-Server wählen. 0,1fps/ 0,2fps/ 0,33fps/ 0,5fps/ 1fps • Vorgabe: 1fps • Zahl der Alarmbilder Die Anzahl der zu übertragenden Alarmbilder wählen: 1Bild/ 2Bilder/ 3Bilder/ 4Bilder/ 5Bilder/ 6Bilder/ 7Bilder/ 8Bilder/ 9Bilder/ 10Bilder/ 20Bilder/ 30Bilder/ 50Bilder/ 100BilderBilder/ 200Bilder/ 300Bilder/ 500Bilder/ 1000Bilder/ 1500Bilder/ 2000Bilder/ 3000Bilder •...
Seite 201 2 Einstellungen [Dateiname] Den Dateinamen (Name der zu übertragenden Bilddatei) eingeben und eine der folgenden Namensoptionen wählen. • Name m. Zeit/Datum: Der Dateiname wird wie folgt aufgebaut:[“Eingegebener Dateiname” + “Zeit und Datum (Jahr/ Monat/ Tag/ Stunde/ Minute/ Sekunde)” + “Seriennummer (beginnend mit 00)”]. •...
Seite 202: Einstellung Des Ntp-Servers
2 Einstellungen 20, 23, 25, 42, 53, 67, 68, 69, 80, 110, 123, 161, 162, 443, 995, 10669, 10670 [FTP-Modus] Den FTP-Modus auf “Passiv” oder “Aktiv” setzen. Gewöhnlich “Passiv” wählen. Falls im Modus “Aktiv” keine Verbindung zustande kommt, den Modus “Passiv”...
Seite 203: Einstellung Der Upnp-Parameter
2 Einstellungen [NTP-Serveradresse] Wenn “Einstellung der NTP-Serveradresse” auf “Manuell” steht, die IP-Adresse oder den Hostnamen des NTP-Servers eingeben. • Zulässige Zeichenanzahl: 1 - 128 Zeichen • Zulässige Zeichen: Alphanumerische Zeichen, einschließlich Doppelpunkt (:), Punkt (.), Unterstrich (_) und Bindestrich (-). •...
Seite 204 2 Einstellungen Anmerkung • Bei der Portweiterleitung kann sich eventuell die Portnummer ändern. Falls sie sich geändert hat, müssen auch die für den PC und die Rekorder registrierten Portnummern geändert werden. • UPnP kann genutzt werden, wenn die Kamera an ein IPv4-Netzwerk angeschlossen ist. IPv6 ist nicht unterstützt.
Seite 205: Einstellung Der Https-Parameter
2 Einstellungen 2.9.2.5 Einstellung der HTTPS-Parameter Zur erhöhten Netzwerksicherheit kann der Zugriff auf die Kameras über HTTPS verschlüsselt werden. Siehe Seite 211 zu Einzelheiten über die HTTPS-Einstellungen. [HTTPS - Anschluss] Das Protokoll für das Anbinden der Kamera wählen. • HTTP: Ausschließlich Anbindung über HTTP-Protokoll. •...
Seite 206: Ddns-Einstellungen
2 Einstellungen [CRT-Schlüssel generieren] Der CRT-Schlüssel (SSL-Kodierungsschlüssel) für das HTTPS-Protokoll wird generiert. Zum Generieren des CRT-Schlüssels durch Anklicken der [Ausführ.]-Taste das Dialogfeld “CRT-Schlüssel generieren” aufrufen. [CA-Zertifikat - CSR generieren] Wird das von der Zertifizierungsstelle (CA) ausgestellte CA Zertifikat als CA Zertifikat für das HTTPS-Protokoll verwendet, so wird eine CSR (Zertifikatsregistrierungsanforderung) generiert.
Seite 207 2 Einstellungen Siehe Seite 229 zu Einzelheiten über DDNS-Einstellungen. [Bereich] Die Region des Kamera-Aufstellungsorts wählen. Japan/Global Anmerkung • Bei Einsatz der Kamera in Japan “Japan” wählen. Für Kamera-Aufstellungsorte außerhalb Japans “Global” wählen. Der “Viewnetcam.com”-Service, der angezeigt wird, wenn “Global” ausgewählt ist, ist nicht in Japan verwendbar.
Seite 208: Snmp-Einstellungen
2 Einstellungen 2.9.2.7 SNMP-Einstellungen Die SNMP-Einstellungen erfolgen auf dieser Seite. Durch Anbindung an den SNMP-Manager kann der Status der Kamera eingesehen werden. Zur Anwendung der SNMP-Funktion wenden Sie sich bitte an den Administrator des Netzwerks. [SNMP-Version] Wählen Sie die zu verwendende SNMP-Version aus. •...
Seite 209: Die Qos-Einstellungen Konfigurieren
2 Einstellungen • Nicht verfügbare Zeichen: " & [Kameratitel] Den Kameratitel für die Verwaltung der Kamera über die SNMP-Funktion eingeben. • Zulässige Zeichenanzahl: 0 - 32 Zeichen • Vorgabe: Keine (leer) [Kamerastandort] Den Ort eingeben, an dem die Kamera installiert ist. •...
Seite 210: Gestaltung Des Stream
2 Einstellungen [Benachrichtigung über Panasonic-Alarmprotokoll DSCP 0-63 ] Geben Sie die Paketpriorität für die/den Audioübertragung/-empfang an. • Einstellbare Werte: 0 - 63 • Vorgabe: 0 Gestaltung des Stream [Gestaltung des Stream] Wählen Sie An/Aus, um festzulegen, ob die H.265-Bilddaten (oder H.264-Bilddaten) überwacht werden sollen oder nicht, sodass sie nicht zerstört werden.
Seite 211: Https-Einstellungen
2 Einstellungen 2.9.3 HTTPS-Einstellungen Auf dieser Seite erfolgen die Einstellungen für das HTTPS-Protokoll, mit dem der Zugriff auf die Kameras zur erhöhten Netzwerksicherheit verschlüsselt werden kann. HTTPS-Einstellungen können entweder über das auf der Kamera vorinstallierte Zertifikat konfiguriert werden, oder durch Verwendung eines CA-Zertifikats, das Sie selber von der CA (CA: Certification Authority) erhalten. Die Einstellungen werden entsprechend folgendem Verfahren konfiguriert.
Seite 212: Wählen Sie Das Zertifikat Aus, Das Mit Https Verwendet Werden Soll
2 Einstellungen Konfigurieren der HTTPS-Verbindung (®Seite 218) Wählen Sie das Zertifikat aus (®Seite 212) Erhalten Sie das Stammzertifikat (®Seite 212) Generierung des CRT-Schlüssels (SSL-Kodierungsschlüssel) (®Seite 219) Generierung einer CSR (Certificate Signing Request [Zertifikatsregistrierungsanforderung]) (®Seite 220) Installieren Sie das CA Zertifikat (®Seite 221) Anmerkung •...
Seite 213 2 Einstellungen Greifen Sie auf die Kamera zu, und klicken Sie die Taste [Ausführ.] für “Vorinstalliertes Zertifikat - Root-Zertifikat herunterladen” unter “HTTPS” im [Erweitert] Reiter des Einstellungsmenüs der “Netzwerk”-Seite. Klicken Sie auf “Öffnen”, das am unteren Rand des Browsers angezeigt wird. Bedienungsanleitung...
Seite 214 2 Einstellungen “Zertifikat installieren...” anklicken. Klicken Sie auf “Weiter ” im “Zertifikatimport-Assistent”. Bedienungsanleitung...
Seite 215 2 Einstellungen “Alle Zertifikate in folgendem Speicher speichern” wählen und “Durchsuch...” anklicken. “Vertrauenswürdige Stammzertifizierungsstelle” wählen und “OK” anklicken. Bedienungsanleitung...
Seite 216 2 Einstellungen “Weiter” anklicken. “Fertigstellen” anklicken. Überprüfen Sie, dass der Inhalt neben “Fingerabdruck” im “Sicherheitswarnung”-Fenster der folgende ist und klicken Sie dann “Ja”. • Fingerabdruck (sha1): 0B886A3C E7F2DBA8 1035DDFA 2B21F80B 06778932 Bedienungsanleitung...
Seite 217 2 Einstellungen Anmerkung • Dritte können keinen Fingerabdruck mit den gleichen Werten erstellen. Sie können prüfen, dass Sie das richtige Stammzertifikat von der angegebenen Kamera abgerufen haben, indem Sie die Werte des Fingerabdrucks überprüfen. ® Es sollte nun der Hinweis “Der Importvorgang war erfolgreich.” erscheinen. Die [OK]-Taste anklicken.
Seite 218: Konfiguration Von Https-Verbindungen
2 Einstellungen Klicken Sie auf die [OK] -Taste im “Zertifikat”-Fenster, um das Fenster zu schließen. 2.9.3.3 Konfiguration von HTTPS-Verbindungen Wählen Sie in [HTTPS - Anschluss] “HTTPS”, um auf die Kamera zuzugreifen. Die für [HTTPS - HTTPS-Port] anzuwendende HTTPS-Portnummer angeben. • Einstellbare Portnummern: 1 - 65535 •...
Seite 219: Generierung Des Crt-Schlüssels (Ssl-Kodierungsschlüssel)
2 Einstellungen Vorher die Wurzelzertifizierung des Vorinstalliertes Zertifikat auf dem benutzten PC installieren. Siehe Seite 212 für Informationen über die Einstellung. • Beim Zugriff auf die Kamera über das HTTPS-Protokoll kann sich ein längeres Auffrischintervall und eine geringere Bildwiederholfrequenz ergeben. •...
Seite 220: Generierung Einer Csr (Certificate Signing Request [Zertifikatsregistrierungsanforderung])
2 Einstellungen können. Durch Anklicken der [Anwenden]-Taste im Dialogfeld “Alter CRT-Schlüssel” kann der aktuelle CRT-Schlüssel durch den alten CRT-Schlüssel ersetzt werden. 2.9.3.5 Generierung einer CSR (Certificate Signing Request [Zertifi- katsregistrierungsanforderung]) WICHTIG • Wenn kein CRT-Schlüssel generiert wurde, kann keine CSR generiert werden. •...
Seite 221: Installieren Des Ca-Zertifikats
2 Einstellungen Posten Beschreibung Zulässige Zeichenanzahl [Land] Den Landesnamen eingeben. 2 Zeichen (Ländercode) [Staat] Den Namen des Staats eingeben. 128 Zeichen [Ort] Den Ortsnamen eingeben. 128 Zeichen [Organisation] Den Namen der Organisation eingeben. 64 Zeichen [Organisatorische Den Namen der organisatorischen Einheit einge- 64 Zeichen Einheit] ben.
Seite 222: Greifen Sie Auf Die Kamera Über Das Https-Protokoll (Für Vorinstalliertes Zertifikat) Zu
2 Einstellungen Anzeige Beschreibung [CA Zertifikat Host-Name] Das CA Zertifikat wurde bereits installiert und be- stätigt. Abgelaufen Das CA Zertifikat ist bereits abgelaufen. • Wenn die [Prüfen]-Taste angeklickt wird, werden die registrierten Informationen des CA-Zertifikats im Dialogfeld “CA-Zertifikat - Prüfen” angezeigt. (“Organisatorische Einheit” wird mit Sternchen (*) angezeigt.) •...
Seite 223 Erstellung des Zertifikats des vorinstallierten Zertifikats die IP-Adresse oder der Domainname der Kamera noch nicht festgelegt wurde. Da jedoch das Zertifikat, das unter “2.9.3.2 Das Stammzertifikat erhalten” (®Seite 212) konfiguriert ist, nur für Panasonic-Geräte ausgegeben wird, ist dies kein Problem.
Seite 224 2 Einstellungen Klicken Sie auf “Zertifikatfehler” über der URL, und klicken Sie dann auf “Zertifikate anzeigen” an der Unterseite des Fensters “Fehlerhafte Adresse”. Anmerkung • Wenn “Zertifikat ist ungültig” angezeigt wird, wie nachfolgend dargestellt, obwohl Sie das Root- Zertifikat installiert haben (®Seite 212), trennen Sie die Verbindung und prüfen Sie, dass keine verdächtigen Geräte angeschlossen sind.
Seite 225 2 Einstellungen Das “Zertifikat”-Fenster wird angezeigt. Wählen Sie die Registerkarte “Details”. Bedienungsanleitung...
Seite 226 2 Einstellungen Bestätigen Sie <Alle>, das für “Anzeigen” angezeigt wird und klicken Sie dann auf “Antragsteller” im Feld. Kopieren Sie den Text, der hinter “CN=” im unteren Kasten angezeigt wird. Bedienungsanleitung...
Seite 227 2 Einstellungen Geben Sie im Startmenü den folgenden Text in das Textfeld “Programme/Dateien durchsuchen” und drücken Sie dann [Ctrl], [Shift] und [Enter] gleichzeitig. notepad C:\Windows\System32\drivers\etc\hosts Wenn das Fenster “Benutzerkontensteuerung” angezeigt wird, wählen Sie “Ja”. Bedienungsanleitung...
Seite 228 (Kamera IP-Adresse) (kopierter Text aus Schritt 5) Das angezeigte Beispiel bezieht sich auf eine IP-Adresse “192.168.0.10” und ein CN der Kamera “WV– xxxxxx.0000-0100-450D-0022.panasonic-security-system.net”. Wählen Sie “Datei” ® “Speichern”, um die Datei zu sichern und schließen Sie dann die Datei. Wenn Sei über einen Browser zugreifen, fügen Sie den folgenden Text für CN nach Eingabe von “https://”...
Seite 229: Greifen Sie Auf Die Kamera Unter Anwendung Des Https-Protokolls (Für Ca-Zertifikat) Zu
2 Einstellungen Wenn die Einstellungen abgeschlossen sind, ändert sich die Hintergrundfarbe des Adressfelds zu weiß. Prüfen Sie, dass “Websiteidentifizierung” angezeigt wird, nachdem Sie die Schlüsselmarke auf der rechten Seite der Adressleiste geklickt haben. Anmerkung • Wenn Sie mit dieser Methode nicht zugreifen können, kann dies an den Proxyserver-Einstellungen liegen.
Seite 230 Zur Wahl und Einrichtung von DDNS-Diensten außer “Viewnetcam.com” beziehen Sie sich auf den jeweiligen DDNS-Provider. Anmerkung • “Viewnetcam.com” ist ein für den Einsatz in Verbindung mit Panasonic-Netzwerkkameras entwickelter dynamischer DNS-Dienst. Weitere Informationen finden Sie auf der “Viewnetcam.com”-Website (http://www.viewnetcam.com/). DDNS-Dienste (IPv4/IPv6) DDNS-Dienste ermöglichen es, Kamerabilder über das Internet zu betrachten.
Seite 231: Einrichten Eines Ddns-Dienstes (Erklärt Am Beispiel Von "Viewnetcam.com")
2 Einstellungen 2.9.6.1 Einrichten eines DDNS-Dienstes (erklärt am Beispiel von “Viewnetcam.com”) DNS-Server Internet Provider “Viewnetcam.com”-Server Remote-Site Die globale Adresse ist veränderlich. Der Vertragsprovider teilt dem Router (oder der Kamera) eine globale Adresse zu. Die globale Adresse ist nicht statisch, sondern dynamisch. “*****.viewnetcam.com”...
Seite 232 2 Einstellungen Nutzung von “Viewnetcam.com” [Persönliche(Kamera) URL] Dies ist die URL der Kamera, die für “Viewnetcam.com” abgespeichert wurde. [Zu Ihrem Konto] Bei Anklicken der angezeigten URL wird das Registrierungsfenster für “Viewnetcam.com” in einem neuen Fenster angezeigt. Zur Anmeldung bei “Viewnetcam.com” die entsprechenden Informationen in das Registrierungsfenster eingeben.
Seite 233 2 Einstellungen Falls das Registrierungsfenster nicht erscheint, sicherstellen, dass der PC ans Internet angeschlossen ist und die Taste Seite neu laden des Browsers anklicken. Die Registrierungsinformationen für “Viewnetcam.com” nach den Anweisungen des Assistenten eingeben. → Wenn die Meldung “Registrierung der Kamera für Viewnetcam.com erfolgreich abgeschlossen” erscheint, das Registrierungsfenster schließen.
Seite 234: Nutzung Von "Aktualisierung Dynamic Dns
2 Einstellungen • Falls der Zugriff wegen der sich ändernden globalen Adresse des Routers öfter nicht möglich ist, unter “Zugriffsintervall” einen kleineren Wert eingeben. Einsehen der Anmeldeinformationen für den “Viewnetcam.com”-Dienst Es ist möglich festzustellen, ob die Kamera für “Viewnetcam.com” registriert worden ist. (®Seite 245) 2.9.6.2 Nutzung von “Aktualisierung Dynamic DNS”...
Seite 235: Nutzung Von "Aktualisierung Dynamic Dns(Dhcp)
2 Einstellungen 2.9.6.3 Nutzung von “Aktualisierung Dynamic DNS(DHCP)” [Host-Name] Den für Aktualisierung Dynamic DNS zu verwendenden Hostnamen eingeben. • Zulässige Zeichenanzahl: 3 - 250 Zeichen Im Format “(Host-Name). (Domain-Name)” eingeben. • Zulässige Zeichen: Alphanumerische Zeichen, einschließlich Doppelpunkt (:), Punkt (.), Unterstrich (_) und Bindestrich (-).
Seite 236: Einstellung Der Zeitpläne [Zeitplan]
2 Einstellungen 2.10 Einstellung der Zeitpläne [Zeitplan] Auf der “Zeitplan”-Seite können folgende Festlegungen für Zeitpläne getroffen werden. • Alarmerlaubnis(Schnittstellenalarm 1, 2, 3) • Alarmerlaubnis(Schnittstellenalarm 1) • Alarmerlaubnis(Schnittstellenalarm 2) • Alarmerlaubnis(Schnittstellenalarm 3) • VDM-Erlaubnis • Tonerkennungserlaubnis • Zugriffserlaubnis • SD-Speicheraufzeichnung • Szenendatei •...
Seite 237 2 Einstellungen Bis zu 5 Zeitpläne können eingestellt werden. Unter “Zeitplanmodus” eine dem Zeitplan zuzuweisende Operation auswählen. Die Vorgabe ist “Aus”. • Aus: Innerhalb des Zeitplans wird keine Operation durchgeführt. • Alarmerlaubnis(Schnittstellenalarm 1, 2, 3): Der Alarmeingang (Schnittstellenalarm) wird für die Dauer des Zeitplans zugelassen.
Seite 238 2 Einstellungen • Alarmerlaubnis(Schnittstellenalarm 3): Der Alarmeingang an der Klemme 3 wird für die Dauer des Zeitplans zugelassen. • VDM-Erlaubnis: Der Video-Bewegungsmelder (VMD) ist für die Dauer des Zeitplans aktiv. • Tonerkennungserlaubnis: Die Tonerkennung ist für die Dauer des Zeitplans aktiv. •...
Seite 239: Einstellen Von Zeitplänen
2 Einstellungen • Falls die Zeitpläne für Position auffrischen und Bildqualität auf die gleiche Zeit eingestellt sind, wird die Aktion für Bildqualität ausgeführt, nachdem die Aktion für Position auffrischen abgeschlossen wurde. 2.10.1 Einstellen von Zeitplänen Das dem gewünschten Wochentag entsprechende Ankreuzfeld unter “Zeitplan FTP-Bildübertragung” markieren.
Seite 240 2 Einstellungen Zum Festlegen der Zeit im Pull-Down-Menü eine “Stunde” und “Minute” wählen. Soll die Zeit nicht vorgegeben werden, das Ankreuzfeld für “24Std.” markieren. Nach der Einstellung die [Einst.]-Taste anklicken. → Das Ergebnis wird im unteren Teil des Fensters dargestellt. Bedienungsanleitung...
Seite 241: Löschen Eines Zeitplans
2 Einstellungen 2.10.2 Löschen eines Zeitplans Die Markierung in dem dem eingestellten Wochentag entsprechenden Ankreuzfeld entfernen. Bedienungsanleitung...
Seite 242 2 Einstellungen Nach der Einstellung die [Einst.]-Taste anklicken. → Der Zeitplan für den gewählten Wochentag wird gelöscht. Bedienungsanleitung...
Seite 243: Wartung Der Kamera [Wartung]
2 Einstellungen 2.11 Wartung der Kamera [Wartung] Einsehen der Systemprotokolle, Aktualisieren der Firmware sowie Statusprüfung und Initialisieren des Setupmenüs erfolgen auf dieser Seite. Die “Wartung”-Seite enthält die Registerkarten [Systemprotokoll], [Upgrade], [Status],[Rücks. auf Vorg] und [Daten]. 2.11.1 Einsehen der Systemprotokolle [Systemprotokoll] Auf der “Wartung”-Seite das [Systemprotokoll]-Register anklicken.
Seite 244 Die Informationen zu jedem Posten werden angezeigt. [Erweiterungssoftware >>] Sie in die Host-Datei.Ein Link zum Erweiterungssoftware-Bildschirm wird angezeigt. Weitere Informationen zur Erweiterungssoftware finden Sie auf unterer Website (http://security.panasonic.com/kms/). Beraten Sie sich mit Ihrem Fachhändler über das Herunterladen der neuesten Firmware-Version auf einen WICHTIG •...
Seite 245: Statusprüfung [Status]
Die neuesten Firmware-Versionen finden Sie auf unserer Webseite. Die Firmware ist eine ZIP-Datei. Nach dem Herunterladen der Datei, diese entpacken und die Datei mit der Erweiterung “.img” ausführen, um die Firmware zu aktualisieren. – Bei Einsatz der Kamera in Japan http://sol.panasonic.biz/security/support/index.html – Bei Einsatz der Kamera außerhalb Japans http://security.panasonic.com/support/ •...
Seite 246 2 Einstellungen Auf dieser Seite kann der Status der Kamera überprüft werden. Viewnetcam.com [Server] Die URL des “Viewnetcam.com”-Servers wird angezeigt. [Status] Der Registrierungsstatus für “Viewnetcam.com” wird angezeigt. [Persönliche(Kamera) URL] Die URL der Kamera, die für “Viewnetcam.com” abgespeichert wurde, wird angezeigt. UPnP [Portnummer(HTTP), Portnummer(HTTPS)] Die für UPnP-Portweiterleitung eingestellte Portnummer wird angezeigt.
Seite 247: Hardware-Informationen
Informationen über PAN, TILT, ZOOM, FOCUS, Tag & Nacht (IR), Neustart-Zähler, Betriebszeit und Thermo-Sensor wird angezeigt. Anmerkung • Zu Einzelheiten über den Inhalt der einzelnen Statusanzeigen (“Viewnetcam.com”, UPnP oder die Selbstdiagnose betreffend) siehe unsere Website (http://security.panasonic.com/support/info/). SD-Speicherkarte [Modell-Nr.] Dieses Modell unterstützt nicht die Modellnummern-Anzeigefunktion. [Seriennummer] Dieses Modell unterstützt nicht die Seriennummern-Anzeigefunktion.
Seite 248: Rücksetzen Auf Vorgaben/Neustart Der Kamera [Rücks. Auf Vorg]
Anmerkung • Zu Einzelheiten über den Inhalt der einzelnen Statusanzeigen (“Viewnetcam.com”, UPnP oder die Selbstdiagnose betreffend) siehe unsere Website (http://security.panasonic.com/support/info/). 2.11.4 Rücksetzen auf Vorgaben/Neustart der Kamera [Rücks. auf Vorg] Auf der “Wartung”-Seite das [Rücks. auf Vorg]-Register anklicken. (®Für die Menüanzeige und die Bedienung...
Seite 249 2 Einstellungen Auf dieser Seite erfolgt die Initialisierung der Einstellungen und HTML-Daten der Kamera sowie der Neustart der Kamera. [Auf Vorgaben rücksetzen (außer Netzwerkeinstellungen)] Mit der [Ausführ.]-Taste können die Einstellungen auf die Vorgaben zurückgesetzt werden. Die Netzwerkeinstellungen bleiben dabei jedoch erhalten. Nach der Initialisierung ist die Kamera ca.
Seite 250: Einstelldaten/Daten-Backup Oder Wiederherstellung Von Protokollen [Daten]
2 Einstellungen 2.11.5 Einstelldaten/Daten-Backup oder Wiederherstellung von Protokollen [Daten] Auf der “Wartung”-Seite das [Daten]-Register anklicken. (®Für die Menüanzeige und die Bedienung siehe Seite 48, Seite 49) In diesem Abschnitt werden die Einstellungen zum Sichern oder Wiederherstellen von Einstelldaten sowie zum Speichern von Protokollen beschrieben.
Seite 251 2 Einstellungen Wiederherstellen [Setup-Daten] Mit der [Durchsuch...]-Taste die die Setup-Daten enthaltenden Dateien wählen, die wiederhergestellt werden sollen. Durch Anklicken der der gewünschten Option entsprechenden Radiotaste festlegen, ob die Netzwerkeinstellungen auch wiederhergestellt werden sollen. Die Wiederherstellung durch Anklicken der [Ausführ.]-Taste starten. Bis Ende der Wiederherstellung keine anderen Operationen ausführen.
Seite 252: Sonstiges
Erscheint das Launcher-Fenster nicht, die Datei “CDLauncher.exe” auf der CD-ROM durch Doppelklick öffnen. Über die CD-ROM sind folgende Bedienungshandlungen möglich. Die “IP Setting Software” von Panasonic kann auf einem PC installiert werden. (®Seite 253) Die Netzwerkeinstellungen der Kameras können über die “IP Setting Software” von Panasonic erfolgen. (®Seite 255) Die Bedienungsanleitungen können auf einem PC installiert werden.
Seite 253: Installation Der "Ip Setting Software" Von Panasonic
[Install]-Taste neben [IP Setting Software] anklicken. Vor der Installation Folgendes festlegen. Die zu installierende “IP Setting Software” von Panasonic wählen. Wählen, wo das Symbol für den Panasonic IP-Einstellung-Shortcut bei der Installation der “IP Setting Software” von Panasonic angelegt werden soll.
Seite 254: Installation Der Bedienungsanleitungen
Zum Deinstallieren der Bedienungsanleitungen das Shortcut-Symbol an der bei der Installation angegebenen Stelle löschen (Vorgabe ist der Arbeitsplatz) sowie auch den Ordner [Manual] in dem bei der Installation angegebenen Ordner (Vorgabe ist C:\Panasonic). 3.1.4 Installation der Viewer-Software Um die H.265-Bilder (oder H.264-Bilder) anzuzeigen, Audio zur/von der Kamera zu senden/empfangen und die Protokolle anzuzeigen oder die auf der SD-Speicherkarte gespeicherten Bilder anzuzeigen, muss die Viewer-Software “Network Camera View 4S”...
Seite 255: Netzwerkeinstellung Der Kamera Mit Der "Ip Setting Software" Von Panasonic
Beim Anlaufen der “Windows Sicherheitswarnung” kann das Fenster “IP Setting Software” erscheinen. In diesem Fall “Benutzerkontensteuerung” über die Systemsteuerung deaktivieren. • Von anderen Subnetzen aus funktioniert die “IP Setting Software” von Panasonic nicht über denselben Router. • Die Anzeige/Einstellung der Kamera kann mit einer älteren Version der “IP Setting Software” (Version 2.xx) nicht erfolgen.
Seite 256: Ändern Der Netzwerkeinstellungen
Klicken Sie bei der Änderung der Einstellungen für die Netzwerkeinstellungen, wie zum Beispiel Anschlussmodus, IP-Adresse und Subnet Maske, auf die Taste [Network Settings] in der Anzeige “Panasonic IP Setting Software”. Die “Network Settings”-Seite erscheint. Geben Sie jeden Punkt ein und klicken Sie anschließend auf die Taste [Save].
Seite 257 3 Sonstiges • Zu Einzelheiten über die einzelnen Einstellungen auf der “Netzwerkeinstellungen”-Seite siehe Seite 187. WICHTIG • Nach Betätigung der [Save]-Taste dauert es etwa 2 Minuten, bis die Einstellungen in die Kamera hochgeladen werden. Die Einstellungen werden ungültig, wenn vor Ende des Uploads das LAN-Kabel unterbrochen wird.
Seite 258: Inhalt Des Systemprotokolls
3 Sonstiges 3.2 Inhalt des Systemprotokolls SMTP-Fehleranzeigen Kategorie Anzeige Beschreibung • Fehler POP3-Server Authentifizierungsfehler. Benutzername oder Passwort falsch ein- gegeben. Email-Einstellungen auf Richtig- keit prüfen. POP3-Server nicht gefunden. • IP-Adresse des Servers ist nicht korrekt. IP-Adresse des Servers auf Richtigkeit prüfen.
Seite 259: Fehleranzeigen Zu Aktualisierung Dynamic Dns
3 Sonstiges Kategorie Anzeige Beschreibung Verbindungsfehler Fehler Dateiübertragung • Einstellungen für FTP-Server sind nicht korrekt. FTP-Einstellungen auf Richtigkeit Fehler Passivmodus. prüfen. • Einstellung des angezeigten Postens ist Logout fehlgeschlagen. nicht korrekt. FTP-Einstellungen auf Rich- Verzeichniswechsel fehlgeschla- tigkeit prüfen. gen. Benutzername oder Passwort ist un- gültig.
Seite 260: Protokolleinträge Zu Https
3 Sonstiges Kategorie Anzeige Beschreibung Verbindungsfehler Keine Antwort vom DDNS-Server. • Der DDNS-Server ist außer Betrieb. Beim Netzwerk-Administrator erkundigen. Hostname ist bereits vergeben. • Der Hostname ist bereits im DDNS-Server registriert. Einstellungen für DDNS-Aktua- lisierung auf Richtigkeit prüfen. Interner Fehler Undefinierter Fehler •...
Seite 261: Protokolleinträge Beim Login
Wenn “Benutzer-Auth.” auf “An” steht, wird der Login-Benutzername angezeigt. • Wenn “Host-Auth.” auf “An” steht, wird die IP-Adresse des gegenwärtig auf die Ka- mera zugreifenden PC angezeigt. Fehleranzeigen bei Benachrichtigung über Panasonic-Alarmprotokoll Kategorie Anzeige Beschreibung Fehler bei Benachrich- Benachrichtigungsadresse nicht ge- •...
Seite 262: Fehleranzeigen Zur Sd-Speicherkartensicherheit
3 Sonstiges Fehleranzeigen zur SD-Speicherkartensicherheit Kategorie Anzeige Beschreibung SD-Speicherkarte CSR - Generiert • Generierung einer CSR (Certificate Sig- ning Request [Zertifikatsregistrierungsan- forderung]) beendet. • CA-Zertifikat - Installiert Installation des CA-Zertifikats beendet. CA-Zertifikat - Gelöscht • Löschung des CA-Zertifikats beendet. Alter CRT-Schlüssel - Angewendet •...
Seite 263: Fehlersuche
Kamera angeschlossenen Computer über- prüfen. Sind auf dem PC Firewall-Einstellungen ak- tiviert, diese vor den Einstellungen an der Kamera vorübergehend deaktivieren. – Die Panasonic “IP Setting Software” starten, die IP-Adresse der Kamera bestätigen und dann auf diese zugreifen. – Sind die Netzwerkeinstellungen (IP-Adresse,...
Seite 264 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Ist als HTTP-Portnummer “554” gewählt? Als HTTP-Portnummern solche wählen, die nicht bereits von der Kamera belegt sind. Von der Kamera belegte Portnummern sind: 20, 21, 23, 25, 42, 53, 67, 68, 69, 110, 123, 161, 162, 443, 554, 995, 10669, 10670, 59000 - 61000 •...
Seite 265 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Wurde Portweiterleitung für den Router eingestellt? Für den Zugriff auf die Kamera über das Internet muss Portweiterleitung für den Router eingerichtet werden, wenn dieser UPnP nicht unterstützt. Zu Ein- zelheiten siehe die dem Router beiliegenden Hand- bücher.
Seite 266 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Die Anzeige erfolgt verzögert. • Wird im HTTPS-Modus auf die Kamera zugegriffen? In diesem Modus ist das Auffrischintervall wegen des Decodierungsvorgangs etwas länger. • Wird auf eine andere Kamera in demselben Netz- werk über Proxy-Server zugegriffen? Den Web-Browser auf Betrieb ohne Proxy-Server einstellen.
Seite 267 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Bei der Registrierung als Be- • Ist der Web-Browser auf die Zulassung von Cookies nutzer von “Viewnet- eingestellt? cam.com” wurde ein Coo- Den Web-Browser auf die Zulassung von Cookies kie-Fehler angezeigt. einstellen. Im Hilfsprogramm-Menü von Internet Explorer unter [Extras] [Internetoptionen] wählen und auf dem [Datenschutzerklärung]-Register die Cookies-Einstellungen durchführen.
Seite 268 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Keine Bildanzeige. / Ältere • Wenn bei der Konfiguration der [Temporäre Inter- Bilder oder Protokolle werden netdateien] für [Neuere Versionen der gespeicher- angezeigt. ten Seiten suchen] nicht [Bei jedem Besuch der Sei- te] gewählt ist, erfolgt auf der “Live”-Seite keine Bild- anzeige.
Seite 269 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Bei starkem Netzverkehr oder gleichzeitigem Zugriff auf die Kamera durch zu viele Benutzer kann es beim Anzeigen des Kamerabildes zu Schwierigkei- ten kommen. Das Kamerabild über den Web-Brow- ser z.B. durch Drücken der [F5]-Taste anfordern. Keine Bildanzeige (oder Bild •...
Seite 270 • Lautet die Anzeige auf dem [SD-Speicherkarte]-Re- gister unter “Restkapazität” “--------MB/--------MB”? SD-Speicherkarte formatieren. • Wird bei Wahl von “Diag.” unter “E-Mail-Nachricht” oder “Panasonic-Alarmprotokoll” Erkennungsfehler gemeldet? SD-Speicherkarte formatieren. • Ist die SD-Speicherkarte defekt? Eine SD-Speicherkarte kann nicht endlos über- schrieben werden. Nach häufigem Überschreiben kann sie das Ende ihrer Lebensdauer erreicht ha- ben.
Seite 271 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Die Tonübertragung zur Ka- • Installationshand- Sind Mikrofon und Lautsprecher vorschriftsmäßig mera funktioniert nicht. buch und fest angeschlossen? Sicherstellen, dass sie vorschriftsmäßig und fest an- geschlossen wurden. • Ist die Viewer-Software im PC installiert? Sicherstellen, dass die Viewer-Software “Network Camera View 4S”...
Seite 272 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis • Das Problem kann daran liegen, dass die Firewall des Virusscanners den Kameraport filtert. Bei der Angabe der durch den Virusscanner zu fil- ternden Portnummern die Portnummer der Kamera ausschließen. Die Statusanzeige leuchtet • Steht “Anzeige” auf der “Allgemeines”-Seite nicht auf.
Seite 273 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Das Herunterladen der aufge- • Möglicherweise verwenden Sie den Windows zeichneten Daten von der Internet Explorer nicht mit Administratorrechten. Bildwiedergabeanzeige im Starten Sie nach dem Schließen aller geöffneter Browser ist fehlgeschlagen. Windows Internet Explorer-Fenster und -Tabs den Internet Explorer neu, indem Sie mit der rechten Maustaste auf das Internet Explorer-Zeichen im Startmenü...
Seite 274 Explorer 11) In der Informationsleiste er- • [Zulassen] wählen. scheint folgende Meldung. “Diese Webseite möchte das folgende Add-On ausfüh- ren: ‘WebVideo Module’ von ‘Panasonic Corporati- on’.” (Bei Verwendung von Internet Explorer 9, Internet Explorer 10, oder Internet Explorer 11) Bedienungsanleitung...
Seite 275 Das Fenster “Sicherheitswarnung” wird ange- ment erforderlich zeigt. Die [Installieren]-Taste im Fenster “Sicher- sein: ‘nwcv4Ssetup.exe’ heitswarnung” anklicken. von ‘Panasonic Corporation’. Klicken Sie hier, um zu instal- lieren...” (Internet Explorer 8) In der Informationsleiste er- • [Installieren] wählen. Das Fenster “Sicherheits- scheint folgende Meldung.
Seite 276 3 Sonstiges Symptom Ursache/Abhilfe Seitenverweis Die angezeigten Bilder pas- • Dies kann vorkommen, wenn “DPI-Einstellung” sen nicht in den Rahmen. auf “120 DPI” oder höher steht. Bei Windows 10: Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie auf “Anzeigeeinstellungen” und schieben Sie den Regler für “Größe von Text, Apps und anderen Elementen ändern”...
Seite 277: Verzeichnisstruktur Von Laufwerk B
(ca. 20 MB pro Datei) *Zweite Stream 10000101 (z.B. 10000001_161224193826_L.mp4) Beginn der Video-Aufzeichnung am 24, Dezember 2016 19:38:26 N_NWBKP Bestimmungsspeicher, in dem Videodateien über die SD-Speicheraufzeichnungs- funktion des Panasonic Netzwerk-Diskrekorders abgspeichert werden sollen Bestimmungsspeicher für Einstellungsdateien (für die Systemverwaltung) SETTINGS Bedienungsanleitung...
Seite 278 Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2017 PGQP2418ZA N0417-0...
