12

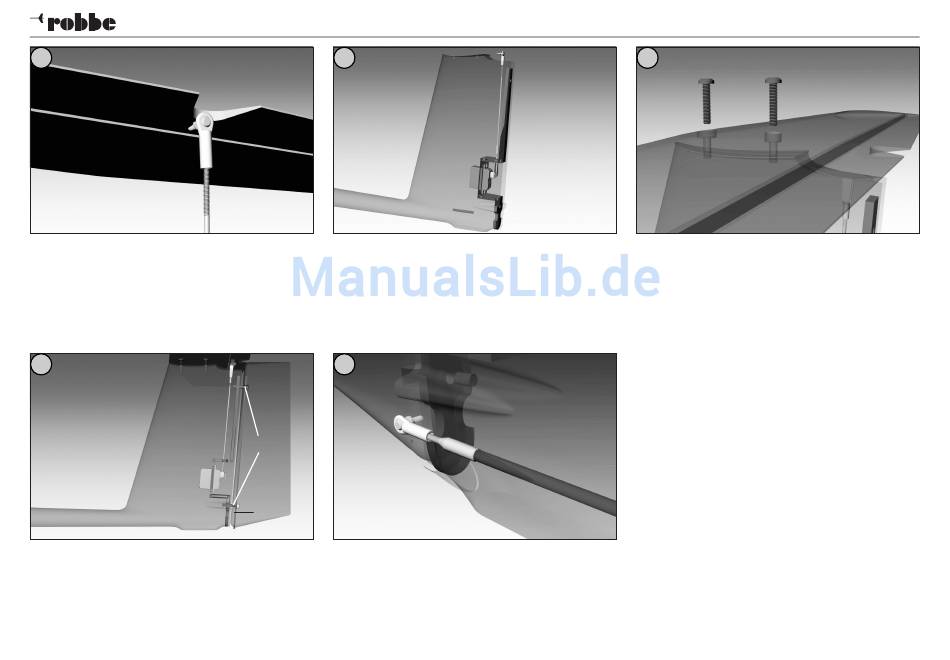

Bild 12
- Den Kugelkopf, wie in Abbildung gezeigt, am Höhenruder
montieren. Das Höhenruder mit einer 3mm Bohrung in
einem 15°-Winkel versehen und den Kugelbolzen einkle-
ben.
15
Bild 15
- Die beiden Schanierstifte (A) mit Ropoxi in den Rahmen
im Seitenleitwerk einkleben (das obere Scharnier an der
Leitwerksseite um 7mm kürzen!). Halten Sie dabei die
Rumpfnase nach unten, um das Verkleben der Gelenksstifte
zu verhindern. Das
Seitenruder kann einfach durch
Herausziehen des 2mm Drahtes (B) demontiert werden.
6
13
Bild 13
- Das fertig montierte Höhenrudergestänge im Seitenruder
eingebaut.
16
A
B
Bild 16
- Kleben Sie den Kugelkopf in das Seitenruder. Anschließend
kleben Sie die Löthülse auf das Bowdenzug-Innenrohr und
schrauben das Kugelgelenk auf. Die Mittelstellung von
Servo und Seitenruder mit der Fernsteuerungsanlage
überprüfen.
Bau- und Betriebsanleitung ASW 28 GFK 3m
14
Bild 14
- Befestigen Sie das Höhenruder mit den beiden
M4-Nylonschrauben auf dem Seitenleitwerk. Dabei die
Schrauben nicht überdrehen.
No. 25851
