6

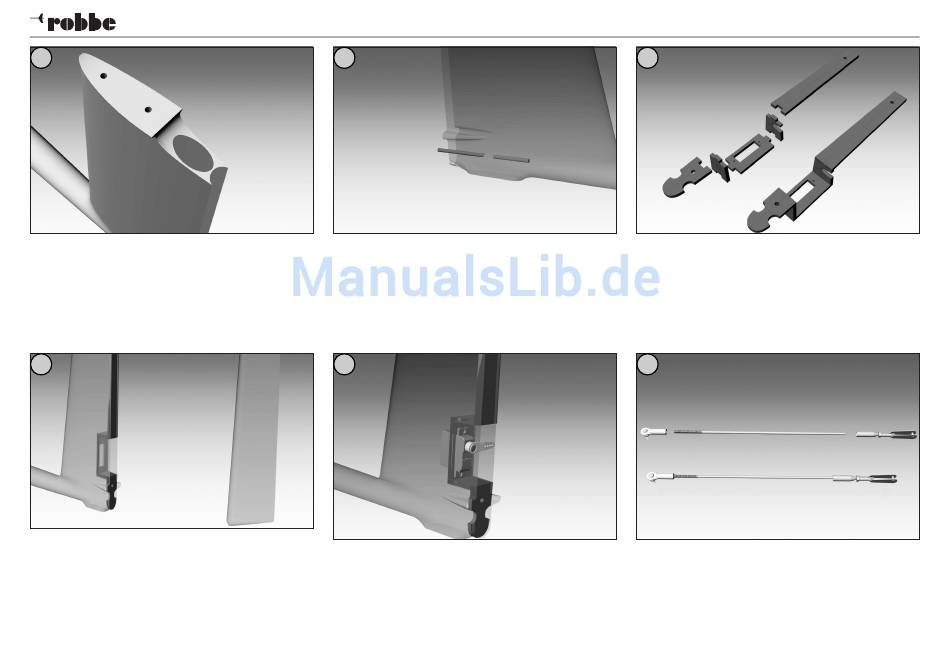

Bild 6
- Die Aussparung für das Höhenrudergestänge, wie auf der
Abbildung gezeigt, auf der Oberseite des Seitenleitwerks
vorbohren und ausfräsen.
9
Bild 9
- Vor dem Einkleben des Spants (ca. 3mm hinter der
Endkante des Seitenleitwerks) die Größe der Aussparung
im Seitenleitwerk (s. Bauschritt 9) und die Leichtgängigkeit
des Seitenrudergestänges überprüfen. Die Gewinde der
Bohrungen für die Höhenleitwerksbefestigung auf Harzreste
kontrollieren. Den Spant probeweise mit Speed-Kleber
anheften. Erst danach mit
Ropoxi
endgültig einkleben.
Bau- und Betriebsanleitung ASW 28 GFK 3m
7
Bild 7
- Das Bowdenzugrohr für das Seitenrudergestänge soweit im
Rumpf kürzen, daß die Beweglichkeit für das Seitenruder
gegeben ist.
10
Bild 10
- Das Höhenruderservo (S3150) in die Einheit einbauen.
Das Servo in Neutralstellung bringen und den Servoarm so
weit kürzen, dass er nicht an der Seitenleitwerksinnenseite
streift.
8
Bild 8
- Die Spanten für das Höhenruderservo (S3150) verkleben.
11
Bild 11
- Das Gestänge für die Höhenruderanlenkung vorbereiten.
Den Kugelkopf auf der Gewindeseite des Gestänges
aufschrauben. Auf der anderen Seite (Servoseite) das
Gestänge mit der Löthülse verkleben oder verlöten.
Danach die M2-Mutter und den Gabelkopf aufschrauben.
No. 25851
5
