Elektrischer Anschluss und Verkabelung
Erweiterungsmodule
A A nschluss eines Umschaltventils
Bedienungsanleitung Lambdatronic S 3200 | B0361113_de
Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlos‐
sen, so ist der Einsatz eines RC-Gliedes zwingend erforderlich.
Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdreh‐
zahl auf 100% gestellt werden.

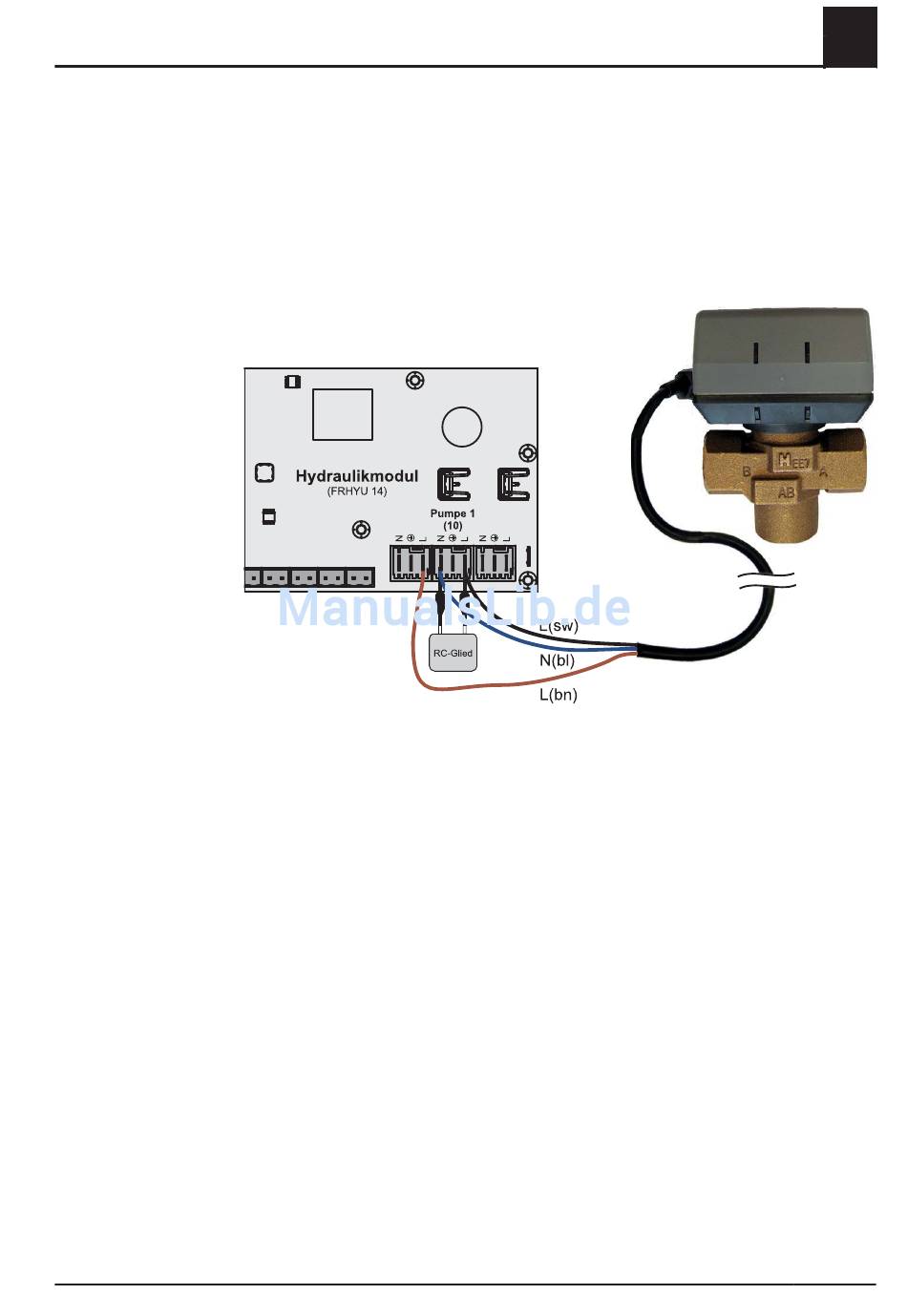

Anschlussbeispiel:
Der Außenleiter L(bn) ist am Außenleiter der jeweiligen Netzversorgung des Moduls
oder am Kernmodul, Ausgang HKP0/Brennerrelais am Pin „LV" anzuschließen.
