Anschluss
Pumpe 1/2 (10/11)
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5

Anschluss eines Umschaltventils

Wird an einem drehzahlgeregelten Pumpenausgang ein Umschaltventil angeschlossen, so ist der Einsatz eines
RC-Gliedes zwingend erforderlich.
Zusätzlich muss beim verwendeten Pumpenausgang regelungsseitig die Mindestdrehzahl auf 100% gestellt
werden.

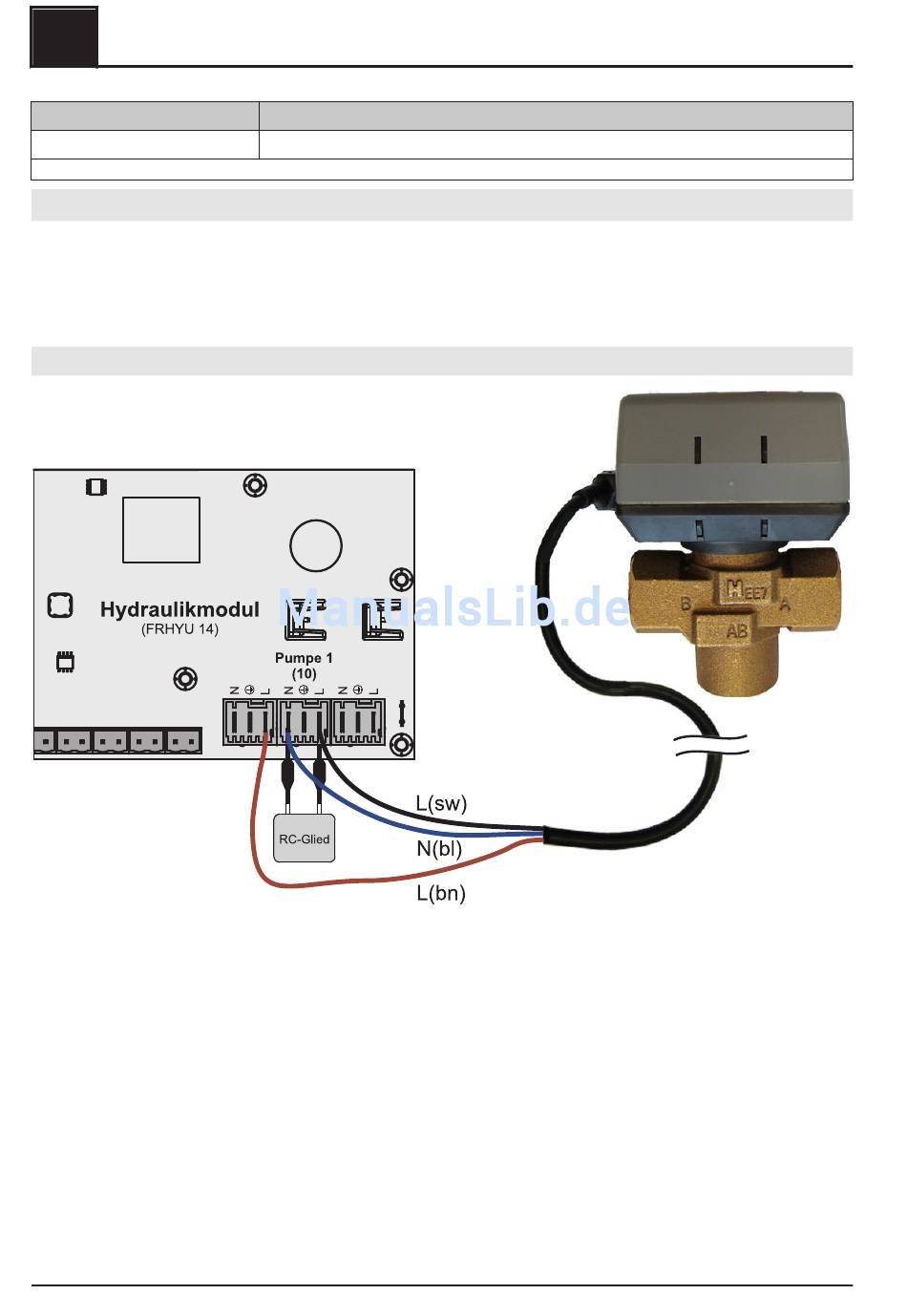

Anschlussbeispiel:

Der Außenleiter L(bn) ist am Außenleiter der jeweiligen Netzversorgung des Moduls oder am Kernmodul,
Ausgang HKP0/Brennerrelais am Pin „LV" anzuschließen.
16
Kabeldimension / Spezifikation / Hinweis
Anschlusskabel 3 x 1.5mm
1)
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
, max. 1,5A / 230V / 280W
2
Erweiterungsmodule
