Elektrischer Anschluss und Verkabelung
Erweiterungsmodule

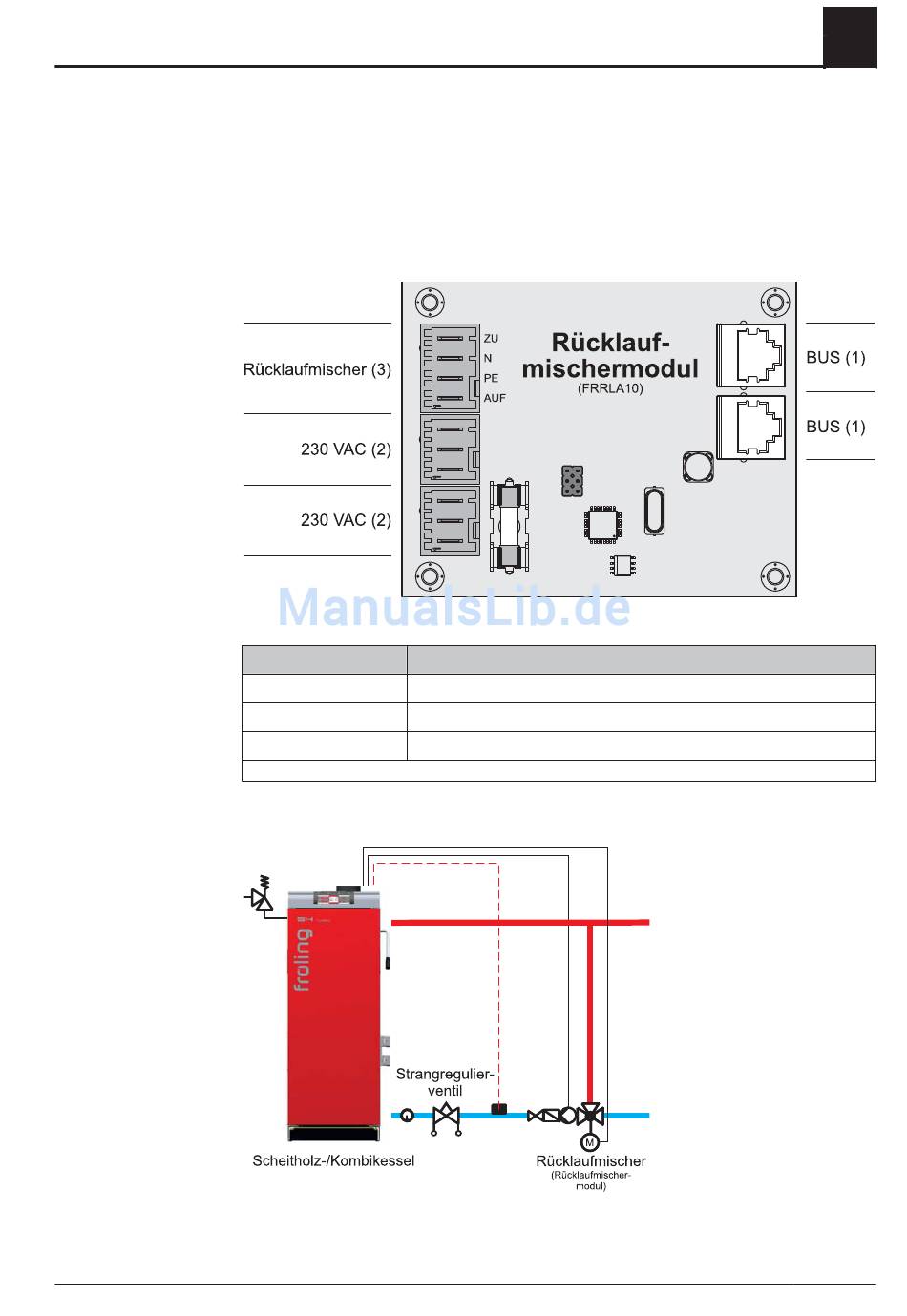

2 2 .2.3 Rücklaufmischermodul
Bedienungsanleitung Lambdatronic S 3200 | B0361113_de
Das Rücklaufmischermodul stellt den Anschluss für einen Rücklaufmischer zur Verfü‐
gung. Der zugehörige Fühler ist der Rücklauffühler am Kernmodul. Kommt dieses Mo‐
dul zum Einsatz, so ist der Parameter „Rücklaufmischer mittels externen
Mischermodul" auf „JA" zu setzen.
⇨ Siehe "Anlagenart einstellen" [Seite 28]
Anschlusshinweise
Anschluss Kabeldimension / Spezifikation / Hinweis
Bus (1) Anschluss mit beigepacktem Patchkabel 0,5m
2 x Netz (2) Anschlusskabel
Rücklaufmischer (3) Anschlusskabel
1. YMM nach ÖVE-K41-5 bzw. H05VV-F nach DIN VDE 0881-5
Anschlussbeispiel
3 x 1.5mm ,
1) 2
4 x 0.75mm , max. 0,15A / 230V
1) 2
2
15
