Elektrischer Anschluss und Verkabelung
Erweiterungsmodule
2 2 .2.4 Zünderweiterung
2.2.5 Bus-Kabel anschließen
Bedienungsanleitung Lambdatronic S 3200 | B0361113_de
Die Zünderweiterung stellt den An‐
schluss für ein elektrisches Zündgebläse
zur Verfügung und ermöglicht das auto‐
matische Anheizen des Kessels.

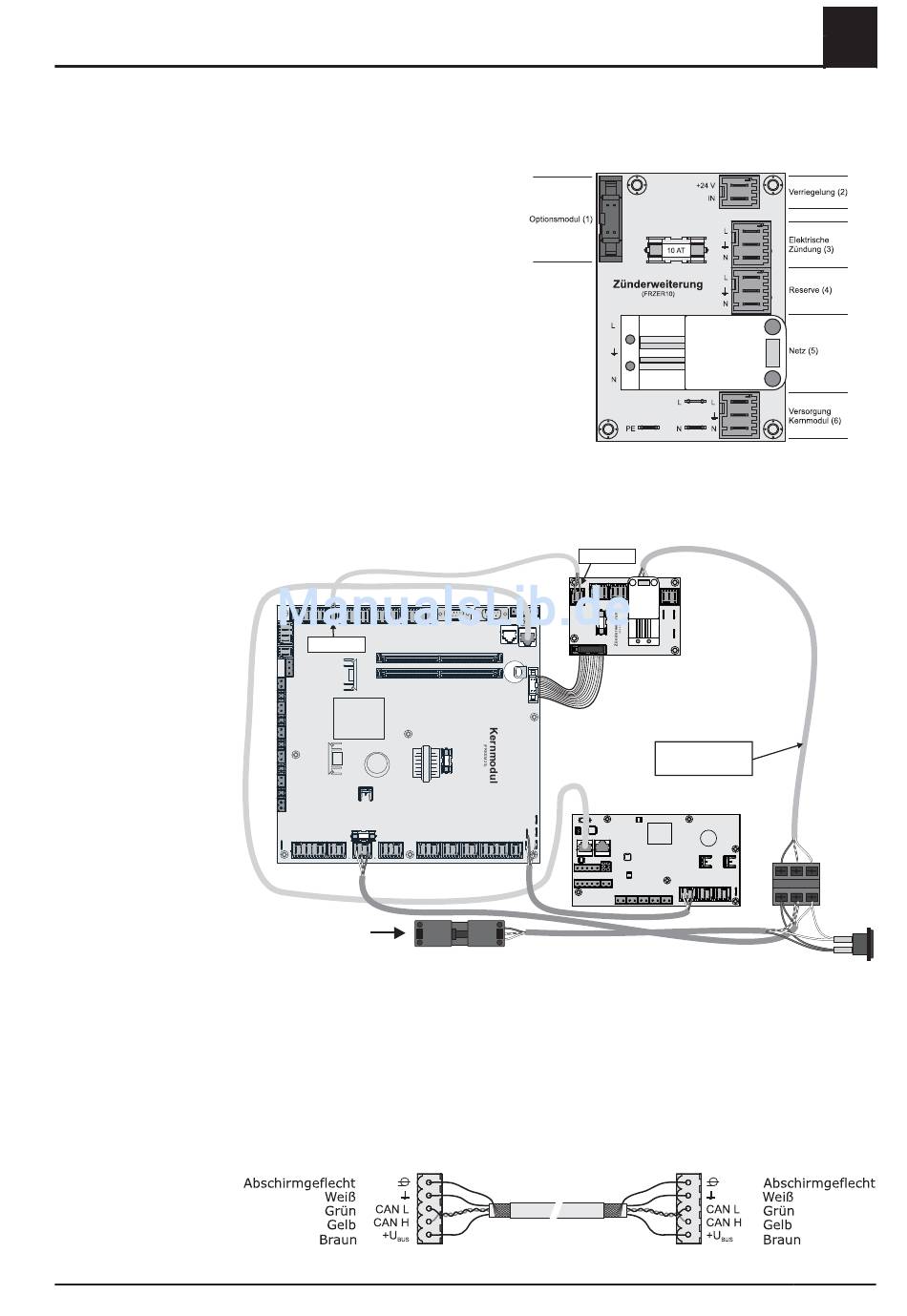

Anschluss-Schema
Verriegelung
Anspeisung
Für die Bus-Verbindungen zwischen den einzelnen Modulen ist ein Kabel Typ
LIYCY paarig 2x2x0.5 zu verwenden. Der Anschluss an den 5-poligen Steckern ist lt.
folgendem Schema durchzuführen:
Verriegelung
Netzstecker
Mitgeliefertes Netzkabel
für die Verbindung zum
Klemmbock verwenden
Hydraulikmodul
(FRHYU 14)
Hauptschalter
2
17
