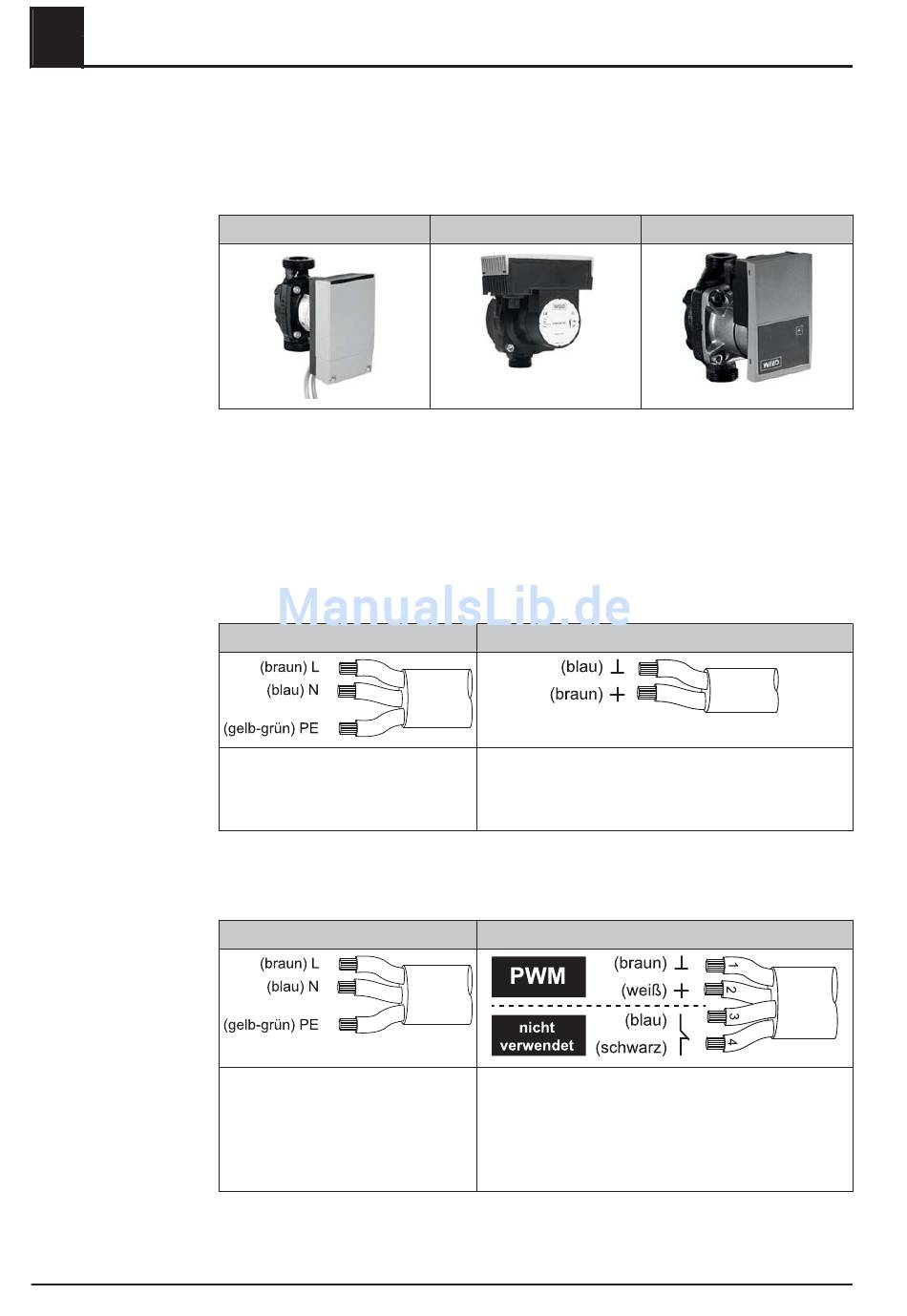

2 2 .3 Anschlusspläne nach Pumpentypen
20
Je nach eingesetzter Pumpengruppe kommen in Summe drei verschieden Pumpenty‐
pen zum Einsatz:
WILO Stratos Para
Abhängig vom Pumpentyp wird beim Anschluss zwischen 2-poligem Steuerkabel (WI‐
LO Stratos TEC, WILO Yonos Para) und 4-poligem Steuerkabel (WILO Stratos Para)
unterschieden. Entsprechend dem eingesetzten Pumpentyp sind bei der Verkabelung
folgende Anschlusshinweise zu beachten:
Pumpentyp mit 2-poligem Steuerkabel
Spannungsversorgung
Spannungsversorgung am Pumpen‐
ausgang der Platine verkabeln
Pumpentyp mit 4-poligem Steuerkabel
Spannungsversorgung
Spannungsversorgung am Pumpen‐
ausgang der Platine verkabeln
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
Anschlusspläne nach Pumpentypen
WILO Stratos TEC
Steuerkabel 2-polig
Steuerkabel am PWM-Ausgang der Platine anschlie‐
ßen, dabei auf korrekte Polung achten:
- blauer Draht an Masse
- brauner Draht an Plus
Steuerkabel 4-polig
Steuerkabel am PWM-Ausgang der Platine anschlie‐
ßen, dabei auf korrekte Polung achten:
- brauner Draht an Masse
- weißer Draht an Plus
Die beiden anderen Drähte (blau, schwarz) nicht ver‐
wenden und ggf. isolieren
WILO Yonos Para
