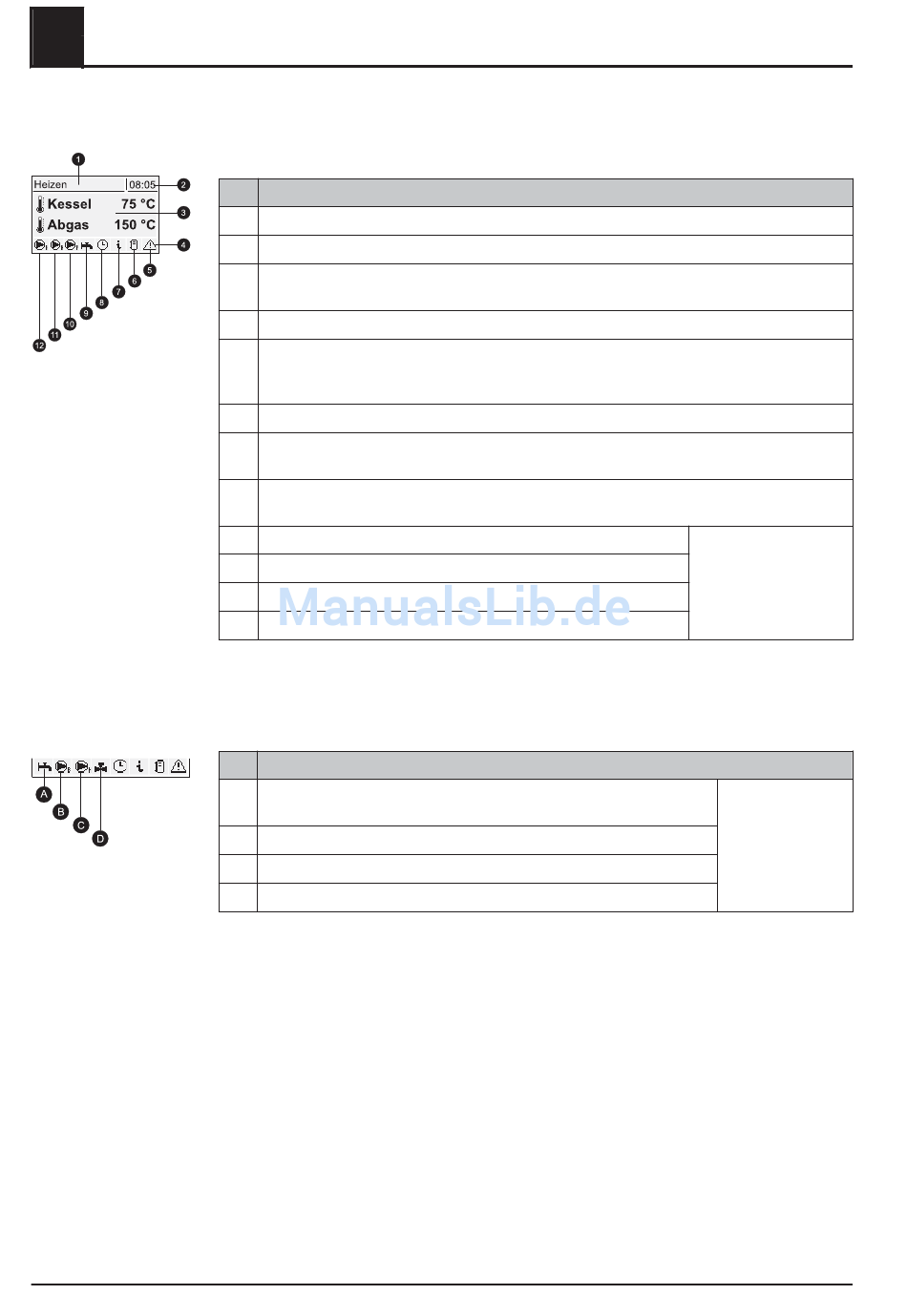

3 3 .1.3 Grafikdisplay

22
Pos
1 Anzeige von Betriebszustand bzw. Menüname
2 Anzeige der aktuellen Uhrzeit
3 Anzeige der Hauptwerte im Grundbild (einstellbar),
Menüinhalte, Parameter und Info-Texte
4 Status-Symbolleiste
5 Wird angezeigt, wenn eine Störung ansteht.
Durch Drücken der Info-Taste werden Texte für Störungsbeschreibung und Behebung
angezeigt
6 Zeigt den Puffer-Ladestatus (Pufferspeicher optional)
7 Signalisiert, dass ein Info Text angezeigt wird. Info-Texte sind zusätzlich durch einen
Rahmen gekennzeichnet
8 Zeigt an, welche Funktion aktiv ist
⇨ Siehe "Funktionstasten" [Seite 23]
9 Zeigt an, dass die Boilerladepumpe aktiv ist.
10 Zeigt an, dass die Pufferladepumpe aktiv ist.
11 Zeigt an, dass die Heizkreispumpe des 2. Heizkreises aktiv ist
12 Zeigt an, dass die Heizkreispumpe des 1. Heizkreises aktiv ist.
In der Bedienebene des Service-Technikers wird zusätzlich in den einzelnen Zu‐
stands-Menüs die Funktion der jeweiligen Komponente durch die zugehörige Status-
Anzeige signalisiert:
Pos
A Zeigt an, ob Puffer (oder Ölkessel) für die Warmwasserbereitung
warm genug ist
B Wird angezeigt, wenn Boiler- bzw. Rücklaufanhebepumpe aktiv ist.
C Wird angezeigt, wenn Heizkreis- bzw. Pufferladepumpe aktiv ist.
D Zeigt den Status des Heizkreismischers an.
