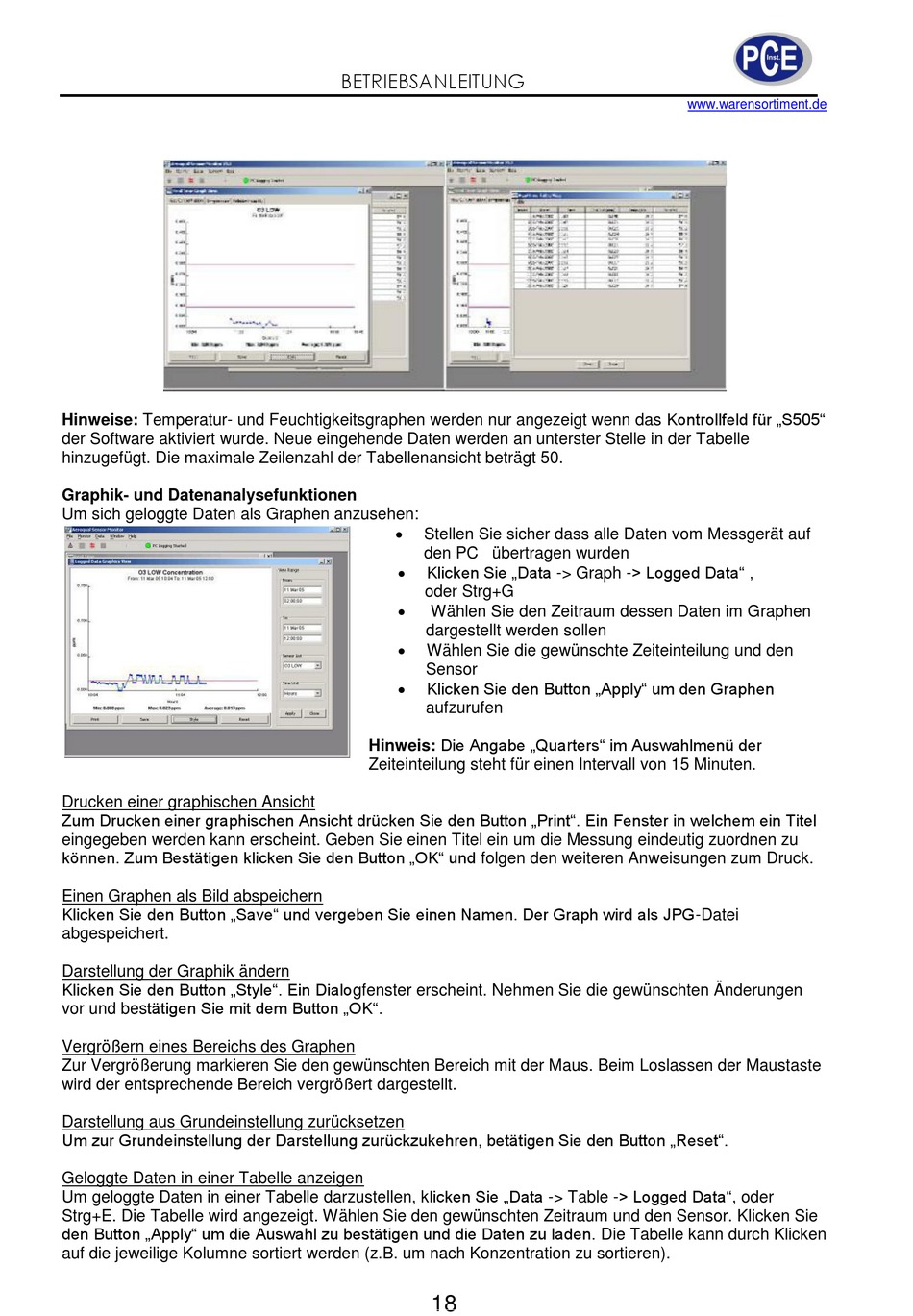

Hinweise: Temperatur- und Feuchtigkeitsgraphen werden nur angezeigt wenn das Kontrollfeld für „S505"
der Software aktiviert wurde. Neue eingehende Daten werden an unterster Stelle in der Tabelle
hinzugefügt. Die maximale Zeilenzahl der Tabellenansicht beträgt 50.
Graphik- und Datenanalysefunktionen
Um sich geloggte Daten als Graphen anzusehen:
Drucken einer graphischen Ansicht
Zum Drucken einer graphischen Ansicht drücken Sie den Button „Print". Ein Fenster in welchem ein Titel
eingegeben werden kann erscheint. Geben Sie einen Titel ein um die Messung eindeutig zuordnen zu
können. Zum Bestätigen klicken Sie den Button „OK" und folgen den weiteren Anweisungen zum Druck.
Einen Graphen als Bild abspeichern
Klicken Sie den Button „Save" und vergeben Sie einen Namen. Der Graph wird als JPG-Datei
abgespeichert.
Darstellung der Graphik ändern
Klicken Sie den Button „Style". Ein Dialogfenster erscheint. Nehmen Sie die gewünschten Änderungen
vor und bestätigen Sie mit dem Button „OK".
Vergrößern eines Bereichs des Graphen
Zur Vergrößerung markieren Sie den gewünschten Bereich mit der Maus. Beim Loslassen der Maustaste
wird der entsprechende Bereich vergrößert dargestellt.
Darstellung aus Grundeinstellung zurücksetzen
Um zur Grundeinstellung der Darstellung zurückzukehren, betätigen Sie den Button „Reset".
Geloggte Daten in einer Tabelle anzeigen
Um geloggte Daten in einer Tabelle darzustellen, klicken Sie „Data -> Table -> Logged Data", oder
Strg+E. Die Tabelle wird angezeigt. Wählen Sie den gewünschten Zeitraum und den Sensor. Klicken Sie
den Button „Apply" um die Auswahl zu bestätigen und die Daten zu laden. Die Tabelle kann durch Klicken
auf die jeweilige Kolumne sortiert werden (z.B. um nach Konzentration zu sortieren).
BETRIEBSANLEITUNG

Stellen Sie sicher dass alle Daten vom Messgerät auf
den PC übertragen wurden

Klicken Sie „Data -> Graph -> Logged Data" ,
oder Strg+G

Wählen Sie den Zeitraum dessen Daten im Graphen
dargestellt werden sollen

Wählen Sie die gewünschte Zeiteinteilung und den
Sensor

Klicken Sie den Button „Apply" um den Graphen
aufzurufen
Hinweis: Die Angabe „Quarters" im Auswahlmenü der
Zeiteinteilung steht für einen Intervall von 15 Minuten.
