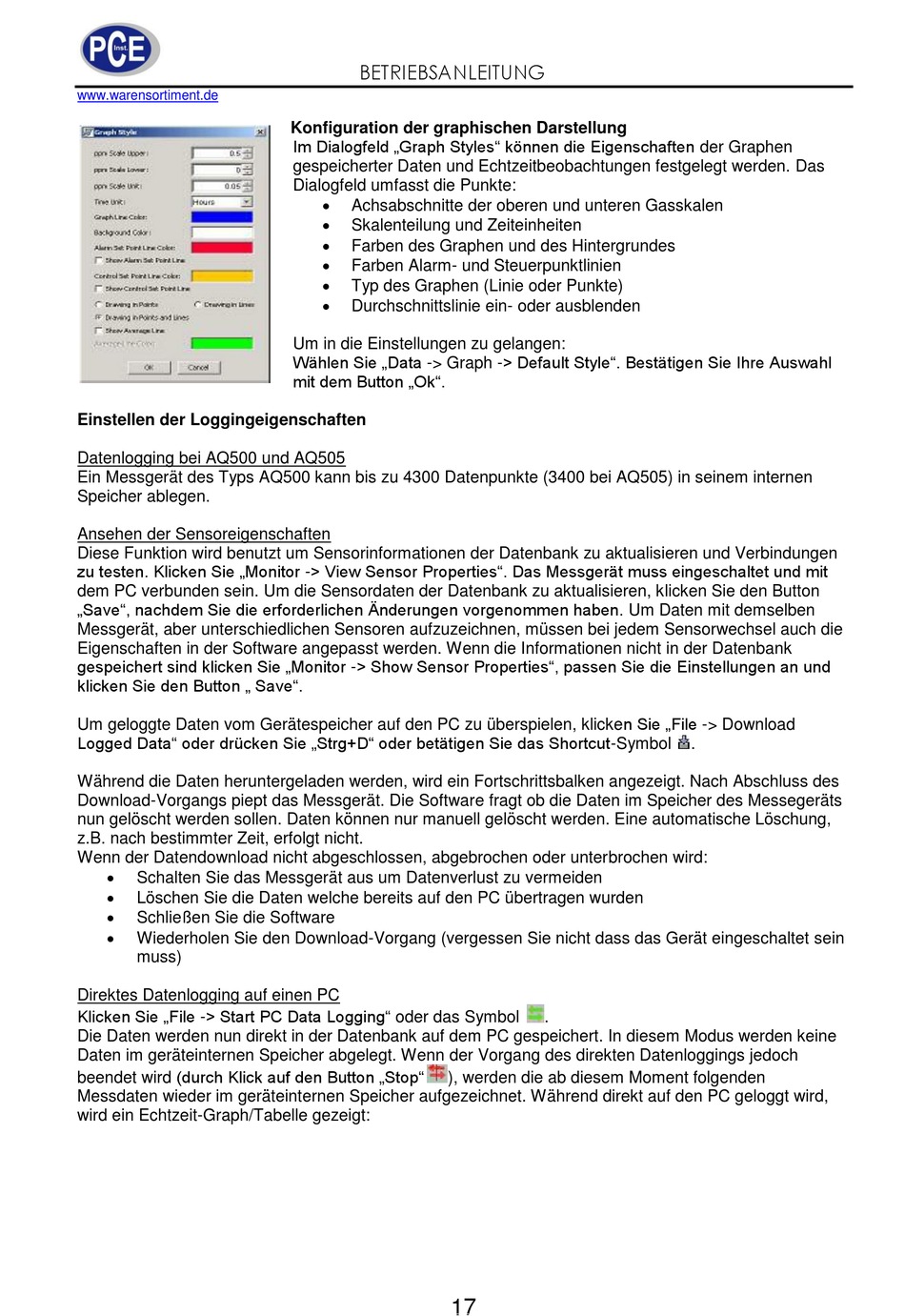

Einstellen der Loggingeigenschaften
Datenlogging bei AQ500 und AQ505
Ein Messgerät des Typs AQ500 kann bis zu 4300 Datenpunkte (3400 bei AQ505) in seinem internen
Speicher ablegen.
Ansehen der Sensoreigenschaften
Diese Funktion wird benutzt um Sensorinformationen der Datenbank zu aktualisieren und Verbindungen
zu testen. Klicken Sie „Monitor -> View Sensor Properties". Das Messgerät muss eingeschaltet und mit
dem PC verbunden sein. Um die Sensordaten der Datenbank zu aktualisieren, klicken Sie den Button
„Save", nachdem Sie die erforderlichen Änderungen vorgenommen haben. Um Daten mit demselben
Messgerät, aber unterschiedlichen Sensoren aufzuzeichnen, müssen bei jedem Sensorwechsel auch die
Eigenschaften in der Software angepasst werden. Wenn die Informationen nicht in der Datenbank
gespeichert sind klicken Sie „Monitor -> Show Sensor Properties", passen Sie die Einstellungen an und
klicken Sie den Button „ Save".
Um geloggte Daten vom Gerätespeicher auf den PC zu überspielen, klicken Sie „File -> Download
Logged Data" oder drücken Sie „Strg+D" oder betätigen Sie das Shortcut-Symbol
Während die Daten heruntergeladen werden, wird ein Fortschrittsbalken angezeigt. Nach Abschluss des
Download-Vorgangs piept das Messgerät. Die Software fragt ob die Daten im Speicher des Messegeräts
nun gelöscht werden sollen. Daten können nur manuell gelöscht werden. Eine automatische Löschung,
z.B. nach bestimmter Zeit, erfolgt nicht.
Wenn der Datendownload nicht abgeschlossen, abgebrochen oder unterbrochen wird:

Schalten Sie das Messgerät aus um Datenverlust zu vermeiden

Löschen Sie die Daten welche bereits auf den PC übertragen wurden

Schließen Sie die Software

Wiederholen Sie den Download-Vorgang (vergessen Sie nicht dass das Gerät eingeschaltet sein
muss)
Direktes Datenlogging auf einen PC
Klicken Sie „File -> Start PC Data Logging" oder das Symbol
Die Daten werden nun direkt in der Datenbank auf dem PC gespeichert. In diesem Modus werden keine
Daten im geräteinternen Speicher abgelegt. Wenn der Vorgang des direkten Datenloggings jedoch
beendet wird (durch Klick auf den Button „Stop"
Messdaten wieder im geräteinternen Speicher aufgezeichnet. Während direkt auf den PC geloggt wird,
wird ein Echtzeit-Graph/Tabelle gezeigt:
BETRIEBSANLEITUNG
Konfiguration der graphischen Darstellung
Im Dialogfeld „Graph Styles" können die Eigenschaften der Graphen
gespeicherter Daten und Echtzeitbeobachtungen festgelegt werden. Das
Dialogfeld umfasst die Punkte:

Achsabschnitte der oberen und unteren Gasskalen

Skalenteilung und Zeiteinheiten

Farben des Graphen und des Hintergrundes

Farben Alarm- und Steuerpunktlinien

Typ des Graphen (Linie oder Punkte)

Durchschnittslinie ein- oder ausblenden
Um in die Einstellungen zu gelangen:
Wählen Sie „Data -> Graph -> Default Style". Bestätigen Sie Ihre Auswahl
mit dem Button „Ok".
), werden die ab diesem Moment folgenden
