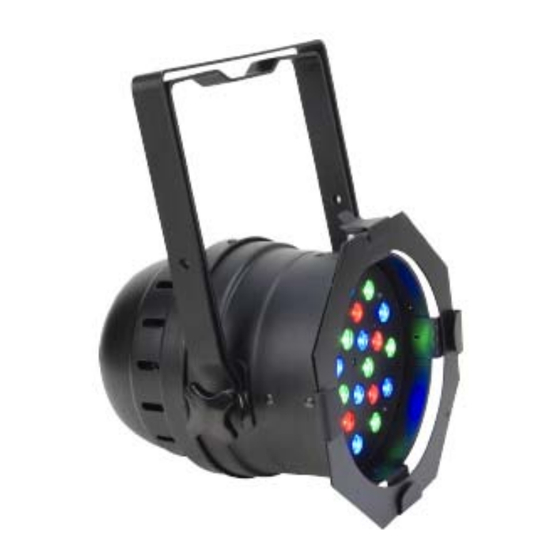

Inhaltszusammenfassung für ADJ PRO 64B LED RC

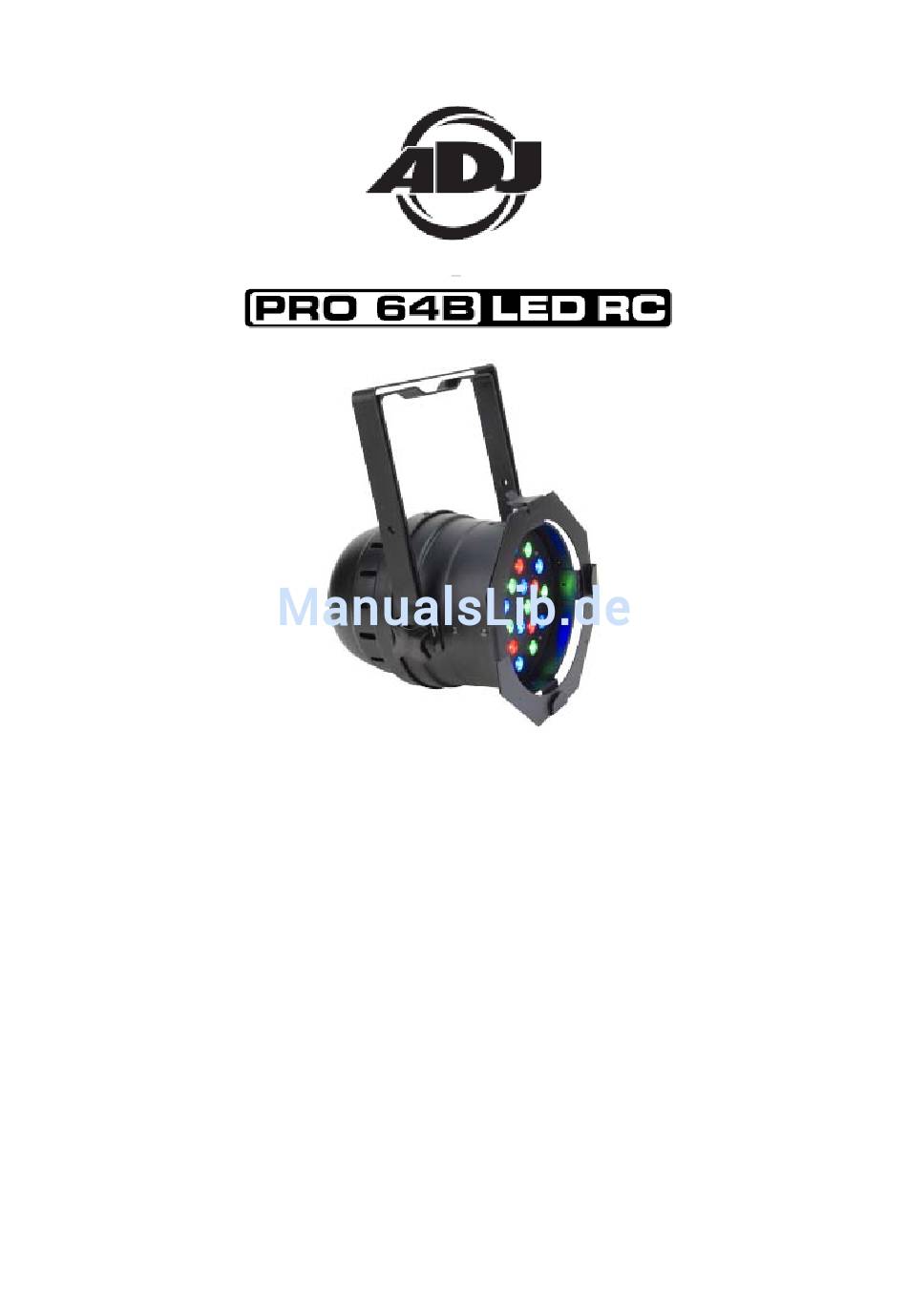

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 9/10...
-
Seite 2: Inhaltsverzeichnis
ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 EINRICHTUNG DES GERÄTES .............................. 4 BETRIEBSANWEISUNG ................................ 6 NETZKABEL IN REIHENSCHALTUNG ............................ 7 ADJ LED RC BETRIEBSANWEISUNGEN ............................. 7 DMX‐WERTE UND EIGENSCHAFTEN ‐ 1‐KANAL ........................ 9 DMX‐WERTE UND EIGENSCHAFTEN ‐ 2‐KANAL ........................ 9 DMX‐WERTE UND EIGENSCHAFTEN ‐ 3‐KANAL ........................ 9 DMX‐WERTE UND EIGENSCHAFTEN ‐ 4‐KANAL ........................ 1 0 DMX‐WERTE UND EIGENSCHAFTEN ‐ 5‐KANAL ........................ 1 0 ... -
Seite 3: Allgemeine Informationen
Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen zu Betrieb und Instandhaltung dieses Gerätes. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. EIGENSCHAFTEN ADJ LED RC (Infrarot-Fernbedienung) RGB-Farbmischung 32 integrierte Farb-Makros ... -
Seite 4: Sicherheitshinweise (Fortführung)
SICHERHEITSHINWEISE (Fortführung) Vergewissern Sie sich, dass der lokale Stromanschluss den technischen Spezifikationen des Gerätes entspricht. Nehmen sie das Gerät nicht in Betrieb, wenn das Stromkabel Scheuerstellen aufweist oder gebrochen ist. Versuchen Sie nicht, den Erdungsstift des Stromkabels zu entfernen oder abzubrechen. Dieser Stift dient zur Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Gerätes auftretenden Kurzschlüssen. - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer Z-DMX/T) wird die Wahrscheinlichkeit des Auftretens von Ungleichmäßigkeiten reduziert. Ein Abschluss reduziert Signalfehler und vermeidet Probleme und Interferenzen Signalübertragung.
-
Seite 6: Betriebsanweisung
BETRIEBSANWEISUNG LED-Anzeige Ein/Aus: Damit das Display immer eingeschaltet bleibt, drücken Sie gleichzeitig die Tasten MODE und UP. Damit das Display immer nach 20 Sekunden abschaltet, drücken Sie gleichzeitig die Tasten MODE und DOWN. Betriebsmodi: Der PRO64B LED RC verfügt über 6 Betriebsmodi: •... -
Seite 7: Netzkabel In Reihenschaltung
Gerätetypen verwenden! ADJ LED RC BETRIEBSANWEISUNGEN Die Infrarot-Fernbedienung ADJ LED RC verfügt über verschiedene Funktionen und erlaubt Ihnen die komplette Steuerung Ihres PRO64B LED RC. Zur Steuerung des gewünschten Gerätes richten Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. - Seite 8 ADJ LED RC BETRIEBSANWEISUNGEN (Fortführung) Wichtig: Wenn Sie "+" oder "-" verwenden, um durch die Farben zu scrollen, werden Sie verschiedenen Farbkombinationen begegnen, wie etwa rot und blau, blau und grün, und rot und grün und blau. FLASH – Mit dieser Taste aktivieren Sie den Stroboskop-Effekt. Mit den Tasten "+" und "-" können sie die Blitzgeschwindigkeit steuern.
-
Seite 9: Dmx-Werte Und Eigenschaften - 1-Kanal
DMX-WERTE UND EIGENSCHAFTEN - 1-KANAL Kanal Wert Funktion FARBTON 1 - 7 BASTARD AMBER 8 - 15 MEDIUM AMBER 16 - 23 PALE AMBER GOLD 24 - 31 GALLO GOLD 32 - 39 GOLDEN AMBER 40 - 47 LIGHT RED 48 - 55 MEDIUM RED 56 - 63... -
Seite 10: Dmx-Werte Und Eigenschaften - 4-Kanal
DMX-WERTE UND EIGENSCHAFTEN - 4-KANAL Kanal Wert Funktion 1 - 255 0% - 100% GRÜN 1 - 255 0% - 100% BLAU 1 - 255 0% - 100% MASTER-DIMMER 1 - 255 0% - 100% DMX-WERTE UND EIGENSCHAFTEN - 5-KANAL Kanal Wert Funktion... -
Seite 11: Dmx-Werte Und Eigenschaften - 7-Kanal
DMX-WERTE UND EIGENSCHAFTEN - 7-KANAL Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 FARBTON (Siehe 1-Kanal-DMX-Modus) 0 - 15 16 - 255 STROBE/GESCHWINDIGKEITSSTEUERUNG LANGSAM-SCHNELL MODUS... - Seite 12 PHOTOMETRISCHE DIAGRAMME (Fortsetzung) BLAU RGB voll Ein A.D.J. Supply Europe B.V. – www.americandj.eu – PRO64B LED RC Bedienungsanleitung Seite 12...
-
Seite 13: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Ziehen Sie zunächst den Stecker. Die Sicherung befindet sich neben dem Netzkabelanschluss. Mit einem Flachkopfschraubendreher schrauben Sie die Sicherung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. FEHLERBEHEBUNG Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen Behebungsvorschlägen aufgelistet. -
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: PRO64B LED RC LEDs: 24 x 1W LEDs (6 rote, 9 grüne, 9 blaue) Arbeitsposition: Jede sichere und geschützte Position Stromversorgung: 120V ~ 240V/50~60Hz Netzkabel in Reihenschaltung: maximal 40 Geräte Leistungsaufnahme: Abstrahlwinkel: 30 Grad Sicherung: Gewicht: 8lbs./ 3,7kg Abmessungen: 10”... -
Seite 15: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – PRO64B LED RC Bedienungsanleitung Seite 16...
