1.1.10 Zeitschaltuhr anschließen

1.1.10.1 Technische Daten

Nennspannung
Betriebsspannung
Digitales Ausgangssignal 12 V DC (aktiv)
Schutzklasse
1.1.10.2 Montage

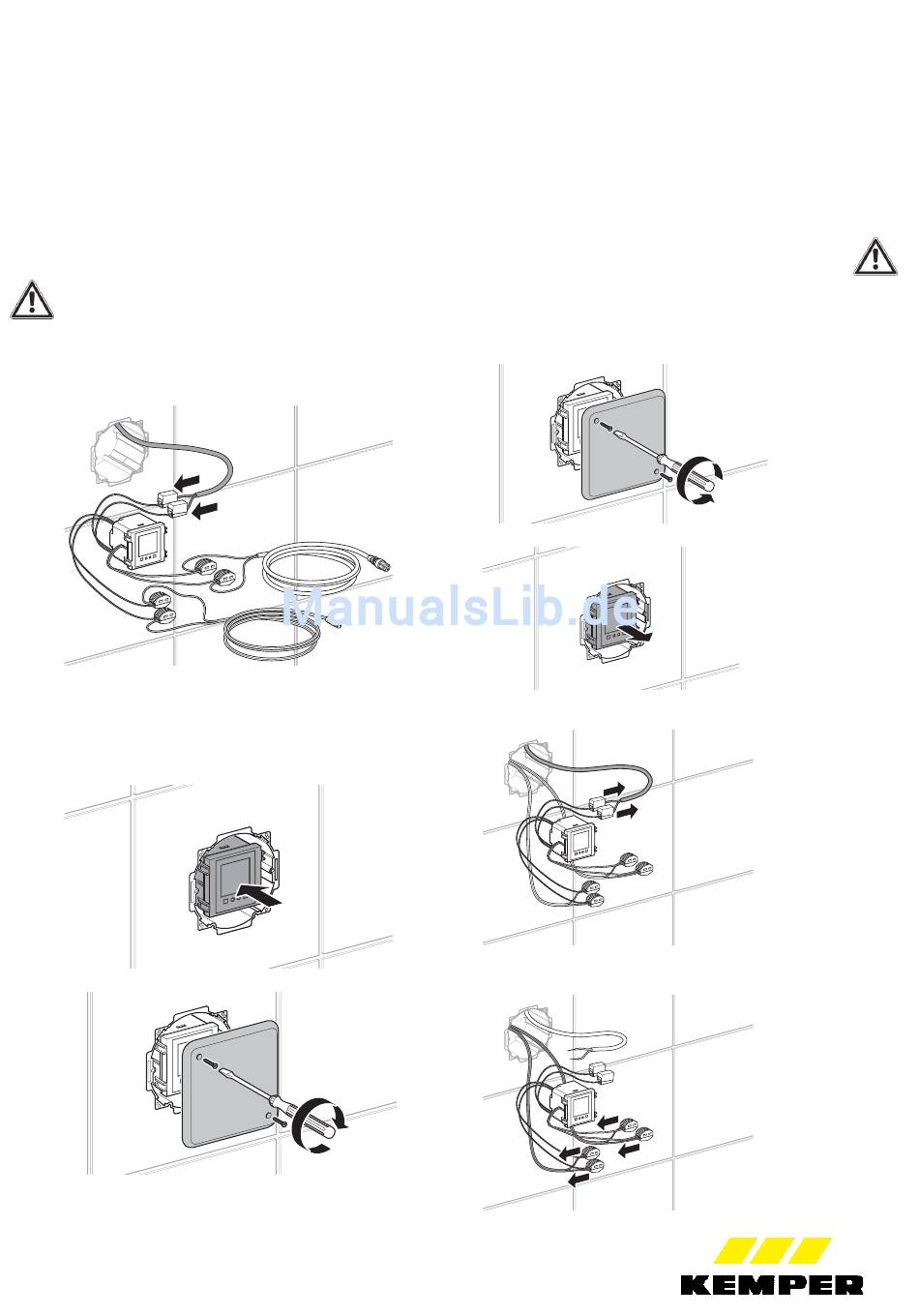

Zeitschaltuhr anschließen
GEFAHR
Netzkabel steht unter elektrischer Spannung
Stromschlag bei Berührung der offenen Kontakte.
- Stromversorgung vor dem Anschließen der
Zeitschaltuhr fachgerecht unterbrechen
(1)
Zeitschaltuhr an Stromversorgung anschließen
Die elektrische Verbindung von der Zeitschaltuhr zur
Hygienespülung wird erst bei der Montage der
Steuereinheit erstellt.
(2)
(3)
230 V AC
12 V DC
II
230 - 240 V 230 - 240 V 230 - 240 V 230 - 240 V
50 - 60 Hz 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz
- 16 -
1.1.10.3 Service
Netzteil oder defekte Zeitschaltuhr durch neue
Zeitschaltuhr ersetzen
Das Ersetzen der Zeitschaltuhr besteht aus folgenden
Arbeitsschritten:
• Defekte Zeitschaltuhr oder Netzteil ausbauen
• Neue Zeitschaltuhr einbauen und anschließen
GEFAHR
Netzteil oder Zeitschaltuhr stehen unter elektrischer
Spannung Stromschlag bei Berührung der offenen
Kontakte.
- Stromversorgung vor dem Anschließen des Netzteil
oder der Zeitschaltuhr fachgerecht unterbrechen
Netzteil oder defekte Zeitschaltuhr ausbauen
(1)
(2)
(3)
Netzteil oder Zeitschaltuhr von der
Stromversorgung trennen
230 - 240 V 230 - 240 V 230 - 240 V 230 - 240 V
50 - 60 Hz 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz
(4)
Anschluss zur Hygienespülung trennen und
Netzteil oder Zeitschaltuhr herausnehmen
