Wartung und Pflege

G Kondenswasser:
Das Kondenswasser ist täglich
durch Öffnen des Entwässe-
rungsventils (Bodenseite des
Druckbehälters) abzulassen.
G Sicherheitsventil:
Das Sicherheitsventil ist auf
höchstzulässigen Druck des
Druckbehälters eingestellt.
Es ist nicht zulässig, das
Sicherheitsventil zu verstellen
oder dessen Plombe zu
entfernen.
G Ölstand regelmäßig
kontrollieren:
Der Ölstand muß im Schauglas
zwischen dem roten Ölstands-
kontrollpunkt und dem oberen
Rand des Schauglases
sichtbar sein.
Ölwechsel: Empfohlenes Öl:
SAE 15W/40 oder gleich-
wertiges
Die Erstfüllung soll nach 100
Betriebsstunden gewechselt
werden. Danach ist alle 500
Betriebsstunden das Öl
abzulassen und neues
nachzufüllen.
G Ölwechsel:
Schalten Sie den Motor ab und
ziehen Sie den Netzstecker
aus der Steckdose. Nachdem
Sie den eventuell vorhandenen
Luftdruck abgelassen haben,
können Sie die Ölablaß-
schraube (Schauglas) an der
Verdichterpumpe heraus-
schrauben. Damit das Öl nicht
unkontrolliert herausläuft,
halten Sie eine kleine
Blechrinne darunter und fangen
Sie das Öl in einem Behälter
auf.
Falls das Öl nicht vollständig
herausläuft empfehlen wir den
Kompressor ein wenig zu
neigen.
09.11.2001 9:35 Uhr
Das Altöl entsorgen Sie bei
einer entsprechenden
Annahmestelle für Altöl.
Ist das Öl herausgelaufen,
drehen Sie die Ölablaß-
schraube / Schauglas wieder
ein.
Entfernen Sie mit einem
Schraubenzieher den Deckel
der Öleinfüllschraube füllen Sie
das neue Öl ein, bis der Öl-
stand im Schauglas den roten
Punkt erreicht hat.
Anschließend setzen Sie den
Deckel wieder auf die Öleinfüll-
schraube.

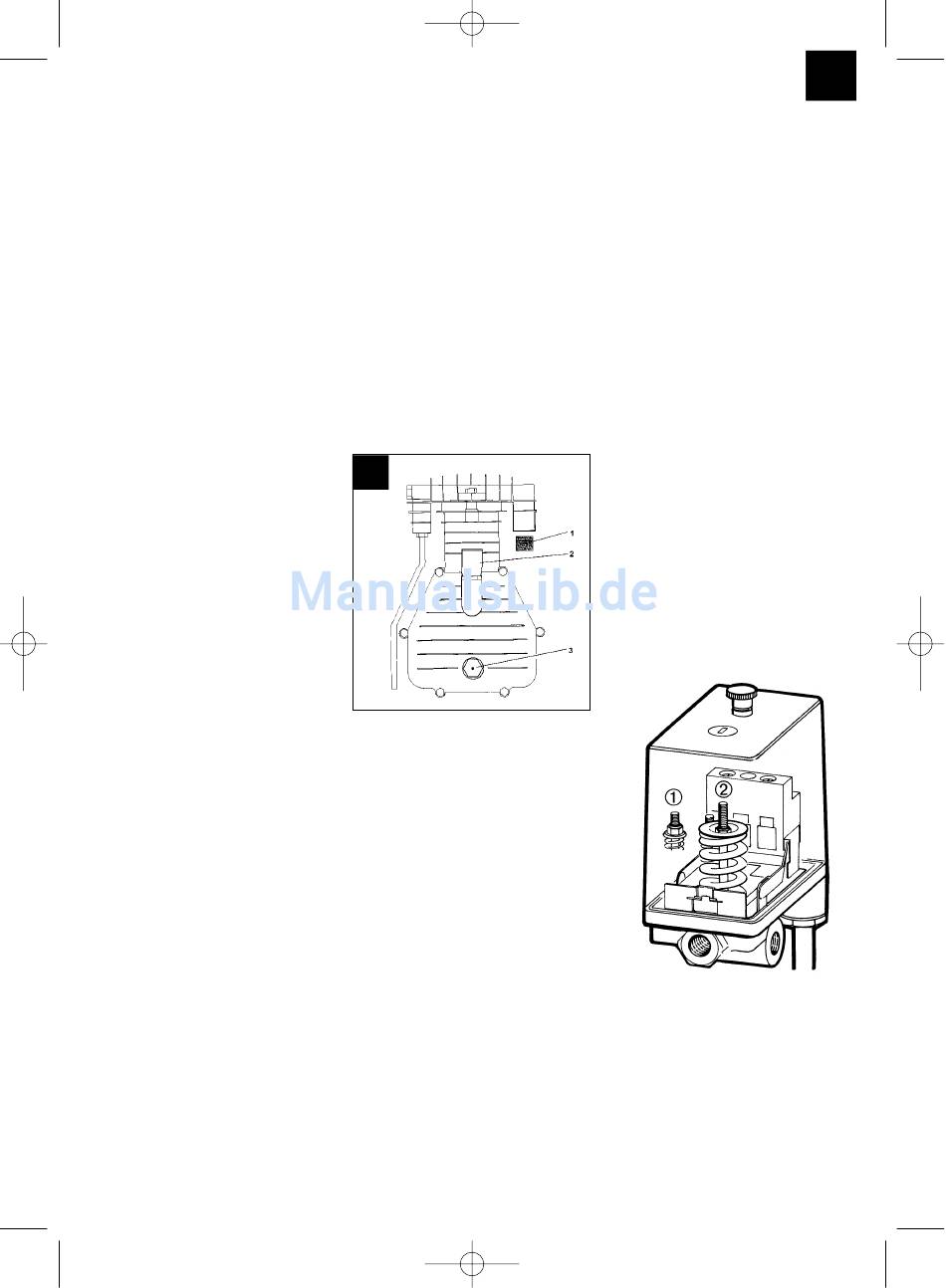

4
1 Filter
2 Öleinfüllschraube
3 Ölablaßschraube/Schauglas
G Reinigung des Ansaugfilters
Der Ansaugfilter verhindert das
Einsaugen von Staub und
Schmutz. Es ist notwendig,
diesen Filter mindestens alle
300 Betriebsstunden zu
reinigen. Ein verstopfter
Ansaugfilter verhindert die
Leistung des Kompressors
erheblich.
Der Filter kann entsprechend
Bild 4 entnommen werden.
Filter mit Waschbenzin
auswaschen und wieder
einsetzen.
Achtung! Warten Sie bis der
Verdichter vollständig
abgekühlt ist!
Verbrennungsgefahr!
Seite 5
Druckschalter-
einstellung
Der Druckschalter ist werkseitig
eingestellt.
Einschaltdruck ca. 5 bar
Ausschaltdruck 8 bar
Um die Druckdifferenz zu ver-
stellen, gehen Sie wie folgt vor:
Nehmen Sie die Abdeckhaube
vom Druckschalter ab (heraus-
drehen der Verschlußschraube).
Mit einem Steckschlüssel 8 mm
wird an der Schraube 1 der
Differenzdruck ∆P verstellt.
Bei Rechtsdrehung erhöht sich
der Differenzdruck und gleich-
zeitig der Ausschaltdruck.
Bei Linksdrehung verkleinert sich
der Differenzdruck, dadurch wird
der Ausschaltdruck niedriger.
Mit der Schraube 2 wird der Ein-
und Ausschaltdruck P verstellt.
Bei Rechtsdrehung erhöht sich
der Ein- und Ausschaltdruck.
Bei Linksdrehung verkleinert sich
der Ein- und Ausschaltdruck.
