EINHELL 4007250 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Kompressoren
  5. 4007250
  6. Bedienungsanleitung

EINHELL 4007250 Bedienungsanleitung

Isc air compressor
Vorschau ausblenden Andere Handbücher für 4007250:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

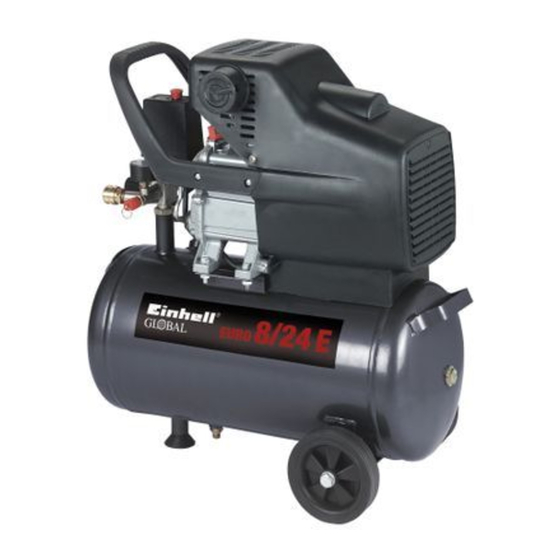

EURO 8/24
Air Compressor
Artikel-Nr.: 4007250
Ident-Nr.:
01085

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL 4007250

Inhaltszusammenfassung für EINHELL 4007250

  • Seite 1 EURO 8/24 Artikel-Nr.: 4007250 Air Compressor Ident-Nr.: 01085...

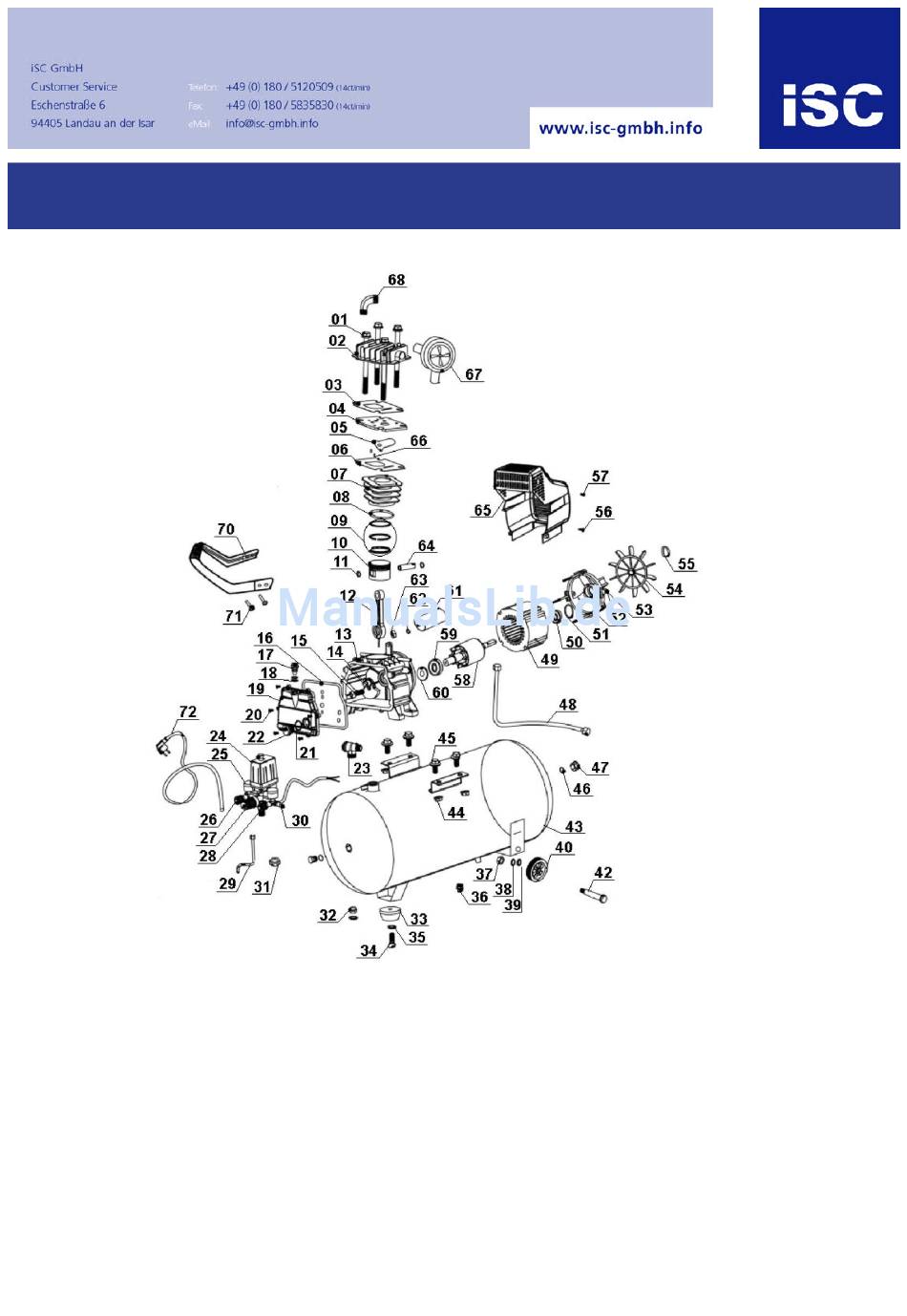

  • Seite 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung 400725008002 Cylinder Cover 400725008004 Valve Plate 400725008005 Valve Clack 400725008006 Valve Plate Gasket 400725008008 Cylinder Gasket 400725008009 Piston Ring 400725008010 Piston 400725008012 Connecting Rod 400725008013 Crank Case 400725008017 Breath Pipe 400725008018 Sealed ring f13*2.5 400725008023 Only-Way Valve 400725008025...
