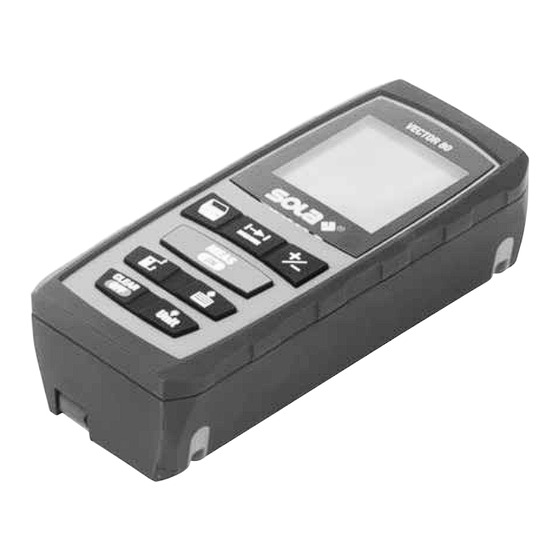

Sola VECTOR 80 Gebrauchsanweisung

Laser-distanzmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Vector 80
Gebrauchsanweisung
Operating instructions
Manuel d'instructions
Instruzioni d'uso
Instrucciones de uso
Gebruiksaanwijzing
Руководство по применению
Instrukcja obsługi
Eksploatacijos instrukcija
Lietošanas instrukcija
Uputstvo za upotrebu
Návod k použití
Manual de utilizare
DE
EN
FR
IT
ES
NL
RU
PL
LT
LV
SR
CZ
RO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sola VECTOR 80

Inhaltszusammenfassung für Sola VECTOR 80

  • Seite 1 Vector 80 Gebrauchsanweisung Operating instructions Manuel d’instructions Instruzioni d‘uso Instrucciones de uso Gebruiksaanwijzing Руководство по применению Instrukcja obsługi Eksploatacijos instrukcija Lietošanas instrukcija Uputstvo za upotrebu Návod k použití Manual de utilizare...
  • Seite 2 Lieferumfang VECTOR 80 1. Laser-Distanzmessgerät 2. Gürteltasche 3. Batterien Mignon (AAA) 4. Gebrauchsanleitung CD 5. Schlitzschraubendreher...
  • Seite 3 2.1 Funktionsknöpfe 2.2 Anzeige 11 12 7 8 9 10...

  • Seite 4: Inhaltsverzeichnis

    Vector 80 Laser-Distanzmessgerät (Originalfassung) Zu dieser Anleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Vector 80! Sie haben ein SOLA-Messgerät erworben, das Ihre Arbeit einfacher, präziser und schneller macht. Um den vollen Funktionsumfang dieses Messgerätes zu nutzen und um eine sichere Bedienung zu gewährleisten, beachten Sie bitte folgende Hinweise:...

  • Seite 5: Allgemeine Hinweise

    1. Allgemeine Hinweise 1.1 Signalworte und ihre Bedeutung 1.2.2 Symbole GEFAHR Vor Benutzung Gebrauchs - Für eine unmittelbar drohende Gefahr, die zu an weisung lesen schweren Körperverletzungen oder zum Tod führt. WARNUNG Batterien und Geräte dürfen Für eine möglicherweise gefährliche Situation, nicht über den Hausmüll entsorgt die zu schweren Körperverletzungen oder zum werden...

  • Seite 6: Beschreibung

    2. Beschreibung 2.1 Funktionsknöpfe 1 EIN/ Messknopf 2 Funktionsknopf 3 Min- /Max und Dauermessung 4 Addieren/ Subtrahieren 5 Speicher 6 Messkante 7 Hintergrundbeleuchtung/ Messeinheit 8 AUS/ Löschknopf 2.2 Anzeige 1 Laser EIN 2 Messkante vorne 3 Messkante hinten 4 Messkante Verlängerung 5 Distanz- Dauermessung 6 Fehlmeldungen Flächen-, Volumen-, Indirekte...

  • Seite 7: Bestimmungsgemäße Verwendung

    2.3 Bestimmungsgemäße Verwendung Das Gerät ist zum Messen von Distanzen ausgelegt. Auf der Anzeige sind der Messwert, die Einstellung sowie der Gerätestatus ersichtlich. Ein ausgesendeter Laserstrahl wird an einer reflektierenden Fläche zurück ans Laser-Distanzmessgerät gesendet. Dadurch kann die Entfernung ermittelt werden. Die Reichweite ist abhängig vom Modell des Laser-Entfernungsmessgerätes, vom Reflexionsvermögen und der Oberflächenbeschaffenheit der reflektierenden Fläche.

  • Seite 8: Technische Daten

    3. Technische Daten 3.1 Allgemein Messbereich 0,2 – 80 m* Genauigkeit ± 1,5 mm** Messeinheit m, in, ft, ft+in Laserklasse Lasertyp 635 nm, < 1 mW Schutzklasse IP 54 Selbstabschaltung Laser 30 s Selbstabschaltung Gerät 180 s Betriebsdauer bis zu 5000 Messungen*** Batterietyp 2 x AAA 1,5 V Betriebstemperatur...

  • Seite 9: Sicherheitshinweise

    Absichtliche Blendung Dritter. Ungenügende Absicherung des Einsatzortes. 4.3 Einsatzgrenzen Der VECTOR 80 ist für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet. Das Produkt nicht in explosionsgefährdeter oder aggressiver Umgebung einsetzen. Lokale Sicherheitsbehörden und Sicherheitsverantwortliche kontaktieren, bevor in gefährdeter...
  • Seite 10 Sturz, längere Lagerung, Transport oder andere mechanische Einwirkungen können zu fehler- haften Messergebnissen führen. Gerät vor Benutzung auf Beschädigungen prüfen. Beschädigte Geräte nicht benutzen. Reparatur ausschließlich durch SOLA durchführen lassen. 4.4.2 Batterien GEFAHR Starke mechanische Einwirkungen können zum Auslaufen, Brand oder zur Explosion von Batterien und Akkus führen oder es können toxische Stoffe freigesetzt werden.
  • Seite 11 WARNUNG Hohe Umgebungstemperaturen und Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion von Batterien und Akkus führen oder es können toxische Stoffe freigesetzt werden. Batterien und Akkus beim Transport vor mechanischen Einwirkungen schützen. Batterien und Akkus nicht überhitzen und keinem Feuer aussetzen. Eindringen von Feuchtigkeit in Batterien und Akkus vermeiden.

  • Seite 12: Elektromagnetische Verträglichkeit (Emv)

    4.5.1 Störung anderer Geräte durch VECTOR 80 Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann SOLA die Möglichkeit einer Störung anderer Geräte nicht restlos ausschließen (z.B. wenn Sie das Produkt in Kombination mit Fremdgeräten verwenden, wie z.B. Feldcomputer, PC, Funkgeräte, Mobil- telefone, diverse Kabel oder externe Batterien).

  • Seite 13: Lasersicherheit / -Klassifizierung

    5. Lasersicherheit / -Klassifizierung Der VECTOR 80 strahlt einen sichtbaren Laserpunkt aus. Das Produkt entspricht der Laserklasse 2 gemäß DIN EN 60825-1:2007 Laserklasse 2: Bei Lasergeräten der Klasse 2 ist das Auge bei zufälligem, kurzzeitigem Hineinschauen durch den Lied- schlussreflex und/oder durch Abwendungsreaktionen geschützt.

  • Seite 14: Inbetriebnahme

    6. Inbetriebnahme 6.1 Batterien 1. Batteriefachdeckel an der Geräterückseite mit Schraubenzie her öffnen. 2. Batterien polrichtig in das Gerät einsetzten. 3. Batteriefachdeckel schließen (Schraube handfest mit Schraubenzieher anziehen). Nur Batterien vom Typ 1,5V Mignon (AAA) verwenden! Wenn das Gerät über längere Zeit nicht verwendet wird, Batterien entnehmen. 6.2 Gürteltasche Zum Transport des Lasergerätes kann dieses in einer Gürteltasche verstaut werden.

  • Seite 15: Bedienung

    7. Bedienung 7.1 Inbetriebnahme 7.1.1 Ein- Ausschalten Ein: Messknopf für 2 Sekunden drücken um das Lasergerät einzuschalten. Aus: Löschknopf für 2 Sekunden drücken um das Lasergerät auszuschalten. 7.1.2 Zurück Einmaliges drücken des AUS/ Löschknopf um den letzten Vorgang rückgängig zu machen. Zweimaliges drücken des AUS/ Löschknopf um die aktuelle Funktion zu verlassen und in den Einzelmessungsmodus zurückzukehren.

  • Seite 16: Min-/Max Messung

    2. Laserpunkt auf des Ziel ausrichten. 3. EIN/ Messknopf drücken. Sobald ein Signalton ertönt ist die Messung erfolgt. Die Distanz kann abgelesen werden. Um weitere Distanzen zu ermitteln erneut den Messknopf drücken. 7.2.2 Min-/Max Messung 1. Einschalten des Lasergerätes 2. Laserpunkt auf des Ziel ausrichten. 3.

  • Seite 17: Flächenmessung

    7.2.4 Flächenmessung 1. Einschalten des Lasergerätes. 2. Funktionsknopf drücken bis im Display die Anzeige für Flächenmessung erscheint. 3. Länge und Breite nacheinander wie bei einer Einzelmessung messen. Zwischen den beiden Messungen bleibt der Laserstrahl eingeschaltet. Nach Abschluss der zweiten Messung wird die Fläche automatisch errechnet und in der untersten Zeile des Displays wiedergegeben.

  • Seite 18: Indirekte Messung 3 Punkt

    Messungen bleibt der Laserstrahl eingeschaltet. Nach Abschluss der zweiten Messung wird die Länge automatisch errechnet und in der untersten Zeile des Displays wiedergegeben. Die Einzelmesswerte stehen in den Messwertzeilen 1 und 2. VORSICHT Die Messung der zwei Punkte muss in einer Linie verlaufen und der zweite Messpunkt muss in einem rechten Winkel zur Messfläche erfolgen, ansonsten kann es zu fehlerhaften Messwerten kommen.
  • Seite 19 VORSICHT Die Messung der drei Punkte muss in einer Linie verlaufen und der zweite Messpunkt muss in einem rechten Winkel zur Messfläche erfolgen, ansonsten kann es zu fehlerhaften Messwerten kommen. 7.2.8 Addition 1. Einschalten des Lasergerätes. 2. Laserpunkt auf des Ziel ausrichten. 3.

  • Seite 20: Messeinheit

    Das Lasergerät gibt das Ergebnis auf der untersten Zeile im Display wieder. Dieser Vorgang kann unbe- grenzt wiederholt werden. 7.2.10 Messwertspeicher 1. Einschalten des Lasergerätes. 2. Speicherknopf drücken. Mit dem Addieren/ Subtrahieren Knopf können nun die letzten 20 Messwerte abgerufen werden. 7.2.11 Messeinheit 1.

  • Seite 21: Wartung, Lagerung Und Transport

    8. Wartung, Lagerung und Transport 8.1 Reinigung Schmutz mit einem weichen, feuchten Tuch abwischen. Austrittsöffnungen des Lasers regelmäßig prüfen und bei Bedarf gründlich säubern. Glas nicht mit den Fingern berühren. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Das Gerät nicht ins Wasser tauchen! Verschmutzte und nasse Geräte, Zubehörteile und Transportbehältnisse vor dem Verpacken reinigen und trocknen.

  • Seite 22: Lieferumfang Und Zubehör

    9. Lieferumfang und Zubehör 9.1 Lieferumfang VECTOR 80 1 Laser-Distanzmessgerät 2 Batterien 1 Gürteltasche 1 Gebrauchsanleitung CD 9.2 ZUBEHÖR (optional) Lasersichtbrille LB RED Zielscheibe ZS RED Weitere Informationen zum Zubehör auf www.sola.at...

  • Seite 23: Fehlersuche

    10. Fehlersuche Fehler Mögliche Ursache Behebung Berechnungsfehler Spezifikationen prüfen Vorgang wiederholen Überspannung Bitte Lieferanten kontaktieren Batterie leer Batterie austauschen Temperatur zu hoch Gerät auf die spezifizierte Temperatur abkühlen lassen Temperatur zu niedrig Gerät auf die spezifizierte Temperatur erwärmen lassen Empfangssignal zu schwach Reflexionsvermögen des Ziels erhöhen Empfangssignal zu stark...

  • Seite 24: Entsorgung

    Ihr SOLA-Händler nimmt Batterien und Altgeräte zurück und führt sie einer sachgemä- ßen Entsorgung zu. Ihr SOLA-Händler nimmt Batterien und Altgeräte zurück und führt sie einer sachgemäßen Entsorgung zu. Nur für EU-Länder Elektrowerkzeuge dürfen nicht über den Hausmüll entsorgt werden! Gemäß...

  • Seite 25: Herstellergarantie

    12. Herstellergarantie „Der Hersteller garantiert dem aus der Garantiekarte ersichtlichen ursprünglichen Käufer (Ersterwerber) die Fehlerfreiheit des Gerätes für die Dauer von zwei Jahren, mit Ausnahme von Batterien, ab Über- gabe. Die Garantieleistung beschränkt sich auf Reparaturen und / oder Ersatz nach Wahl des Herstellers. Mängel aufgrund unsachgemäßer Behandlung durch den Käufer oder durch Dritte, natürliche Ver schleiß- er scheinungen und optische Mängel, die die Verwendung des Gerätes nicht beeinflussen, werden von dieser Garantieleistung nicht erfasst.

  • Seite 26: Eg-Konformitätserklärung

    Konformitätserklärung Declaration of Conformity Déclaration de Conformité Wir / We / Nous SOLA-Messwerkzeuge GmbH, A-6840 Götzis, Austria erklären in alleiniger Verantwortung, dass das Produkt(e) declare under our sole responsibility that the Product(s) déclarons sous notre seule responsabilité que le(s) produit(s) VECTOR 80 auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt.
