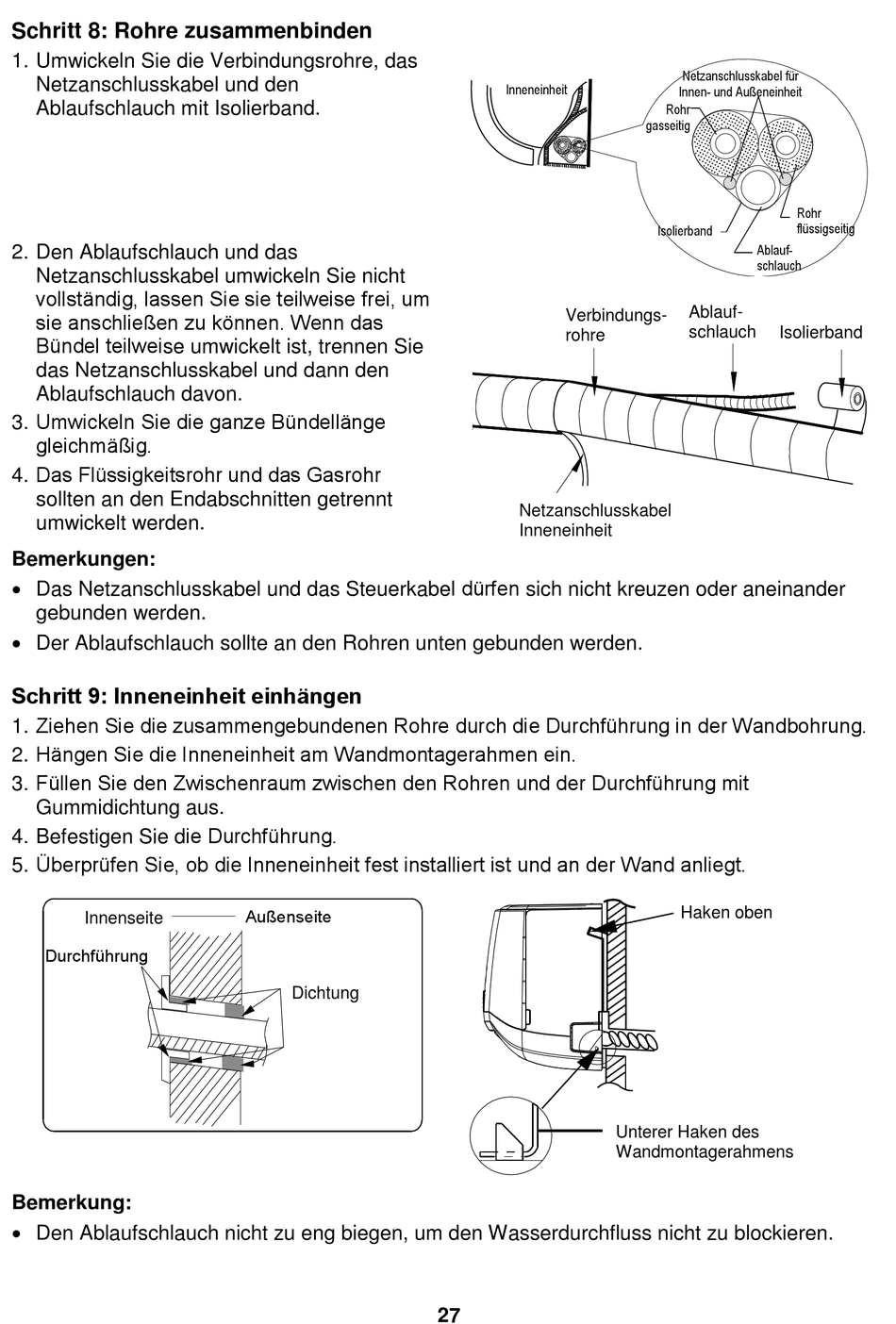

Schritt 8: Rohre zusammenbinden
1. Umwickeln Sie die Verbindungsrohre, das
Netzanschlusskabel und den
Ablaufschlauch mit Isolierband.
2. Den Ablaufschlauch und das
Netzanschlusskabel umwickeln Sie nicht
vollständig, lassen Sie sie teilweise frei, um
sie anschließen zu können. Wenn das
Bündel teilweise umwickelt ist, trennen Sie
das Netzanschlusskabel und dann den
Ablaufschlauch davon.
3. Umwickeln Sie die ganze Bündellänge
gleichmäßig.
4. Das Flüssigkeitsrohr und das Gasrohr
sollten an den Endabschnitten getrennt
umwickelt werden.
Bemerkungen:
 Das Netzanschlusskabel und das Steuerkabel dürfen sich nicht kreuzen oder aneinander
gebunden werden.
 Der Ablaufschlauch sollte an den Rohren unten gebunden werden.
Schritt 9: Inneneinheit einhängen
1. Ziehen Sie die zusammengebundenen Rohre durch die Durchführung in der Wandbohrung.
2. Hängen Sie die Inneneinheit am Wandmontagerahmen ein.
3. Füllen Sie den Zwischenraum zwischen den Rohren und der Durchführung mit
Gummidichtung aus.
4. Befestigen Sie die Durchführung.
5. Überprüfen Sie, ob die Inneneinheit fest installiert ist und an der Wand anliegt.
Innenseite
Durchführung
Bemerkung:
 Den Ablaufschlauch nicht zu eng biegen, um den Wasserdurchfluss nicht zu blockieren.
Außenseite
Dichtung
Inneneinheit
Verbindungs-
rohre
Netzanschlusskabel
Inneneinheit
27
Netzanschlusskabel für
Innen- und Außeneinheit
Rohr
gasseitig
Isolierband
Ablauf-
schlauch
Ablauf-
schlauch
Isolierband
Haken oben
Unterer Haken des
Wandmontagerahmens
Rohr
flüssigseitig
