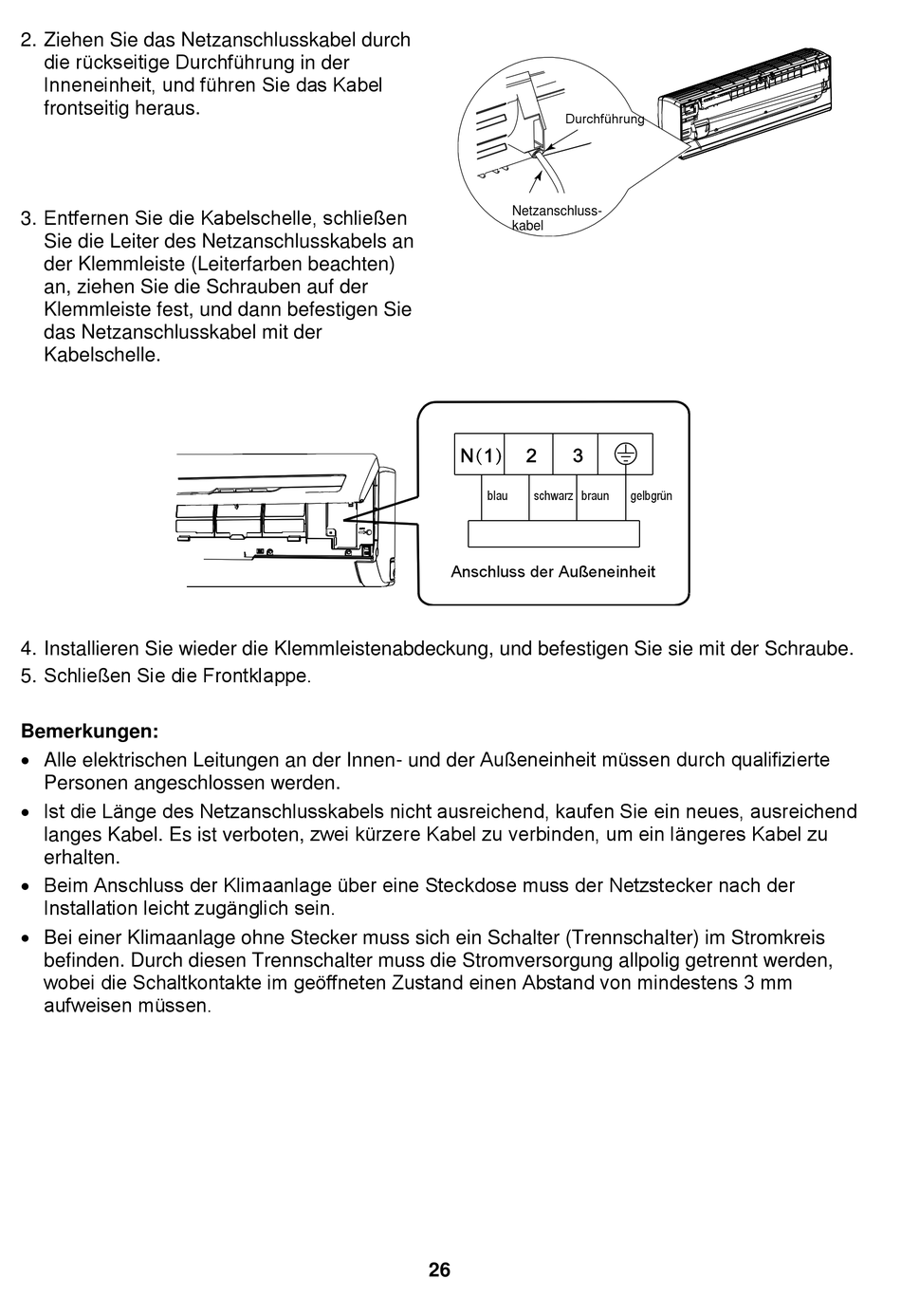

Sinclair MS-H07AIZ Bedienungsanleitung Seite 28

2. Ziehen Sie das Netzanschlusskabel durch
die rückseitige Durchführung in der
Inneneinheit, und führen Sie das Kabel
frontseitig heraus.
3. Entfernen Sie die Kabelschelle, schließen
Sie die Leiter des Netzanschlusskabels an
der Klemmleiste (Leiterfarben beachten)
an, ziehen Sie die Schrauben auf der
Klemmleiste fest, und dann befestigen Sie
das Netzanschlusskabel mit der
Kabelschelle.
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie mit der Schraube.
5. Schließen Sie die Frontklappe.
Bemerkungen:
 Alle elektrischen Leitungen an der Innen- und der Außeneinheit müssen durch qualifizierte
Personen angeschlossen werden.
 Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues, ausreichend
langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu
erhalten.
 Beim Anschluss der Klimaanlage über eine Steckdose muss der Netzstecker nach der
Installation leicht zugänglich sein.
 Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis
befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig getrennt werden,
wobei die Schaltkontakte im geöffneten Zustand einen Abstand von mindestens 3 mm
aufweisen müssen.
Durchführung
Netzanschluss-
kabel
blau schwarz braun
Anschluss der Außeneinheit
26
gelbgrün
