LaserLiner AutoCross-Laser ACL 2C RX Bedienungsanleitung Seite 35

A
B
D
G
Insertar pilas en ACL 2C RX y
Abra la caja para pilas (9, I) e insierte las pilas según los símbolos de
instalación.Coloque las pilas en el polo correcto. Cierre de nuevo la tapa.
Alineación del aparato:
La parte superior del aparato puede girarse sobre el casquillo para una alinea-
ción aproximada del dispositivo. El posicionamiento exacto puede deter-
minarse con la rueda de ajuste (3). Con aguda de los pies de ajuste (6), el
aparato puede colocarse en superficies inclinadas.
Conectar el ACL 2C RX:
Gire el botón para conectar/desconectar (2) hacia la derecha y active el seguro
de transporte. A continuación conecte el láser (Teclas 11, 12). Para alcanzar la
visibilidad máxima de la línea láser, tiene que estar desconectado el modo de
receptor portátil (Tecla 10). Si no, no se puede trabajar con el receptor de
láser.
Nota: Si el aparato fue colocado con demasiada inclinación (fuera de los
3°), los láser conectados parpadean. A continuación, oriente el aparato con
los pies de ajuste o colóquelo en una superficie nivelada. El nivel esférico (8)
sirve para orientar.
AutoCross-Laser ACL 2C RX
C
E
F
H
I

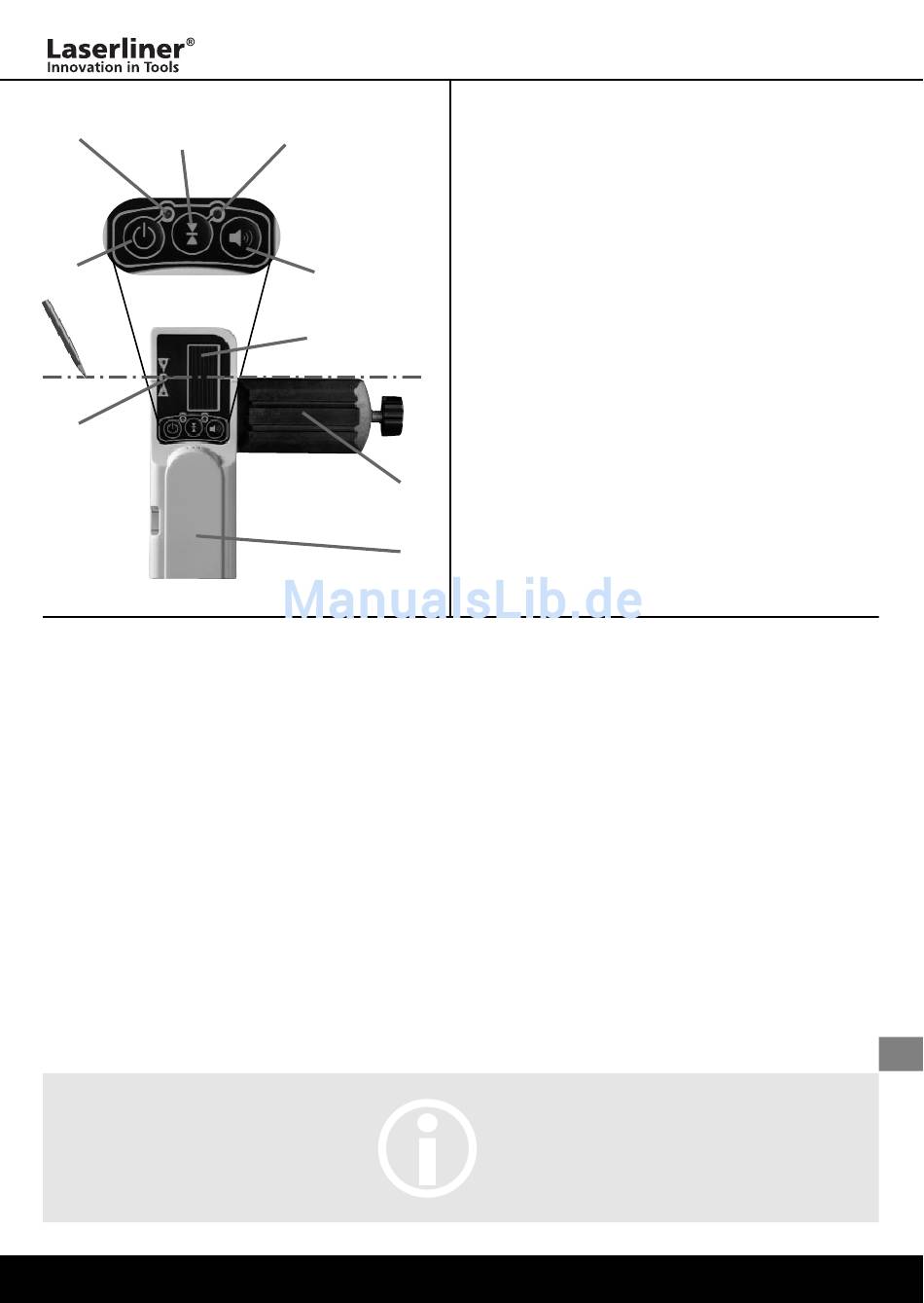

receptor láser
ESPAÑOL
A Indicación de servicio
B Conmutación precisión
Cercanía / distancias
C Lámpara de control precisión
verde / rojo
D Interruptor CON / DES
E Sonido CON / DES
F Campo de recepción de rayo
láser
G Indicaciones de posición para
láser (delante, al lado, detrás)
H Soporte universal
I Caja para pilas (lado posterior)
RX 50:
35
